使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件
使用软件版本 SC.713.1 或更新 版本 04/2020 6.1 吸嘴交换器
281
6.1.3.4 SIPLACE MultiStar 的 “ 第二排 ” 吸嘴交换器
部件号 00519842-xx，第二排吸嘴交换器CPP，SX
可以将 “ 第二排 ” 吸嘴交换器安装到以下料位：
SX 贴片机： 1 号料位和 2 号料位
加装组件中包含装配套件。
6

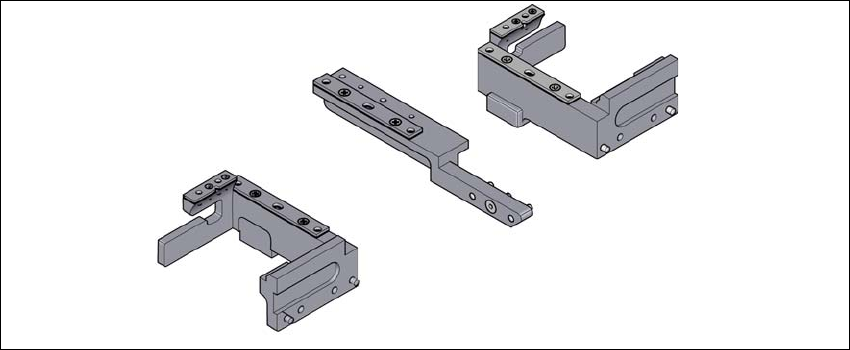

图 6.1 - 9 “ 第 2 排 ” 吸嘴交换器的装配套件
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.1 吸嘴交换器 使用软件版本 SC.713.1 或更新 版本 04/2020
282
6.1.4 SIPLACE TwinStar 的吸嘴交换器
部件号 03005191-xx 两个吸嘴的吸嘴盘
部件号 03001807-xx 1 个吸嘴的吸嘴盘
6
图 6.1 - 10 SIPLACE TwinStar 的吸嘴交换器
6.1.4.1 说明
该吸嘴交换器最多可容纳 12 个吸嘴盘。目前可选用两种不同类型的吸嘴盘：标准吸嘴盘和容纳
特殊吸嘴或夹持器的吸嘴盘。吸嘴盘被安放在一个共用的支撑件上。每个吸嘴盘利用两个平行销
对中，并用 2 颗埋头螺钉固定在位。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件
使用软件版本 SC.713.1 或更新 版本 04/2020 6.1 吸嘴交换器
283
6.1.4.2 技术数据
6
6
SIPLACE TwinStar 的吸嘴交换器
吸嘴盘数量 最多 8 个吸嘴盘有 16 个吸嘴库
吸嘴保持件的数量 可自由配置
标准配置 3 个吸嘴盘，每个吸嘴盘有 2 个吸嘴库
1 个吸嘴盘有 1 个吸嘴库
吸嘴类型 4 xx，带适配器
5xx （标准）
9 xx，带适配器
专用吸嘴，夹持器
