6.4 华夫盘交换器 (WPC5/WPC6)
WPC5 与 WPC6 的功能和技术数据基本上都相同。但是，WPC6 还配有一个不停机更换模块。
6.4.1 说明
华夫盘交换器可以将使用元件都放在华夫盘上，以免在存放或自动更换华夫盘时发生不必要的时
间浪费现象。预定程序最多可独立使用 28 个华夫盘，这也增大了使用元件的范围。
华夫盘交换器配有集成式机箱，可方便地移动至其他位置。交货时它被设为客户特定贴片机的
PCB 传送导轨高度，但也可以快速轻易地将其改装为 900、930、和 950 mm 的传送导轨高度。
需要在剩余位置安装带 30 个料位的转换料台。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件
使用软件版本 SC.713.1 或更新 版本 04/2020 6.4 华夫盘交换器 (WPC5/WPC6)
289
6.4.2 总览
部件号 00119827-xx WPC5
部件号 00119828-xx WPC6
6

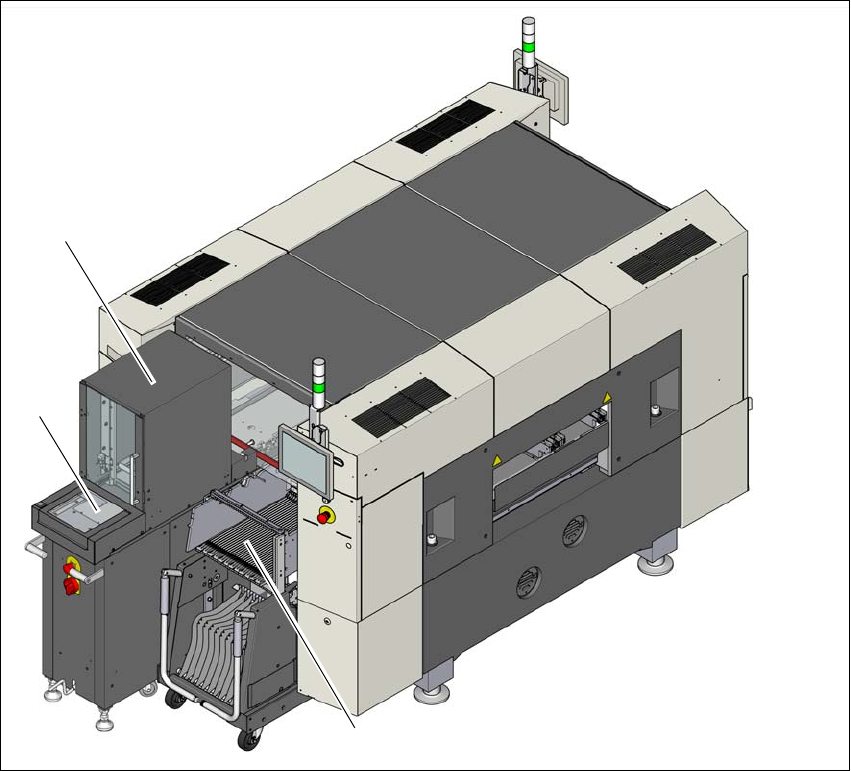

图 6.4 - 1 SIPLACE SX1/SX2 上的 WPC6
(1) WPC6
(2) 不停机更换模块 （仅限 WPC6）
(3) 带 30 个料槽的元件料车
(1)
(3)
(2)
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.4 华夫盘交换器 (WPC5/WPC6) 使用软件版本 SC.713.1 或更新 版本 04/2020
290
6.4.3 安全须知
6
6
6
6.4.4 操作注意事项
6
6.4.4.1 操作、维护、维修
有关华夫盘交换器操作、维护和维修的详细文档说明，请参阅随华夫盘交换器一起交付的手册。
警告
受伤危险！
贴片机运转时，华夫盘交换器有导致人员受伤的危险。
贴片机运转时，请勿将手伸入华夫盘交换器和贴片机底座之间的间隙内。
警告
运行要求：将华夫盘交换器装入贴片机！
如未装入贴片机，请不要操作华夫盘交换器。
只有当华夫盘装入贴片机时才能在连接插座上执行华夫盘交换器控制电缆的连接 / 断
开操作。
只有当华夫盘交换机装入贴片机时才能将电源电缆连接到外部电源上或从外部电源上
断开。
请注意
遵守开启的顺序
如果一台贴片机上装有两个华夫盘交换器，就要遵守开启顺序。如果不遵守开启顺序，
就可能发生故障 （例如 CAN 总线开关故障）。
始终在开启 SIPLACE 贴片机前开启华夫盘交换器。
如果发生故障，先关闭华夫盘交换器和 SIPLACE 贴片机，然后再以正确的顺序将
它们开启。注意要求的等待时间。
