使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件 使用软件版本 SC.713.1 或更新 版本 04/2020 6.4 华夫盘交换器 (WPC5/WPC6) 293 6.4.6 WPC5/WPC6 的操纵半径 6 图 6.4 - 2 SX1/SX2 贴片机上 WPC5/WPC6 的操纵半径 SX1/SX2 贴片机上 WPC5 /WPC6 的操纵半径 R 为： 6 6.4.7 WPC5/WPC6 的安装注意…
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.4 华夫盘交换器 (WPC5/WPC6) 使用软件版本 SC.713.1 或更新 版本 04/2020
292
6.4.5.2 电气额定值
6
6.4.5.3 许可的环境因素
6
电源电压 3 x 200 V~ ± 5 % ； 50/60 Hz （日本）
3 x 208 V~ ± 5 % ； 50/60 Hz （美国）
3 x 230 V~ ± 5 % ； 50/60 Hz
3 x 380 V~ ± 5 % ； 50/60 Hz
3 x 400 V~ ± 5 % ； 50/60 Hz （欧洲）
3 x 415 V~ ± 5 % ； 50/60 Hz
标准视在功率
1.5 kVA
额定有效功率
1.0 kW
室内温度 15°C 至 35°C
空气湿度 30 - 75%
（但是平均不得高于 45%，以排除华夫盘交换器上发生凝
结的一切可能）。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件
使用软件版本 SC.713.1 或更新 版本 04/2020 6.4 华夫盘交换器 (WPC5/WPC6)
293
6.4.6 WPC5/WPC6 的操纵半径
6

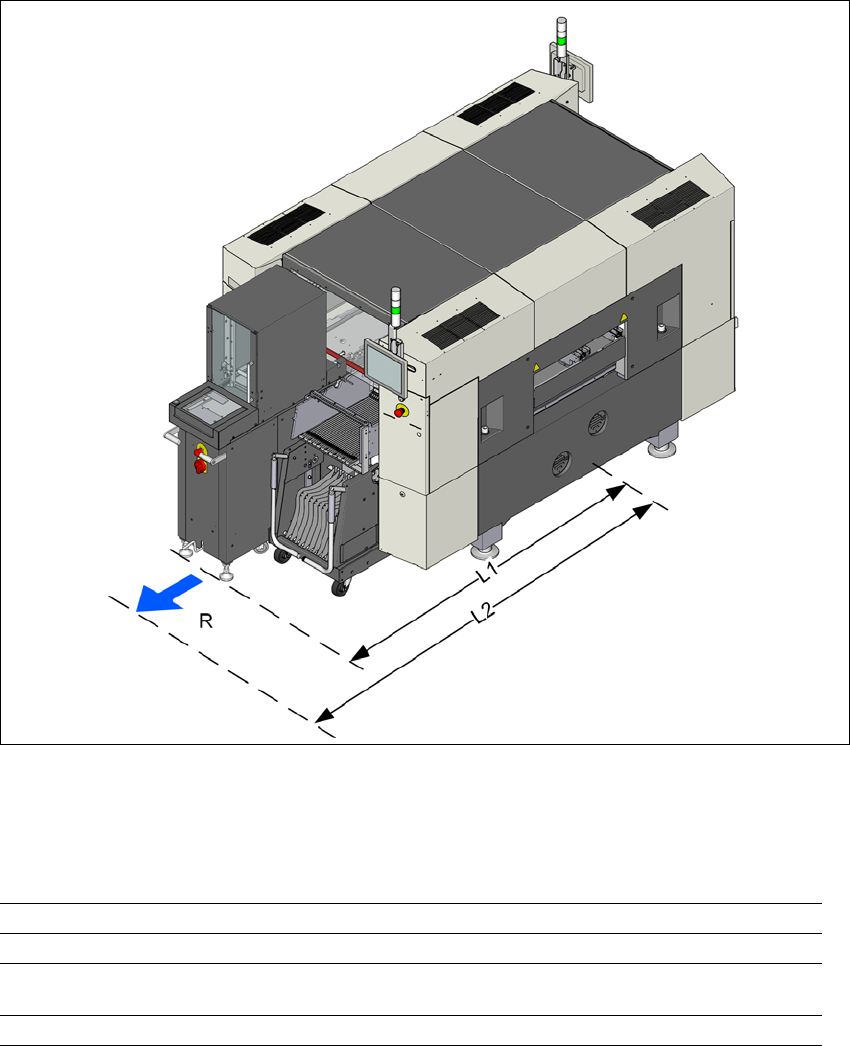

图 6.4 - 2 SX1/SX2 贴片机上 WPC5/WPC6 的操纵半径
SX1/SX2 贴片机上 WPC5/WPC6 的操纵半径 R 为：
6
6.4.7 WPC5/WPC6 的安装注意事项
可将 WPC5/WPC6 装入 SX 贴片机的左侧 （1 号料位或 2 号料位）。
1 号料位 2 号料位
操纵半径 R 750 mm 750 mm
距离 L1：从贴片机中心到 WPC
外缘
1860 mm 1860 mm
距离 L2：从贴片机中心到墙壁 2610 mm 2610 mm
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.4 华夫盘交换器 (WPC5/WPC6) 使用软件版本 SC.713.1 或更新 版本 04/2020
294
6.4.8 带 WPC5/WPC6 的贴片机尺寸
6

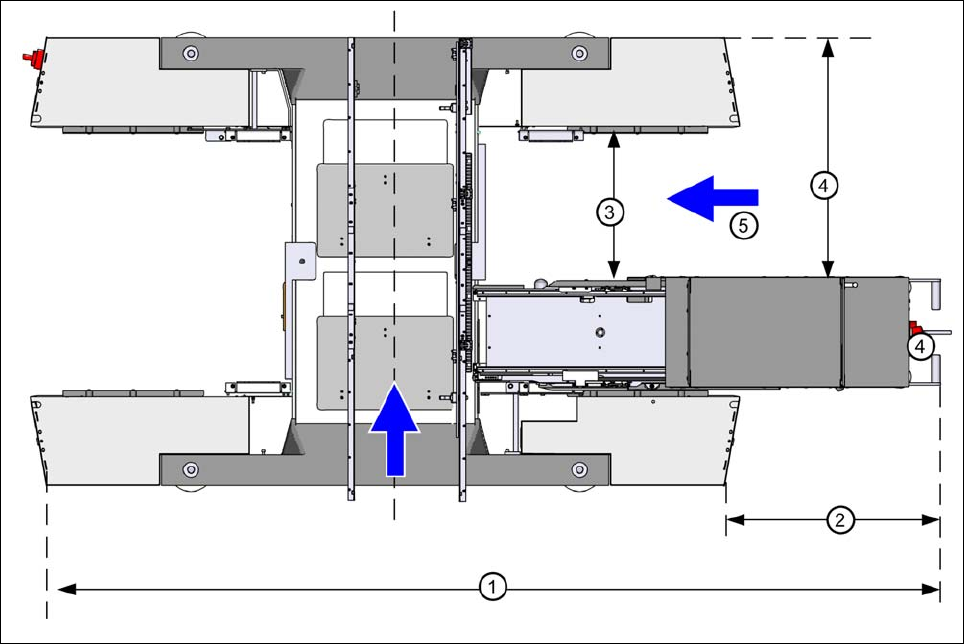

图 6.4 - 3 带 WPC5/WPC6 的 SX 贴片机的尺寸
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) 带 30 个料槽的元件料车的料位
