使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件 使用软件版本 SC.713.1 或更新 版本 04/2020 6.8 元件抛料仓传感器 303 6.7.2 技术数据 6 6.8 元件抛料仓传感器 部件号 00519 848-xx 元件抛料仓查询系统 元件抛料仓传感器用于监控抛料 仓是否在支座上正确就位。 – 如未正确插入抛 料仓，贴片机将不能启动。 – 如果抛料仓在贴 片过程中脱离支座，贴片机会立即 停…
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.7 三维共面激光模块 使用软件版本 SC.713.1 或更新 版本 04/2020
302
6
6
警告
封装二级激光设备
采用固定安装时，贴片机属于被称之为 “ 封装二级激光的设备
3D 传感器集成于应急分断电路中。
切勿禁用应急分断电路！
3D 传感器可能仅在贴片机中运行！
警告
维修和维护
请务必将传感器邮寄到 ASM Assembly Systems GmbH & Co. KG 进行维修和维护
作业。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件
使用软件版本 SC.713.1 或更新 版本 04/2020 6.8 元件抛料仓传感器
303
6.7.2 技术数据
6
6.8 元件抛料仓传感器
部件号 00519848-xx 元件抛料仓查询系统
元件抛料仓传感器用于监控抛料仓是否在支座上正确就位。
– 如未正确插入抛料仓，贴片机将不能启动。
– 如果抛料仓在贴片过程中脱离支座，贴片机会立即停止，以避免碰撞贴片头。
各抛料仓分别由一个单独的传感器进行监测。
6
元件 QFP、SO、BGA、Gullwing、连接器
精确度
*a
± 15 μm (3σ), ± 20 μm (4σ)
元件最大尺寸 50 x 50 mm²
最大元件高度 17 mm
BGA 元件形状
最小球面管脚直径
最小球面管脚间距
最小球面管脚数量
400 μm
800 μm
6
Gullwing 元件形状
最小引脚宽度
*b
最小引脚间距
最小引脚数量
300 μm
500 μm
5
连接器最大尺寸 120 x 20 mm²
连接器 (Gullwing)
最小引脚宽度
b
最小引脚间距
最小引脚数量
300 μm
500 μm
5
贴片头型号 TwinHead, SIPLACE Multistar CPP
激光防护等级
三维共面传感器
贴片机
3B
2
*)a 各球面管脚 / 引脚
*)b 如需更小引脚宽度，请联系您的本地产品经理
请注意
使用 SpeedStar 时，建议安装可选装的元件抛料仓传感器。
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.9 SIPLACE Very High Force TwinStar (VHF TH) 使用软件版本 SC.713.1 或更新 版本 04/2020
304
6.9 SIPLACE Very High Force TwinStar (VHF TH)
部件号 00519986-xx, 带悬臂的VHF TwinStar
6.9.1 说明
SIPLACE Very High Force TwinStar 是一款标准 TwinStar 的高级研发版。SIPLACE Very High
Force TwinStar 适用于处理面积较大的复杂元件。
有关详细说明，请参阅 “ 贴片头重新配置套件超强力贴片头的装配说明 ”，部件号 00197270-
xx]
6.9.2 总览
6

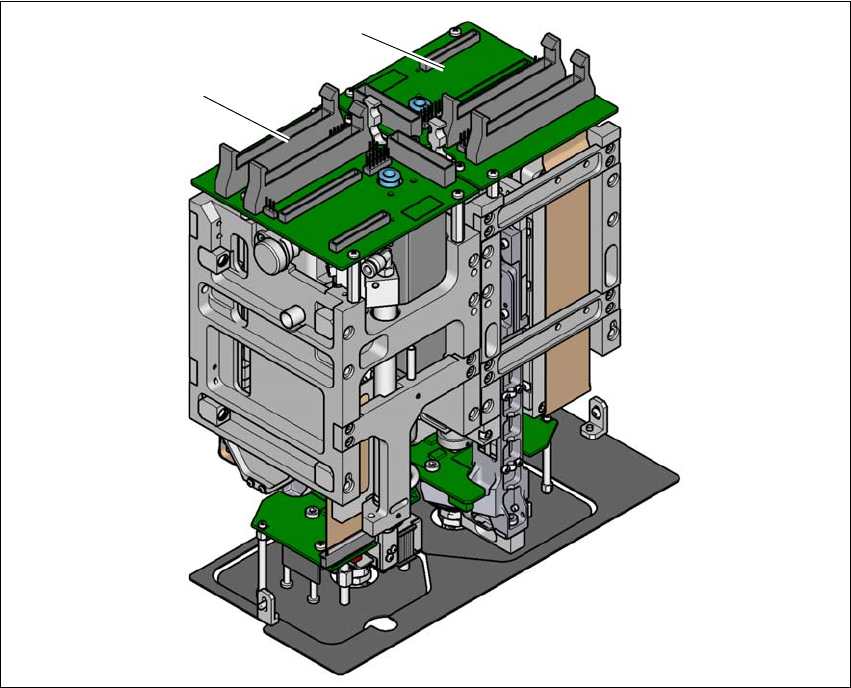

图 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) “ 拾取 & 贴片 ” 模块 1 (P&P1)
(2) “ 拾取 & 贴片 ” 模块 2 (P&P2)
2
1
