使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件 使用软件版本 SC.713.1 或更新 版本 04/2020 6.16 带 LCD 显示器和键盘 315 6.16 带 LCD 显示器和键盘 SIPLACE SX1/SX2 V2 标配一台不带键盘的多点触控显示器。 除了标配的多点触控显示器外， 您还可以为 SIPLACE SX1/SX2 V3 各操作面板端配置一台带键盘 的 15 寸 LCD 显示器。 6…
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.15 智能顶针支撑 使用软件版本 SC.713.1 或更新 版本 04/2020
314
6

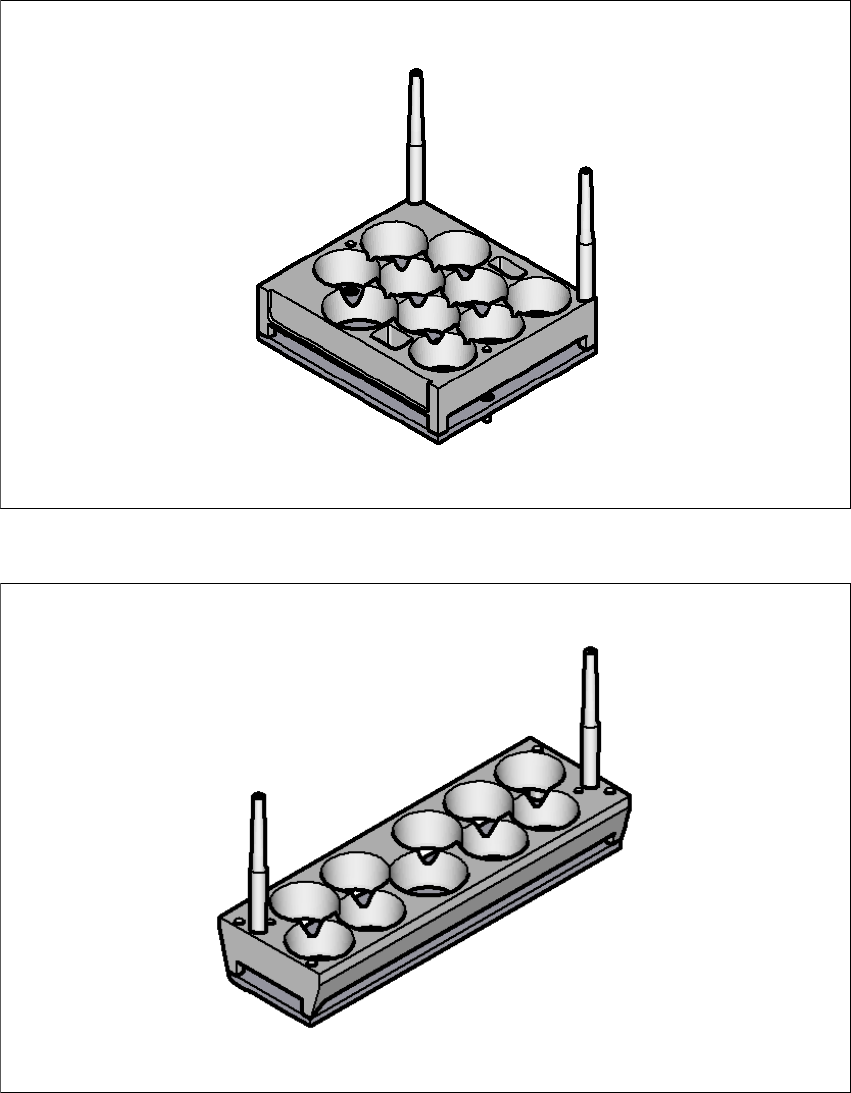

图 6.15 - 3 智能顶针支撑 - Q10 型顶针盘
6
图 6.15 - 4 智能顶针支撑 - 顶针盘类型 L10
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件
使用软件版本 SC.713.1 或更新 版本 04/2020 6.16 带 LCD 显示器和键盘
315
6.16 带 LCD 显示器和键盘
SIPLACE SX1/SX2 V2 标配一台不带键盘的多点触控显示器。
除了标配的多点触控显示器外，您还可以为 SIPLACE SX1/SX2 V3 各操作面板端配置一台带键盘
的 15 寸 LCD 显示器。
6
图 6.16 - 1 带 LCD 显示器和键盘
(1) LCD 触摸屏
(2) 贴片机上的 Start （启动）按钮 （白色）
(3) 贴片机上的 Stop （停止）按钮 （黑色）
(4) 键盘
(1)
(4)
(2)
(3)
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.16 带 LCD 显示器和键盘 使用软件版本 SC.713.1 或更新 版本 04/2020
316
