使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全 使用软件版本 SC.713.1 或更新 版本 04/2020 2.2 警告标签 43 2.2.3 贴片机上的警告标签 （在中国使用的标签） 图 2.2 - 3 贴片机上的警告标签 - 位 置 1 - 在中国使用的标签 部件 W 002，部件号 03155798- 01 部件 W 204-CN，部件号 03149290- 01 部件 W 209-CN，部件号 03…

100%1 / 342
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.2 警告标签 使用软件版本 SC.713.1 或更新 版本 04/2020
42
2.2.2.6 警告标签 W 209
2

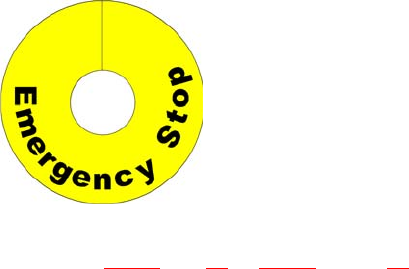

W 209，图 2.2 - 1，第 38 和 2.2 - 2 页，第 39 页，部件号 03009349-01
（数量 / 台贴片机：2)
2
2
2
2
2
2
2
2
2
2
在澳大利亚、加拿大、墨西哥和美国，警告标签 W209
被贴在扩展套件上，而不是在 EMERGENCY STOP
（急停）按钮上的黄色环上。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 04/2020 2.2 警告标签
43
2.2.3 贴片机上的警告标签 （在中国使用的标签）

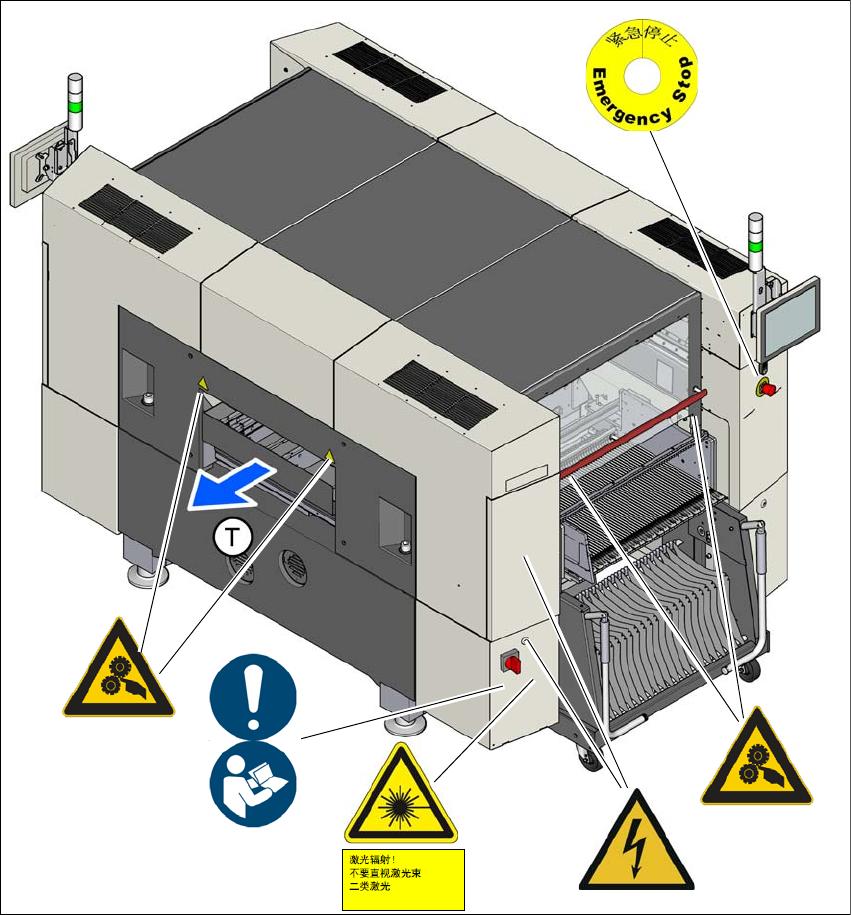

图 2.2 - 3 贴片机上的警告标签 - 位置 1 - 在中国使用的标签
部件 W 002，部件号 03155798-01
部件 W 204-CN，部件号 03149290-01
部件 W 209-CN，部件号 03149080 -01
部件 W 012，部件号 03155378-01
部件 W 004-CN，部件号 03155348-01
(1) 激光文本标签，部件号 03155432-01
(T) PCB 的传送方向
W 209-CN
W 204-CN
M 002
W 012
W 204-CN
W 004-CN
(1)
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.2 警告标签 使用软件版本 SC.713.1 或更新 版本 04/2020
44

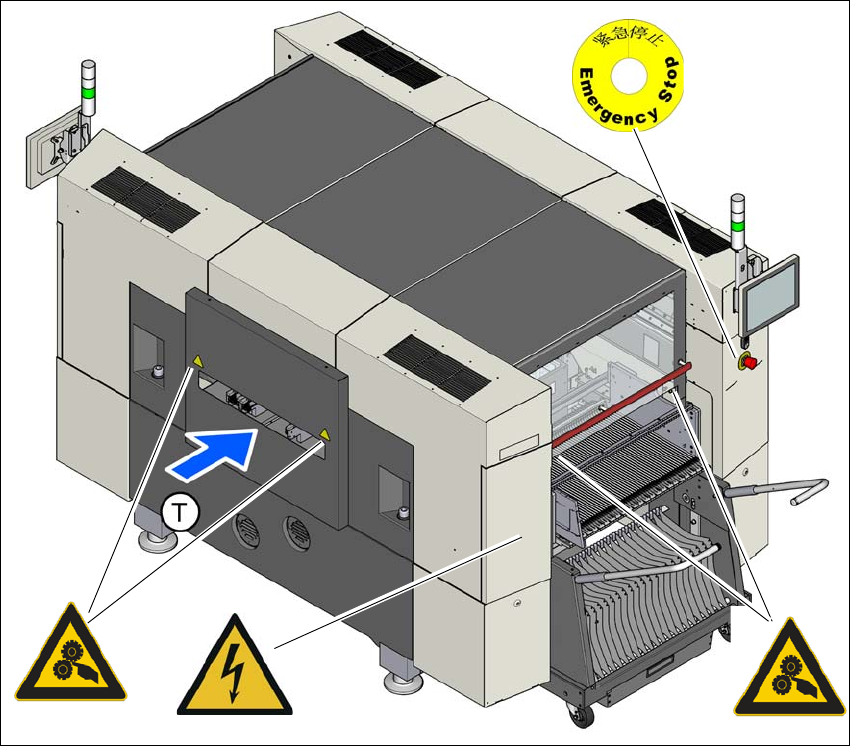

图 2.2 - 4 贴片机上的警告标签 - 位置 2 - 在中国使用的标签
部件 W 204-CN，部件号 03149290-01
部件 W 209-CN，部件号 03149080 -01
部件 W 012，部件号 03155378-01
(T) PCB 的传送方向
W 204-CN
W 204-CN
W 209-CN
W 012
