ASM贴片机 SIPLACE SX1SX2使用手册 - 第45页
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全 使用软件版本 SC.713.1 或更新 版本 04/2020 2.2 警告标签 45 2.2.4 警告标签的含义和描述 （针对中国的标签） 针对中国客户的以下标签看似不 同于标准标签 （全球其他 地方） 。 2.2.4.1 警告标签 W 210-CN 2 部件 W 20 9-Cn，图 2.2 - 3 ，第 2. 2 - 3 和 2.2 - 4 页，第 2.2 -…
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.2 警告标签 使用软件版本 SC.713.1 或更新 版本 04/2020
44

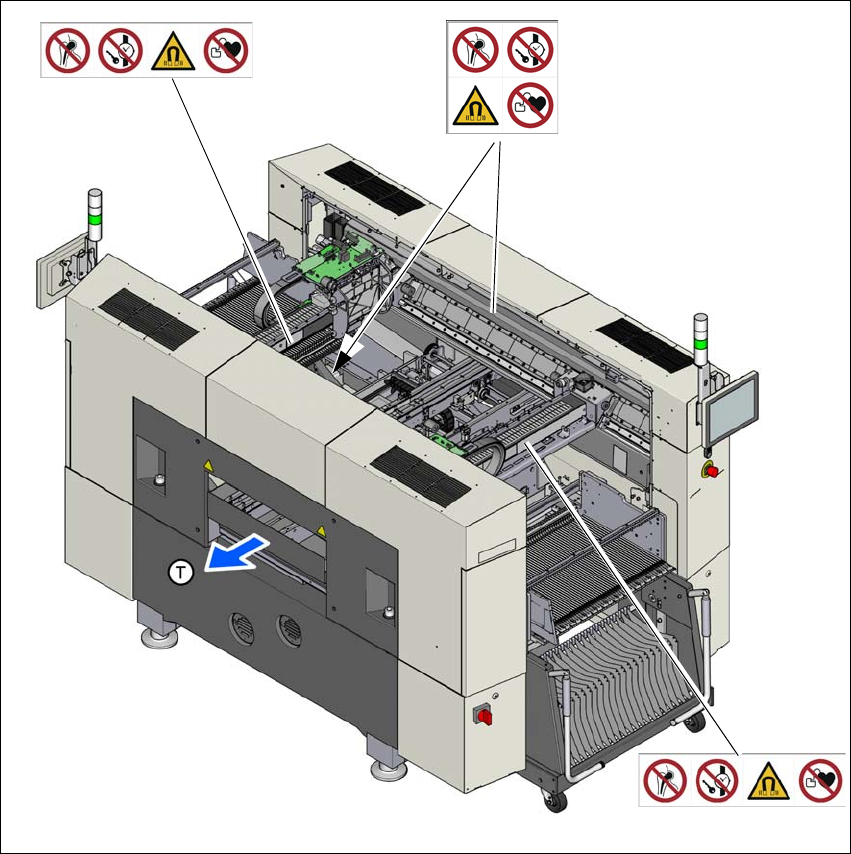

图 2.2 - 4 贴片机上的警告标签 - 位置 2 - 在中国使用的标签
部件 W 204-CN，部件号 03149290-01
部件 W 209-CN，部件号 03149080 -01
部件 W 012，部件号 03155378-01
(T) PCB 的传送方向
W 204-CN
W 204-CN
W 209-CN
W 012
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 04/2020 2.2 警告标签
45
2.2.4 警告标签的含义和描述 （针对中国的标签）
针对中国客户的以下标签看似不同于标准标签 （全球其他地方）。
2.2.4.1 警告标签 W 210-CN
2
部件 W 209-Cn，图 2.2 - 3，第 2.2 - 3 和 2.2 - 4 页，第 2.2 - 4 页，部件号 03149080-01
（数量 / 台贴片机：2)
2.2.4.2 警告标签 W 204-CN
2
部件 W 204，图 2.2 - 3，第 43 和 2.2 - 4 页，第 44 页，部件号 03149290-01（数量 / 台贴片机：
8)
2.2.4.3 警告标签 W 004-CN，带激光文本标签
2
部件 W 004-CN，图 2.2 - 3，第 43 页，部件号 03155348-01 （数量 / 台贴片机：1)
激光文本标签，图 2.2 - 3
，第 43 页，部件号 03155432-01 （数量 / 台贴片机：1)
2
2
2
2
2
2
EMERGENCY STOP （急停）按钮上的警告标签
2
2
2
手部受伤警告
将手伸入此位置将导致手臂或手部受伤。
不要将手伸到运转的贴片机中。
不要将手伸到临近贴片机内部
2
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.2 警告标签 使用软件版本 SC.713.1 或更新 版本 04/2020
46
2.2.5 贴片机上的警告标签
图 2.2 - 5 贴片机上的警告标签
2
部件 W 006，部件号 03155812-01 （位于侧板中央位置，Y 悬臂上方）
部件 W 006-P007，部件号 03155831-01 （X 悬臂前后方）
W 006
W 006-P007
W 006-P007
