2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.2 警告标签 使用软件版本 SC.713.1 或更新 版本 04/2020
50
2.2.7 电源上的警告标签
2
W 012，图 2.2 - 8，第 50 页，部件号 03009345-01 （数量 / 台贴片机：3).
W 012，图 2.2 - 10
，第 52 页，部件号 03009345-01 （数量 / 台贴片机：2).
图 2.2 - 8 警告标签 W 012，电源盖
供电单元侧面保护盖上的部件 W 012
底盖上的部件 W 012
真空泵安装位置上的部件 W 012
危险电压！
关闭主电源开关，且已断开主电源插头的连接时，贴有标签的部
件仍带电。
维修贴片机前请切断贴片机的主电源。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
W 012
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 04/2020 2.2 警告标签
51
2.2.7.1 扇形门内侧的警告标签 W206、W250、W251
2

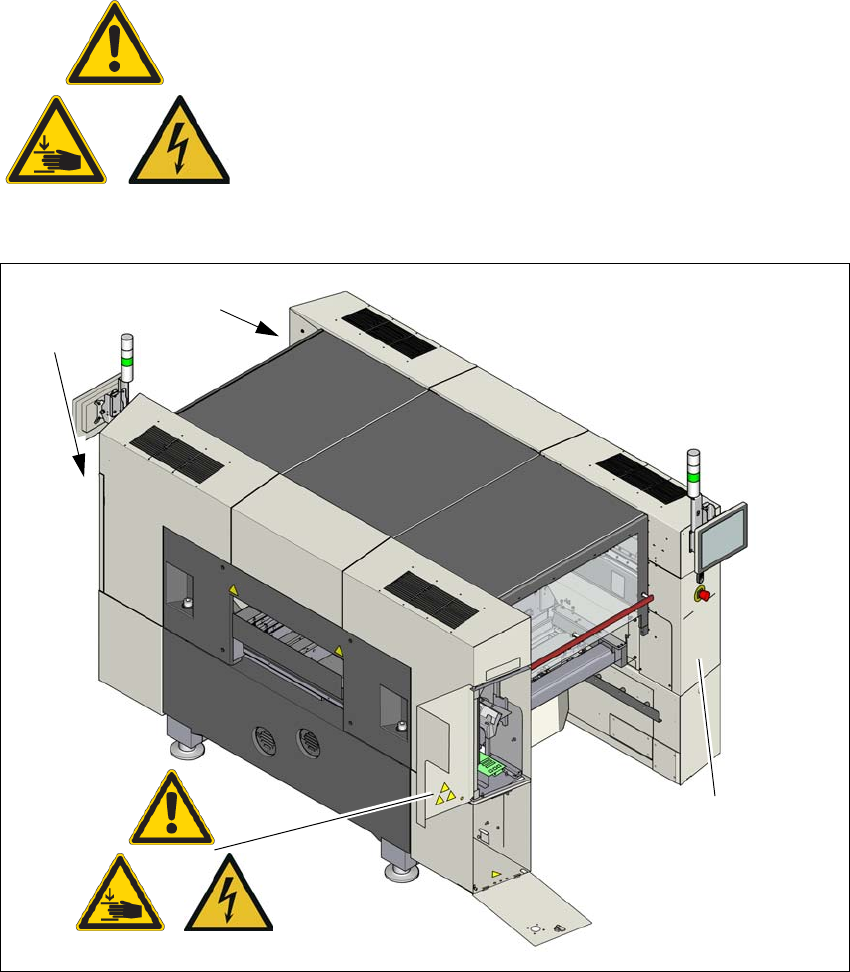

图 2.2 - 9 扇形门内侧的警告标签
部件 W 001，扇形门内侧，部件号 03131410-xx
部件 W 024，扇形门内侧，部件号 03155346-xx
部件 W 012，扇形门内侧，部件号 03155378-xx
只有安装上止动器并关闭防护门时才能启动贴片机。
(W 024)
(W 012)
(W 001)
门内侧的
W 001, W 012, W 024
门内侧的
W 001, W 012, W 024
(W 024)
(W 012)
(W 001)
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.2 警告标签 使用软件版本 SC.713.1 或更新 版本 04/2020
52
2.2.7.2 供电单元上的警告标签
2
W 220，图 2.2 - 10，第 52 页，部件号 03114591-01 （数量 / 台贴片机：3).

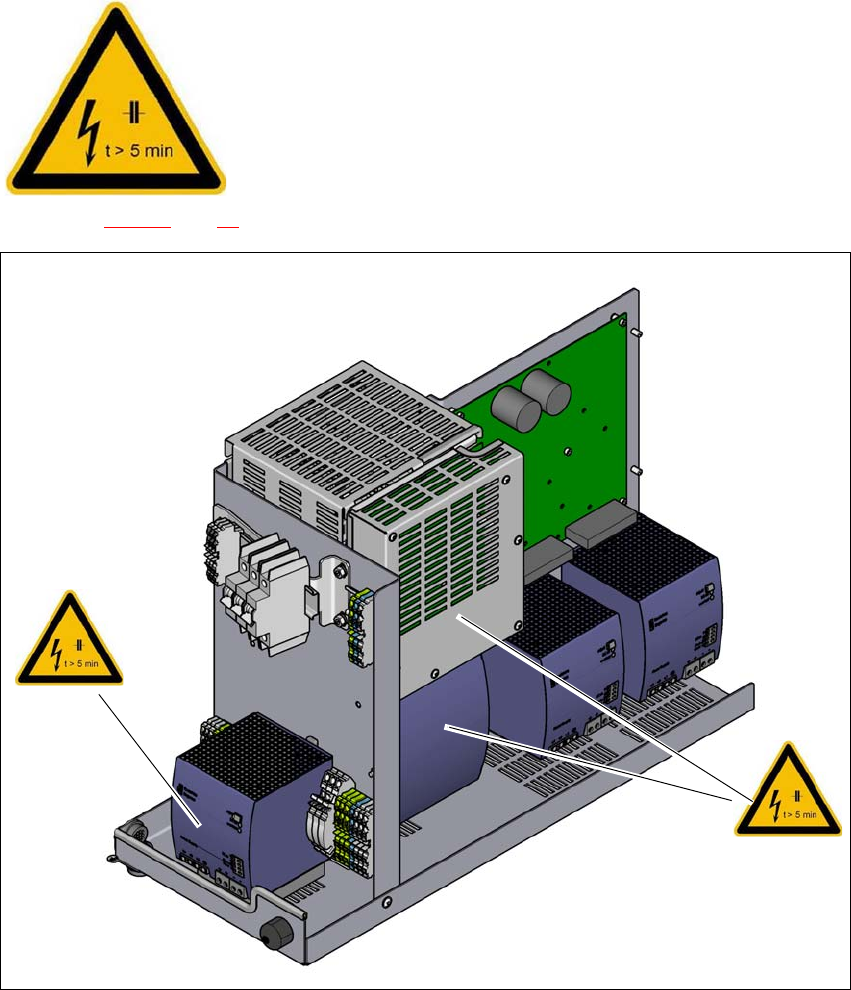

图 2.2 - 10 警告标签 W 220，电源
– 电容电池 PCS417 上的 W 220
– 电源 AC/DC 转换器上的 W 220 (160 V DC /300 V DC)。
– 安全开关 (CSB) 保护盖上的 W 220
2
2
主电源电压！
关闭主电源开关，拔下电源插头并等待 5 分钟，直至电容放电完
成。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
W 220
W 220
