2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2.2 警告标签 使用软件版本 SC.713.1 或更 新 版本 04/2020 52 2.2.7.2 供电单元上的警告标签 2 W 220，图 2.2 - 10 ，第 52 页，部件号 03114 591-01 （数量 / 台贴片机：3). 图 2.2 - 10 警告标签 W 220，电源 – 电容电池 PC S417 上的 W 220 – 电源 AC/DC …
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 04/2020 2.2 警告标签
51
2.2.7.1 扇形门内侧的警告标签 W206、W250、W251
2
图 2.2 - 9 扇形门内侧的警告标签
部件 W 001，扇形门内侧，部件号 03131410-xx
部件 W 024，扇形门内侧，部件号 03155346-xx
部件 W 012，扇形门内侧，部件号 03155378-xx
只有安装上止动器并关闭防护门时才能启动贴片机。
(W 024)
(W 012)
(W 001)
门内侧的
W 001, W 012, W 024
门内侧的
W 001, W 012, W 024
(W 024)
(W 012)
(W 001)
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.2 警告标签 使用软件版本 SC.713.1 或更新 版本 04/2020
52
2.2.7.2 供电单元上的警告标签
2
W 220，图 2.2 - 10，第 52 页，部件号 03114591-01 （数量 / 台贴片机：3).
图 2.2 - 10 警告标签 W 220，电源
– 电容电池 PCS417 上的 W 220
– 电源 AC/DC 转换器上的 W 220 (160 V DC /300 V DC)。
– 安全开关 (CSB) 保护盖上的 W 220
2
2
主电源电压！
关闭主电源开关，拔下电源插头并等待 5 分钟，直至电容放电完
成。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
W 220
W 220
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 04/2020 2.2 警告标签
53
2.2.8 SIPLACE SpeedStar C&P20 P2 上的警告标签
2
2

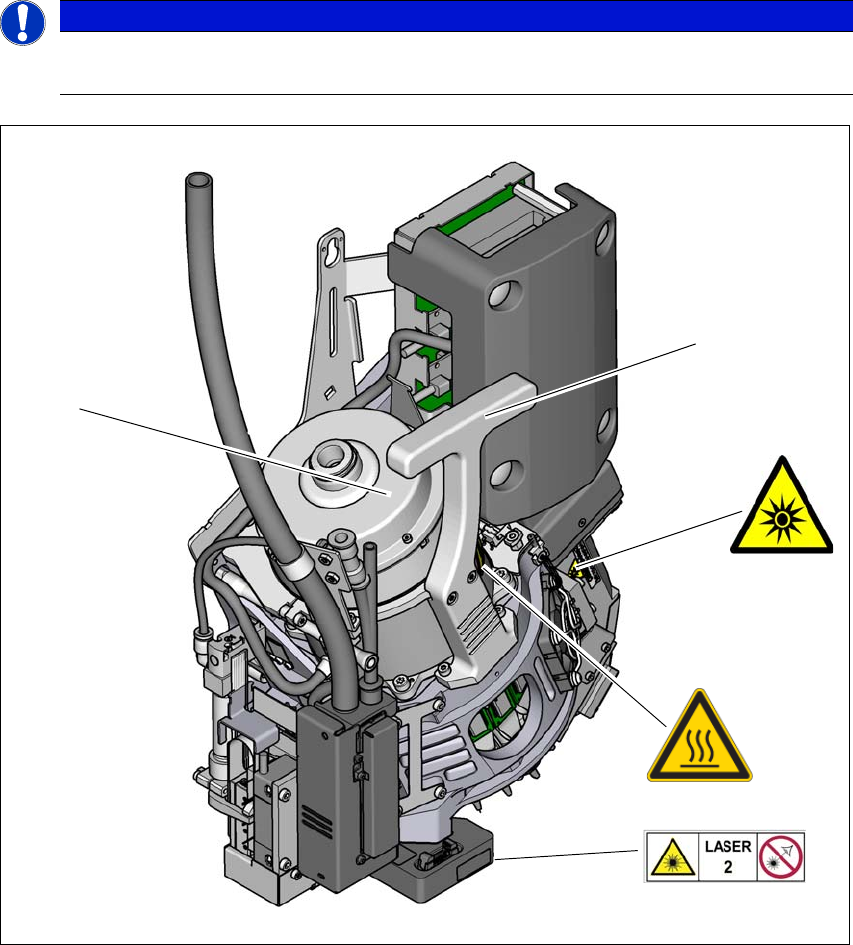

图 2.2 - 11 SIPLACE SpeedStar C&P20 P2 上的警告标签
(1) 高温标签，部件号 03031926-01
(2) 星型轴马达外壳
(3) 握柄
(4) 警告标签 - 风险分组 2
部件 激光器标签 - 风险级别 2，部件号 03155298-01
请注意
仅适用于 SIPLACE SX1/SX2 V3
SIPLACE SpeedStar C&P20 P2 只装配于 SIPLACE SX1/SX2 V3。
(1)
(3)
(2)
(4)
激光器标签，风险级别 2
