2.5.4 贴片机的 ESD 安全信息
2
2.5.5 正确安放抛料仓的安全须知
为避免贴片头与元件或吸嘴抛料仓之间发生碰撞，请遵守下列指示：
确保抛料仓被安放在其支座中的正确位置上。
检查并确保抛料仓没有突出支座。
2
2.5.6 使用吸嘴交换器时的安全须知
遵守下列说明以避免贴片头和吸嘴交换器之间发生碰撞。
2
2
请注意
手动移除未被拾取的钽电容器
有关操作员如何手动移除未被拾取的钽电容器的说明，请参阅第 3.10.1.2
节，在第 147
页。
请注意
贴片机的 ESD 安全条件
只能使用被识别为具传导性的吸嘴。
请注意
可以根据每个抛料仓的情况对显示抛料仓正确位置的传感器 （见第 6.8
节，第 303 页）
进行改装。
警告
混合配置会产生碰撞贴片头的危险！
混合配置会产生碰撞贴片头的危险。
仅可安装贴片头自带的吸嘴交换器，并使用和贴片头型号相对应的吸嘴盘。
警告
凸出的控制杆会来碰撞贴片头的危险！
凸出在吸嘴盘上方的控制杆可能导致碰撞贴片头。
因此您必须确保控制杆没有凸出在吸嘴盘上方。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 04/2020 2.5 操作 SX1/SX2 贴片机的安全须知
69
2.5.7 持续工作时 X 供料器模块上的高温
2

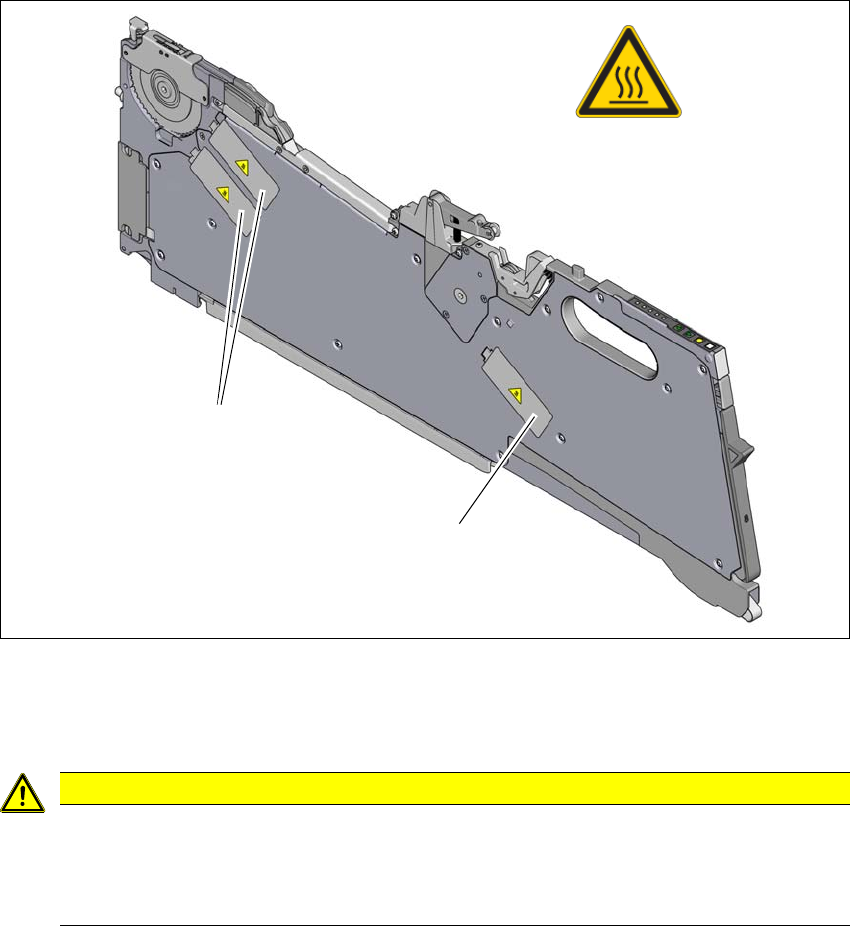

图 2.5 - 2 持续工作时 X 供料器模块上的高温
(1) 高温标签，部件号 03031926-01
(2) 步进马达
注意事项
高温导致烫伤的危险！
在持续工作期间和在温度超过 22 °C 的环境中工作时，步进马达的温度可能会变得非常
高。
接触马达时千万要小心。
(1)
(2)
(2)
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.5 操作 SX1/SX2 贴片机的安全须知 使用软件版本 SC.713.1 或更新 版本 04/2020
70
2.5.8 人工移动 TwinStar 贴片头上的 Z 轴时的安全须知
2
2

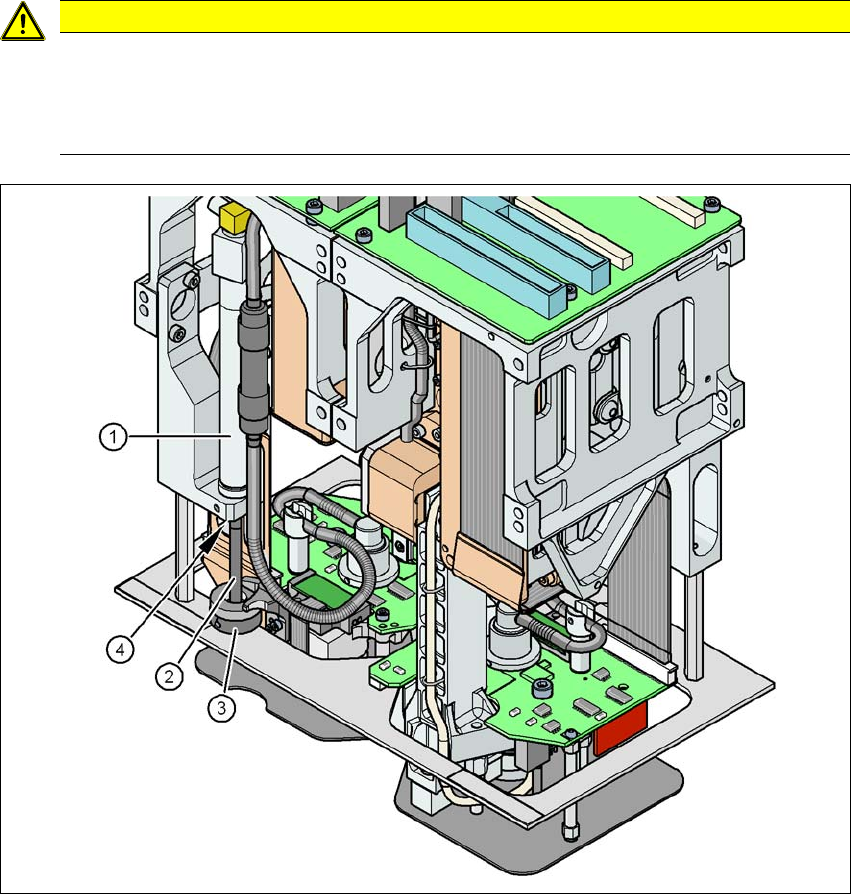

图 2.5 - 3 有被 TwinStar 贴片头上返回单元挤压的危险
(1) 返回单元，压缩空气气缸
(2) 活塞杆
(3) 返回单元的缓冲档
(4) 此处有压伤手指的危险
注意事项
TwinStar 贴片头有压伤手指的风险！
气缸弹簧的较强张力使缓冲档以很快的速度向回移动，这可能造成您的手指受伤。在
TwinStar 贴片头内的活塞杆移回到起始位置时，同样会有夹伤手指的危险。
切勿用手将返回单元缓冲档上的 Z 轴向下移动。
