使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全 使用软件版本 SC.713.1 或更新 版本 04/2020 2.6 安全功能 77 2.6.3.2 贴片机上的保护开关的位置 2 图 2.6 - 6 贴片机上的保护开关的位 置 (1) 保护盖开关，1 号 料位 (2) 保护盖开关，2 号 料位 (3) 缓冲档检测的保护开关 (T) PCB 传送方向 (2) (1) (3) (3)
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.6 安全功能 使用软件版本 SC.713.1 或更新 版本 04/2020
76
2

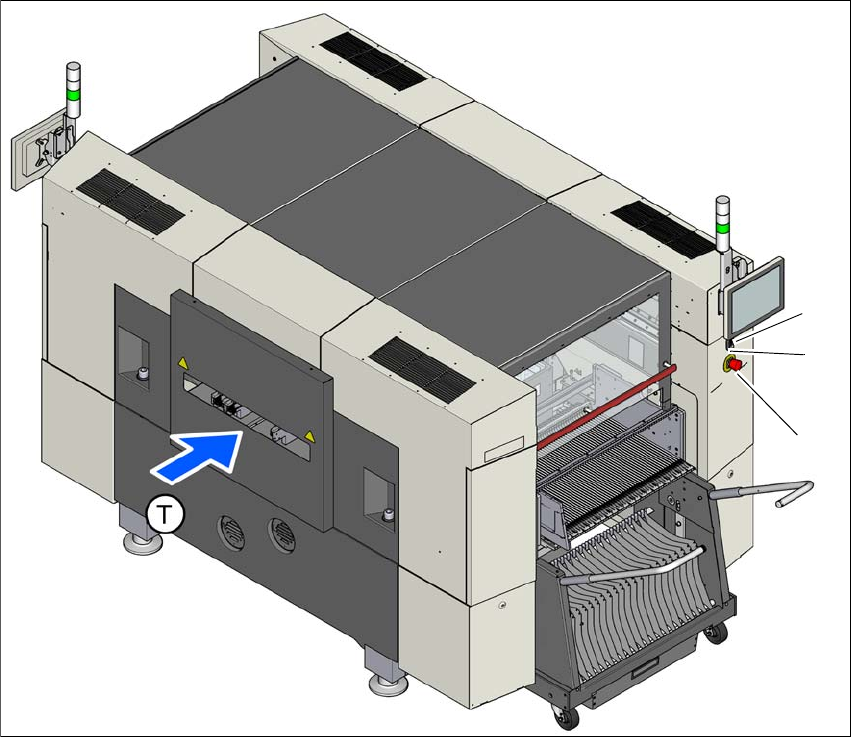

图 2.6 - 5 开关和按钮的位置 - 从 PCB 输入侧观察
(1) EMERGENCY STOP （急停）按钮
(2) Start （启动）按钮 （白色）
(3) Stop （停止）按钮 （黑色）
(T) PCB 传送方向
(2)
(1)
(3)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 04/2020 2.6 安全功能
77
2.6.3.2 贴片机上的保护开关的位置
2

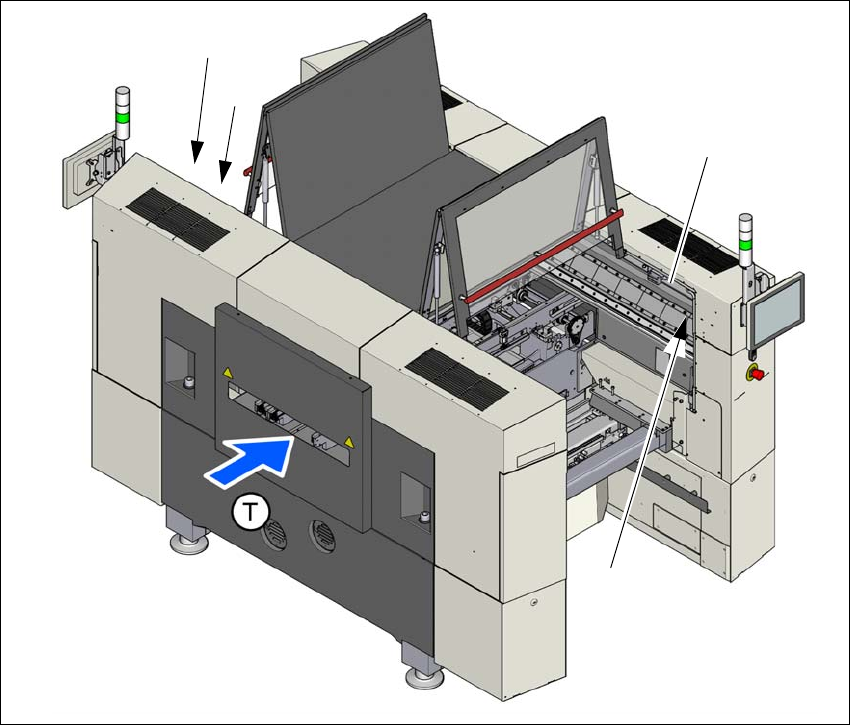

图 2.6 - 6 贴片机上的保护开关的位置
(1) 保护盖开关，1 号料位
(2) 保护盖开关，2 号料位
(3) 缓冲档检测的保护开关
(T) PCB 传送方向
(2)
(1)
(3)
(3)
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.6 安全功能 使用软件版本 SC.713.1 或更新 版本 04/2020
78
2.6.3.3 功能说明
OFF （关闭）位置中的主开关 （参见部件 1，图
2.6 - 4，第 75 页） 2
主电源开关将三相 L1、L2、L3 的电源断开。
2
2
主开关处于 ON （开启）位置 2
当主开关被拨至 ON （开启）位置时，主电源电压将会接通储能装置，所有的 AC/DC 转换器都随
即启动。
控制计算机将会启动，内部所有供电电压可用。安全起见，还可通过 Start （启动）按钮启动悬
臂轴 （300 V-）和星形轴 （160 V-）的中间电路电压以及传送导轨驱动的电源电压。
危险
致命电压！
对此贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
即使关闭了主电源开关，下列元件仍带有潜在致命的电压：
– S1 主电源开关的线缆连接端子 L1、L2 及 L3
– 主输入端子 X94
– 连接端子 X98
– 所有在主电源的开关已经关闭的情况下仍然带电的独立导线的颜色为橘色。
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
电源的安全门只能由具有必要资质和接受过相关培训的人员打开。
危险
由于电源单元配备了储能装置，即使已关闭主开关并断开主电源，在约 5 分钟内，电源
单元中的一些部件仍然存在危险电压。
