使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全 使用软件版本 SC.713.1 或更新 版本 04/2020 2.6 安全功能 85 2.6.5 装有虚拟供料器的位置上的护手装置 2 图 2.6 - 9 料车位置上的护手装置 2 (1) SIPLACE X 虚拟供料器，部件号 00141226-xx 警告 操作安全 通过占用每第二个位置保证操作 安全！ 为确保 SIPLACE X- 系列 S 贴片机元件料车的…
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.6 安全功能 使用软件版本 SC.713.1 或更新 版本 04/2020
84
2.6.4.2 启用急停
如果出现问题，可通过按下急停按钮停止 SIPLACE SX1/SX2。
可通过以下方式触发急停按钮：
– 按下贴片机上的急停按钮之一
在这些情况下，安全开关将触发，电源接触器将在 100 ms 或 500 ms 内关闭 （停止类别 1，在停
机时间通过中断电源控制关机）。
2.6.4.3 重置急停
要重置急停，解锁急停按钮。
查找急停按钮为什么触发的原因。
消除原因。
解锁相关急停按钮。
2.6.4.4 重置锁定
关闭打开的保护盖。
2.6.4.5 触发锁定
打开保护盖。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 04/2020 2.6 安全功能
85
2.6.5 装有虚拟供料器的位置上的护手装置
2

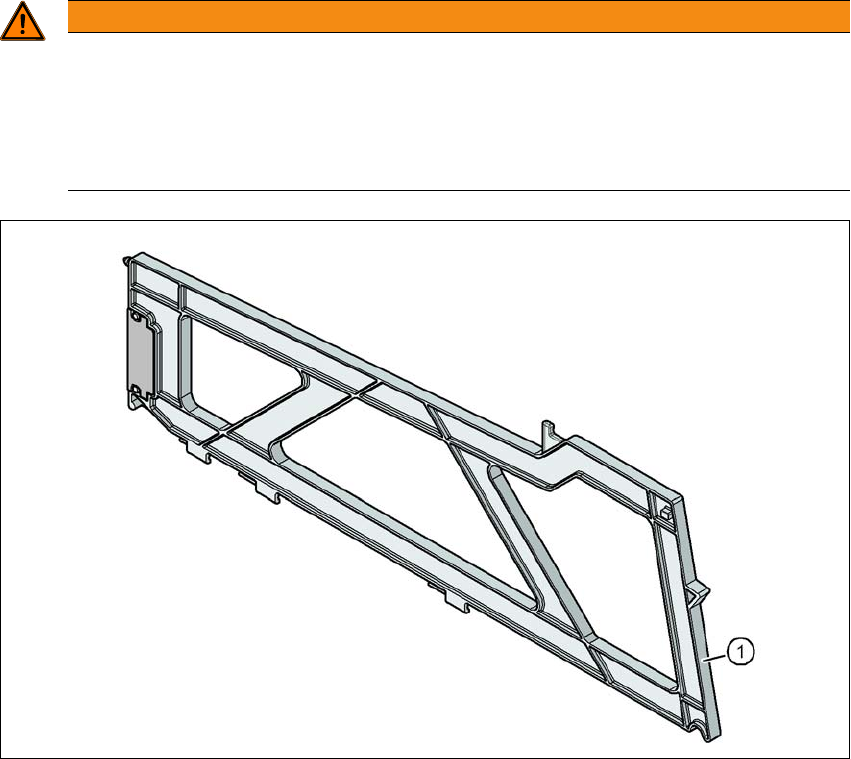

图 2.6 - 9 料车位置上的护手装置
2
(1) SIPLACE X 虚拟供料器，部件号 00141226-xx
警告
操作安全
通过占用每第二个位置保证操作安全！
为确保 SIPLACE X- 系列 S 贴片机元件料车的操作安全，至少每第二个空闲位置上都必
须安放一个供料器模块或护手装置 （虚拟供料器）。
在每第二个空闲位置上插入一个护手装置 （虚拟供料器）。
即便在为华夫盘配置一个夹持器时，也应当用一个护手装置固定每第二个位置。
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.7 残留电压和放电时间 使用软件版本 SC.713.1 或更新 版本 04/2020
86
2.7 残留电压和放电时间
如果 EMERGENCY STOP （急停）按钮已按下，或是贴片机已关闭，悬臂轴 300 V 的中间电路
电压以及星形轴的 160 V 中间电路电压都会在极短的时间内降到无害的剩余电压。
2
2
2.7.1 主电源开关关闭后的能量状态
2
2
2.7.2 主电源插头的电量状态
2
危险
危险电压等级！
贴片机的供电规格可以是 3 x 380 V~ 至 3 x 415 V ± 10 %，50/60 Hz 也可以是 3 x 200 V~
至 3 x 220 V~ ± 10 %， 50/60 Hz 的电源电压。由于配备了储能电容器，即使已关闭主开
关并断开主电源插头，系统部件可能仍会在一定时间内释放危险电压 （大约 5 分钟）。
对此贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
只能由相应的具有资质且经过培训的人员打开供电单元上方的保护盖。
危险
电源单元中的致命电压！
即便贴片机已关闭，且电源插头的连接已断开， 电源单元中的元件 （电容）携带潜在致
命电压的时间仍可能长达约 5 分钟。
在电源单元上开展作业之前应等待至少 5 分钟。
只有 ASM Assembly Systems GmbH&Co.KG 的维修工程师，或服务于贴片机所有
者并受过 ASM 培训的维修工程师才能在电源及安全开关 (CBS) 上作业。
注意事项
数据丢失！
为避免丢失数据，在关闭贴片机前请检查下列条件 （紧急情况除外）：
– 贴片机是否完成了贴片机、设置和面板数据的传输？
– 贴片机是否完成了 PCB 的处理？
– 贴片机是否完成了启动阶段？
危险
主电源插头的残余电压存在危险
断开贴片机主电源插头后，可能还留有 60 µC 的残余电压 （根据 EN 60204-1）。多台贴
片机共用电源插座时，可能会出现危险。
