REJECT PARTS UNIT -M 部品排出ユニット-M 2QDLFK000200 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 106 S4058Y 1 SENSOR センサ E3T-FT1 3 2M SET 106.1 S30 70L 2 SLIT スリット E39-S64 （ QTY.1=2p…
REJECT PARTS UNIT-M
部品排出ユニット-M
2QDLFK000200
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
54 2MDLFK010500 1 BKT
ＢＫＴ
55 K5171S 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
56 2MDLFK010300 1 COVER, SIDE
カバー サイド
57 K5171S 6 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
58 AA98203 1 BLOCK
ブロック
60 PM03958 1 PIN, ECCENTRIC
ピン 偏心
61 N10796 1 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
62 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M
63 PM03967 1 PIN, ECCENTRIC
ピン 偏心
64 N10796 1 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
65 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M
66 RH04751 1 HARNESS
ハーネス
67 K51757 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X006(ｽﾃﾝﾚｽ)
68 2MDLFK010900 1 BKT
ＢＫＴ
69 2MDLFK011000 1 SPACER
スペーサ
70 K5357M 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
71 S62949 2 SPACER
スペーサ
EM-5
72 2AGKFK000202 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH1411C2F
73 H5268X 2 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X010
74 W1020H 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M
75 W11081 2 WASHER, FLAT
ワッシャ 平
2.5M/MX0.5X5(3ｶｸﾛ)
76 2MDLFK010700 1 SPACER
スペーサ
77 2MDLFK010800 1 BKT, CLAMP
ＢＫＴ クランプ
78 K5357M 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
79 PM77671 1 PIN
ピン
80 N10796 1 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
81 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M
82 PH00545 1 BKT, CLAMP
ＢＫＴ クランプ
83 H5288A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010
84 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
85 W1040S 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｸﾛ)
86 N10796 2 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
87 PZ02395 1 SW, MICRO
ＳＷ マイクロ
88 K5256E 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010
89 N10795 1 NUT, HEX
ナット 六角
M03(3ｶ ｸﾛ)
90 PM56377 1 CLAMPER
クランパ
91 H2039T 1 PIN, SPRING
ピン スプリング
φ1.5X 8
92 PZ02321 1 SPRING
スプリング
93 2MDLFK007300 1 FRAME
フレーム
94 H5298A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010
95 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M
96 W1040T 2 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(1W-5)(3ｶｸﾛ)
97 2MDLFK006700 1 COVER, SWITCH
カバー ＳＷ
98 K5171S 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
99 PX00220 1 SEAL
シール
100 XA00970 1 P/B SW
押ボタンＳＷ
101 2MDLFK007800 1 COVER, WIRING
カバー 配線
102 K5172E 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X008(3ｶ ｼﾛ)
103 K5365R 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3ｶ ｼﾛ)
104 2MDLFK007900 2 BKT, SENSOR
ＢＫＴ センサ
105 K5171S 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
12
PTS- NARPU- 05
REJECT PARTS UNIT-M
部品排出ユニット-M
2QDLFK000200
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
106 S4058Y 1 SENSOR
センサ
E3T-FT13 2M SET
106.1 S3070L 2 SLIT
スリット
E39-S64（QTY.1=2pcs）
107 K5175N 4 SCREW, C/R PAN
小ネジ 十穴鍋
M02X003(ｽﾃﾝﾚｽ)
108 PX02463 1 SEAL, BAR CODE
シール バーコード
unit serial number
109 2MDLFK008300 1 BKT
ＢＫＴ
110 K5365R 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3ｶ ｼﾛ)
111 2MDLFK006500 1 BKT, SENSOR
ＢＫＴ センサ
112 K5365R 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3ｶ ｼﾛ)
113 K5172K 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
114 PX02810 1 NAMEPLATE, FILM
銘板 フィルム
115 S4058Y 1 SENSOR
センサ
E3T-FT13 2M SET
116 K5175N 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X003(ｽﾃﾝﾚｽ)
116.1 K5175W 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X006(ｽﾃﾝﾚｽ)
117 N10736 2 NUT, HEX
ナット 六角
M02 3ｼｭ(3ｶｸﾛ)
118 W1020A 2 WASHER, LOCK
ワッシャ スプリング
2M/M
119 2MDLFK007000 1 BELT
ベルト
120 2MDLFK006000 1 FRAME
フレーム
121 2MDLFK005600 1 FRAME
フレーム
122 K5171S 8 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
123 2MDLFK006300 1 PLATE
プレート
124 N10797 4 NUT, HEX
ナット 六角
M05(3ｶｸﾛ)
125 W1040T 4 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(1W-5)(3ｶｸﾛ)
126 T1070B 1 DAMPER
ダンパ
HFGSS-A-50-N200
127 H5119L 2 BOLT
ボルト
CBDBR6-6
128 2MDLFK006900 1 BKT
ＢＫＴ
129 N10795 2 NUT, HEX
ナット 六角
M03(3ｶ ｸﾛ)
130 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M
131 W1040R 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3ｶｸﾛ)
132 2MDLFK011500 1 SHEET
シート
chloroprene rubber, W10x40xt2
133 K5028B 1 CONNECTOR
コネクタ
EE-2002
13
PTS- NARPU- 05
AA
AA
BB
BB
CC
CC
DD
DD
ERROR
ON
CO.
EE
EE
RECEIVER
RECEIVER
EMITTER
0
EMITTER
ZZ
ZZ
1
2
3
4
5
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
27
28
29
29
30
31
32
33
34
35
36
36
36
36
39
40
37
38
29
29
28
7
6
2
1
46
47
48
44
52
54
55
56
57
57
58
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
74
75
76
77
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
108
109
119
120
121
122
122
123
124
125
126
127
127
128
129
130
131
132
133
122
122
134
134
135
136
136
137
137
138
140
141
141
142
143
143
140
139
145
145
137
137
110
78
57
55
55
53
104
107
111
112
113
114
115
117
118
106
106.1
106.1
105
116
116.1
115
104
105
106
107
50
41
42
41
42
42
41
41
41
42
42
43
43
43.1
43.1
43
43.1
43
43.1
43
43.1
25
26
141
141
18.1
㒊ရฟࣘࢽࢵࢺ0ࣟࣥࢢࢱࣉ

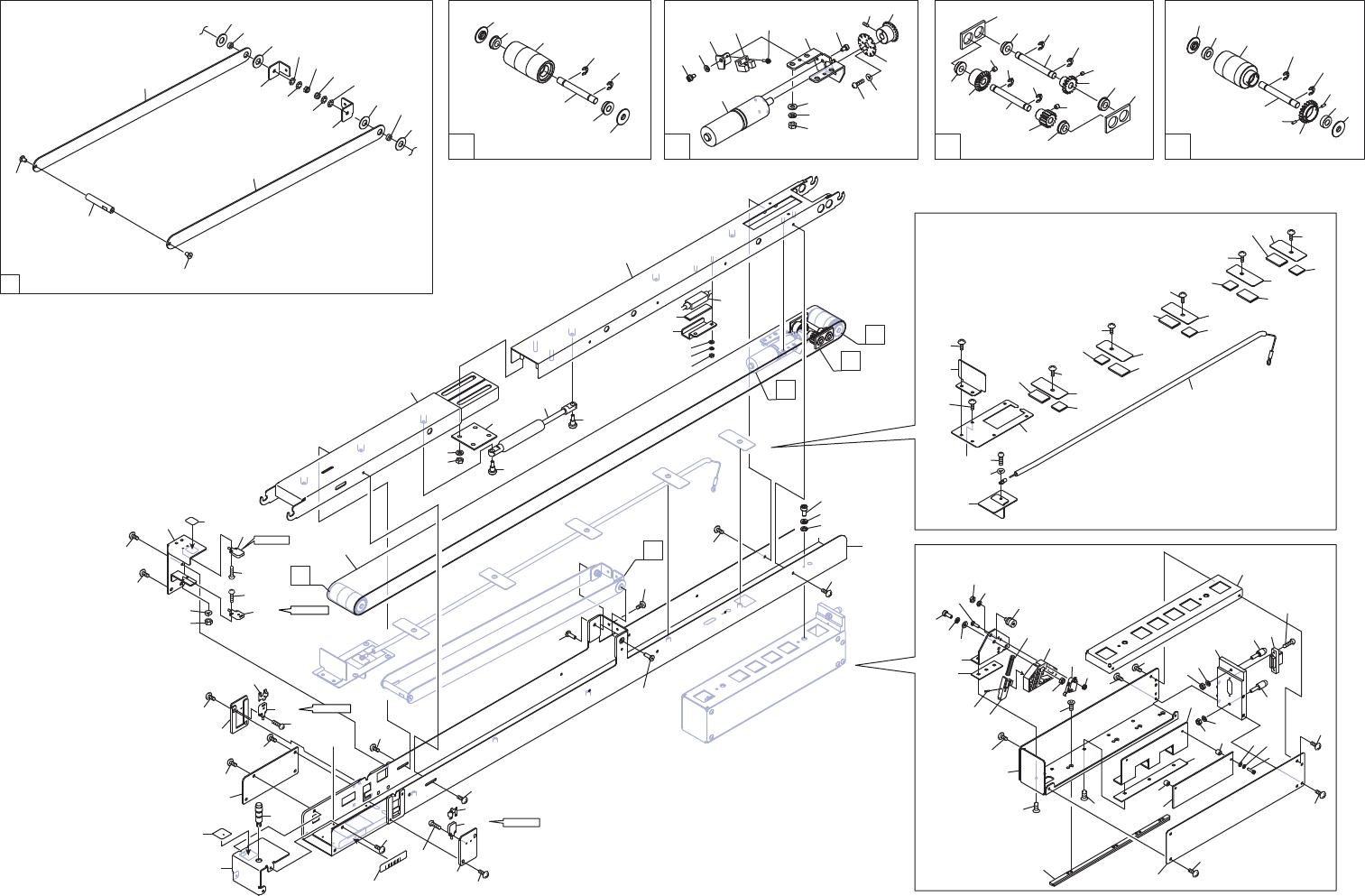

REJECT PARTS UNIT-M (Long type)
2QDLFK000300
14
PTS- NARPU- 05
