CONTENTS 目次
REJECT PARTS UNIT-M ………………………………………………………………………………………・
10
部品排出ユニット-M …………………………………………………………………………・
10
REJECT PARTS UNIT-M (Long type) ………………………………………………………………………………………・
14
部品排出ユニット-M (ロングタイプ) …………………………………………………………………………・
14
REJECT PARTS UNIT-L ………………………………………………………………………………………・
18
部品排出ユニット-L …………………………………………………………………………・
18
REJECT PARTS UNIT-1.5L ………………………………………………………………………………………・
22
部品排出ユニット-1.5L …………………………………………………………………………・
22
ZZ
ZZ
AA
AA
BB
BB
CC
CC
DD
DD
EMITTER
0
ERROR
ON
CO.
RECEIVER
EMITTER
RECEIVER
1
2
3
4
5
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
27
28
29
29
30
31
32
33
34
35
36
36
36
39
40
41
42
41
42
37
38
29
29
28
7
6
2
1
41
42
41
42
42
46
47
48
44
41
50
52
54
55
56
57
57
58
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
74
75
76
77
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
104
105
106
106.1
107
107
108
109
119
120
121
122
122
123
124
125
126
127
127
128
129
130
131
132
133
122
122
110
111
112
113
114
115
116
117
118
116.1
115
106
105
78
57
55
55
53
36
106.1
43
43
43.1
43.1
43
43.1
43
43.1
43
43.1
25
26
㒊ရฟࣘࢽࢵࢺ0

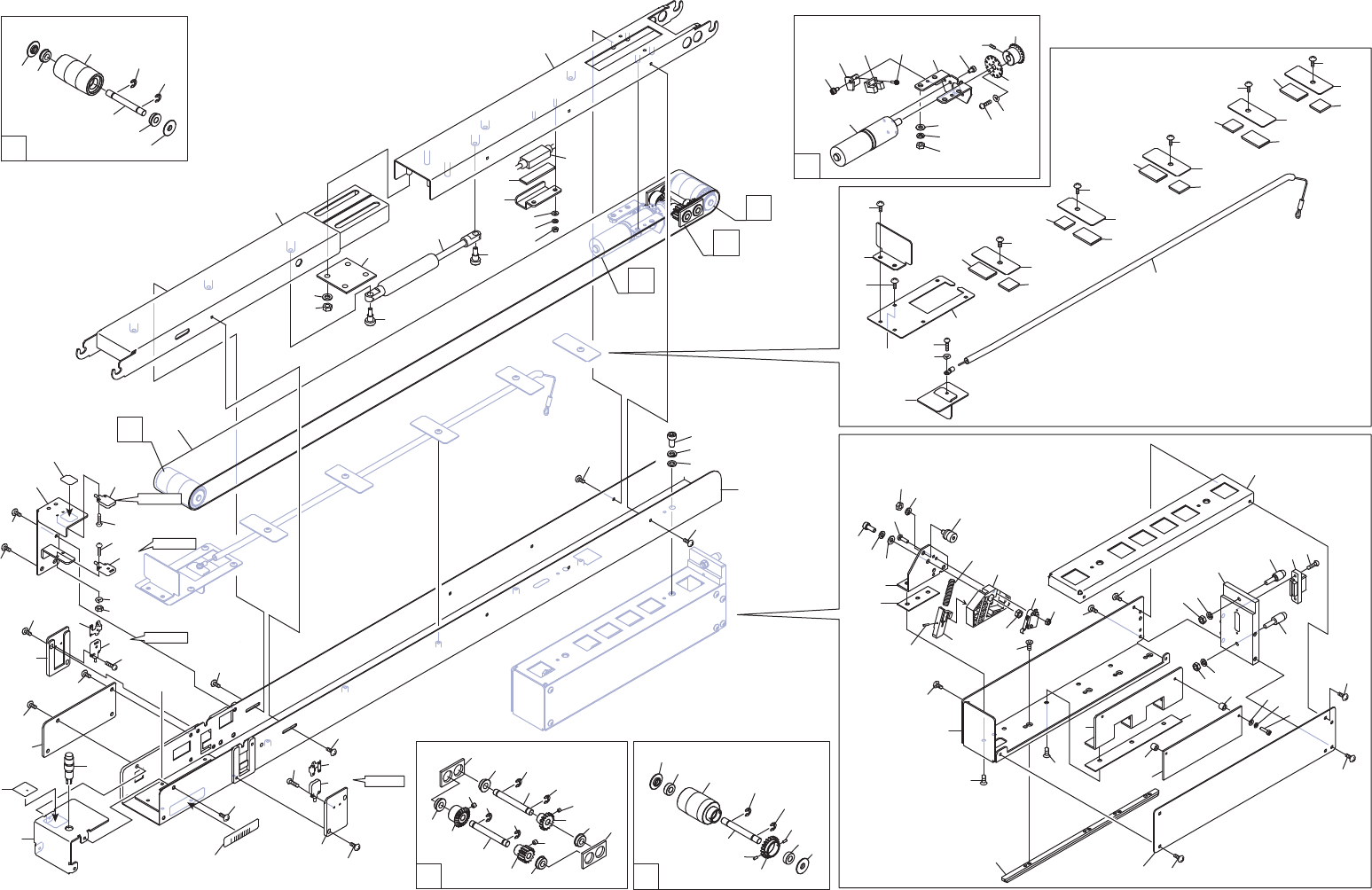

REJECT PARTS UNIT-M
2QDLFK000200
10
PTS- NARPU- 05
REJECT PARTS UNIT-M
部品排出ユニット-M
2QDLFK000200
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLFK009200 2 COLLAR
カラー
2 H4141T 2 BEARING
ベアリング
MF126ZZMC3
3 2MDLFK009900 1 ROLLER
ローラ
4 2MDLFK008700 1 SHAFT
シャフト
5 S1003B 2 CIR-CLIP
サークリップ
NETWS4
6 2MDLFK009200 2 COLLAR
カラー
7 H4144D 2 BEARING
ベアリング
MR126JZZMC3
8 2MDLFK008900 1 ROLLER
ローラ
9 2MDLFK008700 1 SHAFT
シャフト
10 S1003B 2 CIR-CLIP
サークリップ
NETWS4
11 2MDLFK009100 1 GEAR
ギヤ
12 H2038T 2 PIN, SPRING
ピン スプリング
1.5X4W(ｽﾃﾝﾚｽ)
13 2MDLFK005100 1 BKT, MOTOR
ＢＫＴ モータ
14 N10796 4 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
15 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M
16 W1040S 4 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｸﾛ)
17 2MDLFK005200 1 BKT, SENSOR
ＢＫＴ センサ
18 H5725A 1 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X006 P=3(ｽﾃﾝﾚｽ)
19 S4077Y 1 SENSOR, PHOTO
センサ フォト
PM-L24R
20 K62485 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
21 M5002D 1 MOTOR
モータ
TG-201B-FU-304-KB 24V 端末処理品
22 H5273T 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X004
23 2MDLFK005300 1 DOG
ドッグ
24 2MDLFK005400 1 GEAR, BEVEL
ギヤ ベベル
25 K5175M 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004 0ﾊﾞﾝ1ｼｭ(ｽﾃﾝﾚｽ)
26 W1020A 2 WASHER, LOCK
ワッシャ スプリング
2M/M
27 N4026A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ
28 2MDLFK005900 2 PLATE
プレート
29 H4141T 4 BEARING
ベアリング
MF126ZZMC3
30 K2021Y 1 GEAR, BEVEL
ギヤ ベベル
M1S20+2106
31 N4026A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ
32 2MDLFK009500 1 SHAFT
シャフト
33 2MDLFK009800 1 GEAR
ギヤ
34 N4026A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ
35 2MDLFK009300 1 SHAFT
シャフト
36 S1003B 4 CIR-CLIP
サークリップ
NETWS4
37 2MDLFK009700 1 GEAR
ギヤ
38 N4018T 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ﾋﾗｻｷ
39 2MDLFK008100 1 COVER
カバー
40 K5365R 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3ｶ ｼﾛ)
41 2MDLFK007600 5 PLATE, RETAINING
プレート 押え
42 K5365R 5 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3ｶ ｼﾛ)
43 2MDLFK011700 5 SHEET
シート
chloroprene rubber, W15x15xt2
43.1 2MDLFK011900 5 SHEET
シート
chloroprene rubber, W15x25xt2
44 2MDLFK008000 1 LEVER
レバー
46 K5173F 1 SCREW, C/R PAN
小ネジ 十穴鍋
M03X004(ｽﾃﾝﾚｽ)
47 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
48 2ADLFK000200 1 WIRE
ワイヤ
SET
50 AA93204 1 GUIDE
ガイド
52 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005
53 2MDLFK010100 1 BODY
本体
