Z1 Z1 A A B B C C D D A A B B C C D D RECEIVER EMITTER EMITTER Z2 Z2 Z2 Z2 RECEIVER Z1 Z1 1 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 29 30 31 32 33 34 35 130 37 38 29 29 28 46 48 44 97 98 99 100 104 105 106 107…
REJECT PARTS UNIT-L
部品排出ユニット-L
2QDLFK000403
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
105 K62149 2 SCREW, C/R FLAT
小ネジ 十穴平
M03X006ﾋﾗﾄｳH=0.6ﾔｷｲﾚ(ﾆｯｹﾙﾒｯｷ)
106 S4058Y 1 SENSOR
センサ
E3T-FT13 2M SET
106.1 S3070L 2 SLIT
スリット
E39-S64（QTY.1=2pcs）
107 K5175R 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004(ｽﾃﾝﾚｽ)
108 PX02471 1 SEAL, BAR CODE
シール バーコード
unit serial number
109 2MDLFK008400 1 BKT
ＢＫＴ
110 K5365R 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3ｶ ｼﾛ)
111 2MDLFK006600 1 BKT, SENSOR
ＢＫＴ センサ
112 K62149 1 SCREW, C/R FLAT
小ネジ 十穴平
M03X006ﾋﾗﾄｳH=0.6ﾔｷｲﾚ(ﾆｯｹﾙﾒｯｷ)
113 K71969 1 SCREW, C/R FLAT
小ネジ 十穴平
SEQ-M4-8-TZB
114 PX02232 1 SEAL
シール
115 S4058Y 1 SENSOR
センサ
E3T-FT13 2M SET
116 K5175R 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004(ｽﾃﾝﾚｽ)
116.1 K5175W 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X006(ｽﾃﾝﾚｽ)
117 N1079E 2 NUT, HEX
ナット 六角
M02(3ｶ ｼﾛ)
118 W1020A 2 WASHER, LOCK
ワッシャ スプリング
2M/M
118.1 W1039A 2 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3
119 2MDLFK007200 1 BELT
ベルト
120 2MDLFK006200 1 FRAME
フレーム
120.1 K5171S 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
121 2MDLFK005800 1 FRAME
フレーム
122 K62149 6 SCREW, C/R FLAT
小ネジ 十穴平
M03X006ﾋﾗﾄｳH=0.6ﾔｷｲﾚ(ﾆｯｹﾙﾒｯｷ)
123 2MDLFK006400 1 PLATE
プレート
124 N10664 4 NUT, U
ナット Ｕ
M05
125 W1040T 4 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(1W-5)(3ｶｸﾛ)
126 T61433 1 DAMPER
ダンパ
FGS-15-50-A-A-320
127 H62946 2 BOLT
ボルト
FCBDBR6-6-A10-E4.0-F4
151 2MDLFK013602 1 BKT, SENSOR
ＢＫＴ センサ
152 K71243 2 SCREW, C/R FLAT
小ネジ 十穴平
M03X004ﾋﾗﾄｳH=0.6ﾔｷｲﾚ(ﾆｯｹﾙﾒｯｷ)
153 K72544 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X003ｻｲﾒ(ｽﾃﾝﾚｽ)
154 2MDLFK013700 2 WASHER
ワッシャ
21
PTS- NARPU- 05
Z1Z1
AA BB CC
DD
AA
BB
CC
DD
RECEIVER
EMITTER
EMITTER
Z2Z2
Z2Z2
RECEIVER
Z1Z1
1
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
130
37
38
29
29
28
46
48
44
97
98
99
100
104
105
106
107
119
120
121
120.1
120.1
123
124
125
111
114
115
117
118
116
116.1
115
93
122
122
126
127
127
118.1
95
106.1
2
1
2
3
4
5
5
6
7
10
8
9
6
11
7
10
12
12
36
36
36
36
47
47.1
96
131
132
133
94
135
136
42
41
42
41
85
87
88
89
90
84
91
91.1
91.2
49
86
50
52
53
56
57
57
58
60
61
62
63
65
64
55
55
66
67
71
71.1
72
72.1
73
74
75
76
77
78
79
80
81
82
83
57
138
139
101
102
151
153
112
106
152
106.1
113
154
103
㒊ရฟࣘࢽࢵࢺ/

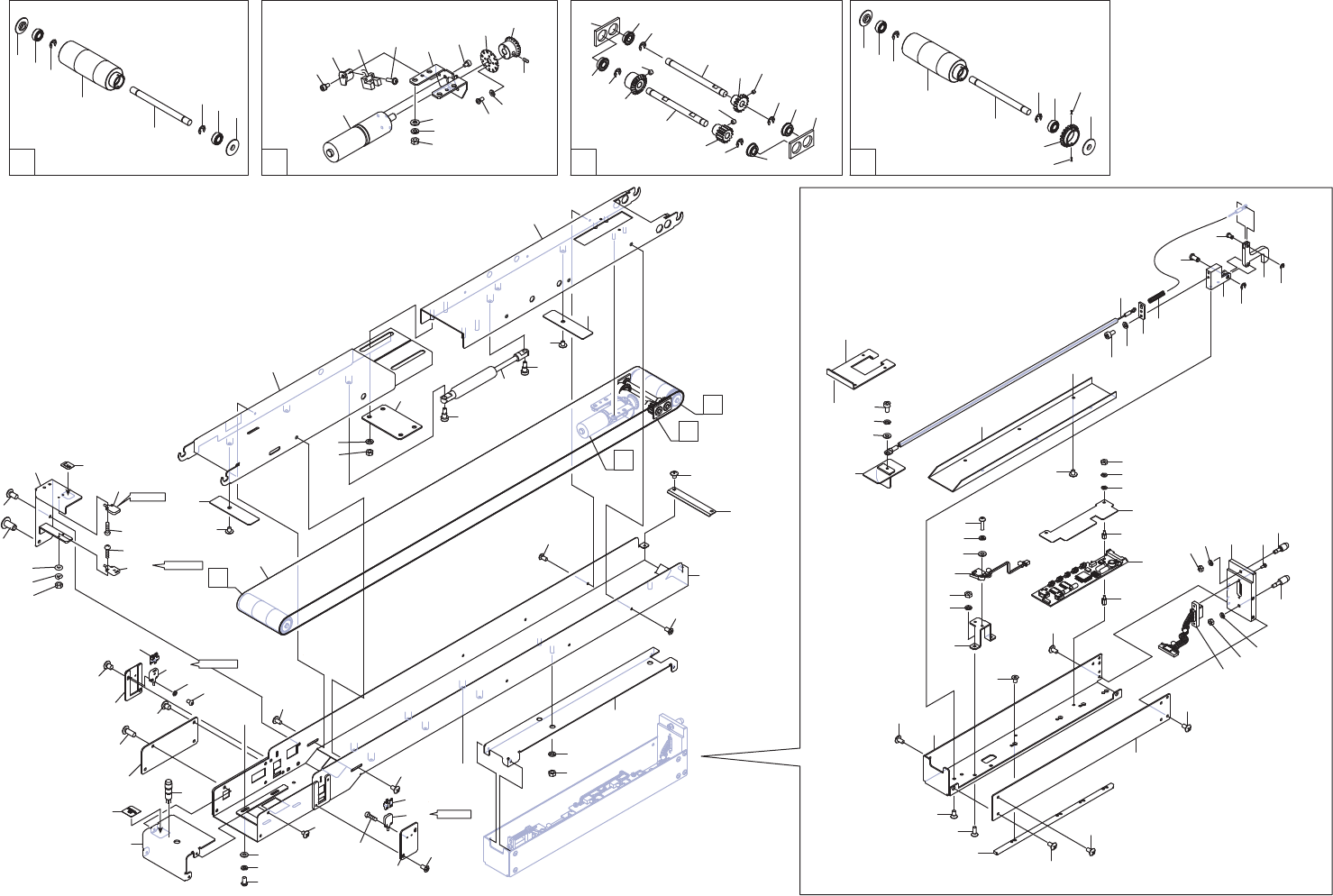

REJECT PARTS UNIT-1.5L
2QDLFK000103
22
PTS- NARPU- 05
REJECT PARTS UNIT-1.5L
部品排出ユニット-1.5L
2QDLFK000103
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM02AA1 2 COLLAR
カラー
2 H4900Y 2 BEARING
ベアリング
MR126ZZ
3 PM044Y0 1 ROLLER
ローラ
4 PM044X0 1 PIPE
パイプ
5 S1003B 2 CIR-CLIP
サークリップ
NETWS4
6 PM02AA1 2 COLLAR
カラー
7 H4900Y 2 BEARING
ベアリング
MR126ZZ
8 PM044Y0 1 ROLLER
ローラ
9 PM044X0 1 PIPE
パイプ
10 S1003B 2 CIR-CLIP
サークリップ
NETWS4
11 PM029Z1 1 GEAR
ギヤ
12 H2038T 2 PIN, SPRING
ピン スプリング
1.5X4W(ｽﾃﾝﾚｽ)
13 PB76931 1 BKT, MOTOR
ＢＫＴ モータ
14 N10796 4 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
15 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M
16 W1040S 4 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｸﾛ)
17 PB76941 1 BKT, SENSOR
ＢＫＴ センサ
18 H5725A 1 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X006 P=3(ｽﾃﾝﾚｽ)
19 S4077Y 1 SENSOR, PHOTO
センサ フォト
PM-L24R
20 . 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
21 M5002D 1 MOTOR
モータ
TG-201B-FU-304-KB 24V 端末処理品
22 H5273T 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X004
23 PB76950 1 DOG
ドッグ
24 PZ33640 1 GEAR, MITER
ギヤ マイタ
25 K5175R 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004(ｽﾃﾝﾚｽ)
26 W1020A 2 WASHER, LOCK
ワッシャ スプリング
2M/M
27 N4026A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ
28 PB76881 2 PLATE
プレート
29 H4141T 4 BEARING
ベアリング
MF126ZZMC3
30 K2021Y 1 GEAR, BEVEL
ギヤ ベベル
M1S20+2106
31 N4026A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ
32 PM045A0 1 SHAFT
シャフト
33 PM02AE1 1 GEAR
ギヤ
34 N4026A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ｸﾎﾞﾐｻｷ
35 PM044Z0 1 SHAFT
シャフト
36 S1003B 4 CIR-CLIP
サークリップ
NETWS4
37 PM02AD0 1 GEAR
ギヤ
38 N4018T 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ﾋﾗｻｷ
41 2MDLFK007700 4 PLATE, RETAINING
プレート 押え
42 K5365R 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3ｶ ｼﾛ)
44 PB86230 1 LEVER
レバー
46 H5274A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X006
47 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
47.1 W1040R 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3ｶｸﾛ)
48 2MDLFK001300 1 WIRE
ワイヤ
SET
49 PZ02321 1 SPRING
スプリング
50 AA93204 1 GUIDE
ガイド
52 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005
53 2MDLFK000701 1 BODY
本体
55 K5171S 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
56 2MDLFK001500 1 COVER
カバー
23
