LBO 27" 1 Montageanleitung 27" SIPLACE X4 Ausgabe 09/2007 11 : Nehmen Sie die Abde ckungen der drei Kunst stof fkabelschächte in BB 2 ab. 1 : S tecken Sie die beiden Schläuche mit den Dämp fern vom Pneumatikblo…
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
10
: Demontieren Sie das Abdeckblech über der Umsetzplatine im BB2. Lösen Sie dazu die vier
markierten Inbusschrauben.
1
1
: Entfernen Sie die metallene Kabelschachtabdeckung in BB 2. Lösen Sie die drei im Bild mar-
kierten Inbusschrauben.
1
4 Inbusschrauben
Abdeckblech Umsetzplatine
3 Inbusschrauben
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
11

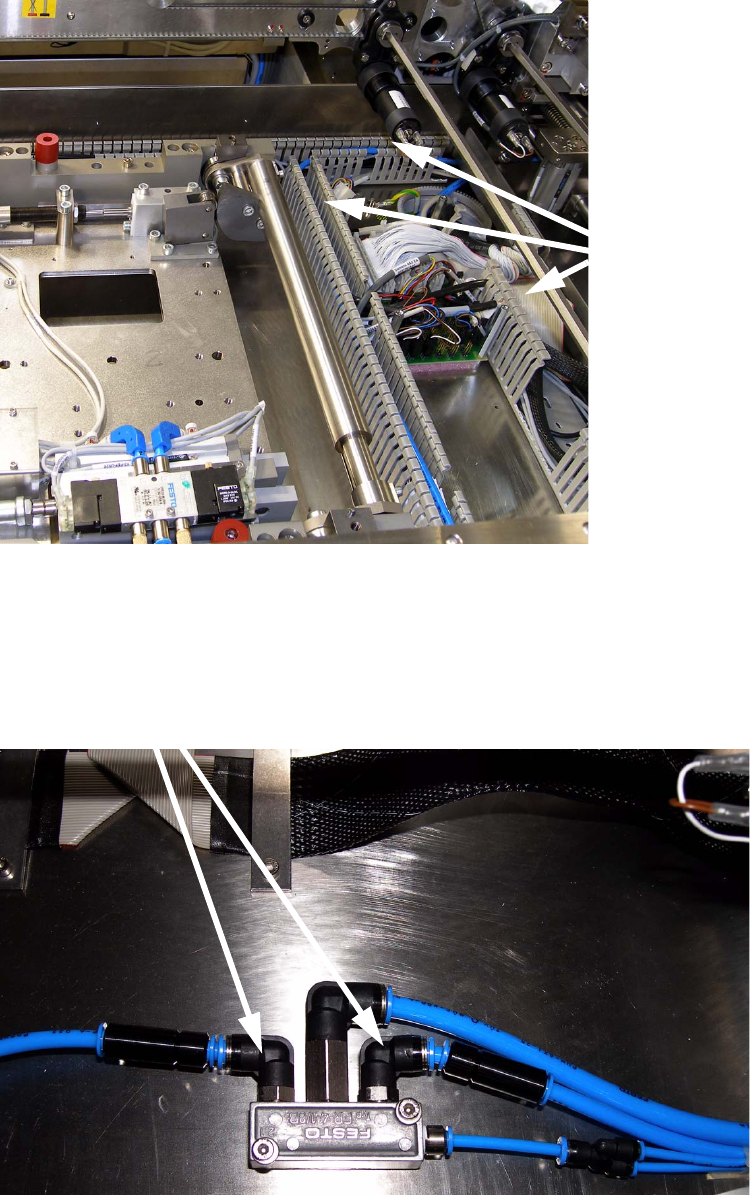

: Nehmen Sie die Abdeckungen der drei Kunststoffkabelschächte in BB 2 ab.
1

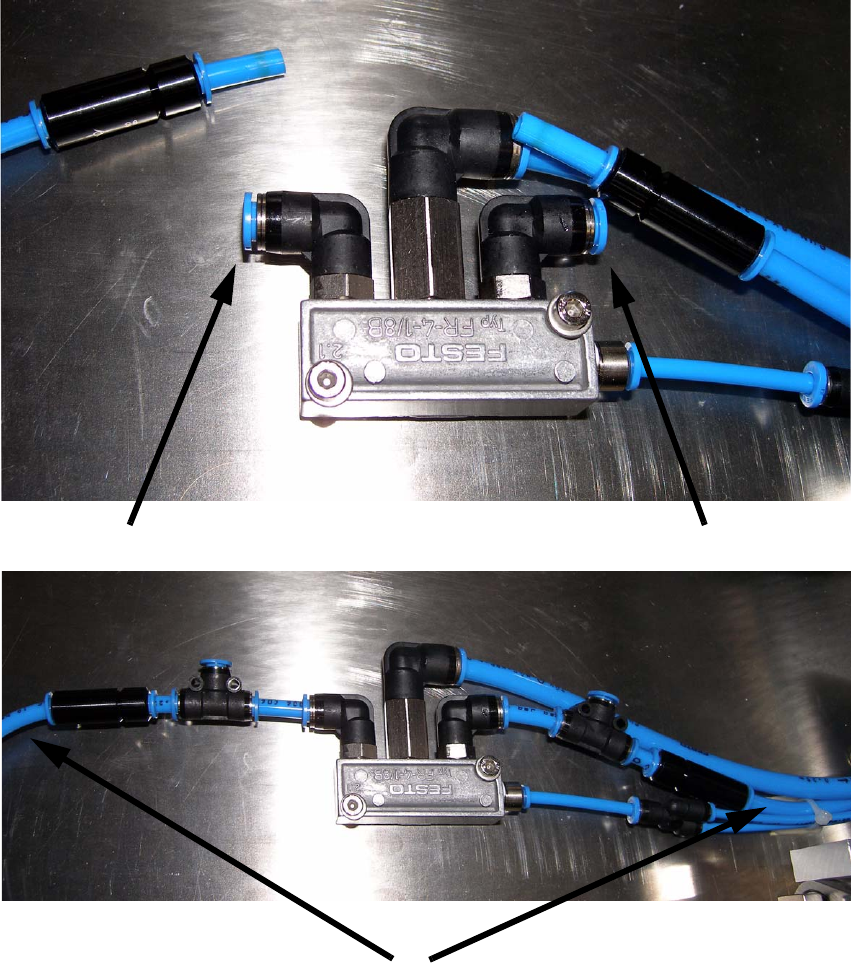

: Stecken Sie die beiden Schläuche mit den Dämpfern vom Pneumatikblock in BB 1 ab. Stecken
Sie die mitgelieferten T-Stücke mit dem kleinen Schlauchstück dazwischen. Siehe folgende
Bilder.
1
3 Kunststoffkabel-
schächte in BB 2 öffnen
Schläuche
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
12
1
1
1
1
1
1
Kürzen Sie Schläuche ggf. auf die passende Länge
