LBO 27" 1 Montageanleitung 27" SIPLACE X4 Ausgabe 09/2007 13 : Führen Sie den mitgelieferten PUN 6 Schl auch mit der bereits montie rten Schnellverschlus- skupplung und d as Anschlusskabel (Art.Nr .:00372253-01…
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
12
1
1
1
1
1
1
Kürzen Sie Schläuche ggf. auf die passende Länge
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
13
: Führen Sie den mitgelieferten PUN 6 Schlauch mit der bereits montierten Schnellverschlus-
skupplung und das Anschlusskabel (Art.Nr.:00372253-01) wie auf den folgenden Bildern ge-
zeigt von der Außenseite der Transportwanne im BB2 rechte Transportwange zum
Pneumatikblock im BB1 bzw. zur Umsetzplatine im BB2.
Die Kupplung am Pneumatikschlauch und der Sub-D Stecker am Kabel sollen in der Außen-
seite der Transportwanne im BB2 liegen bleiben.

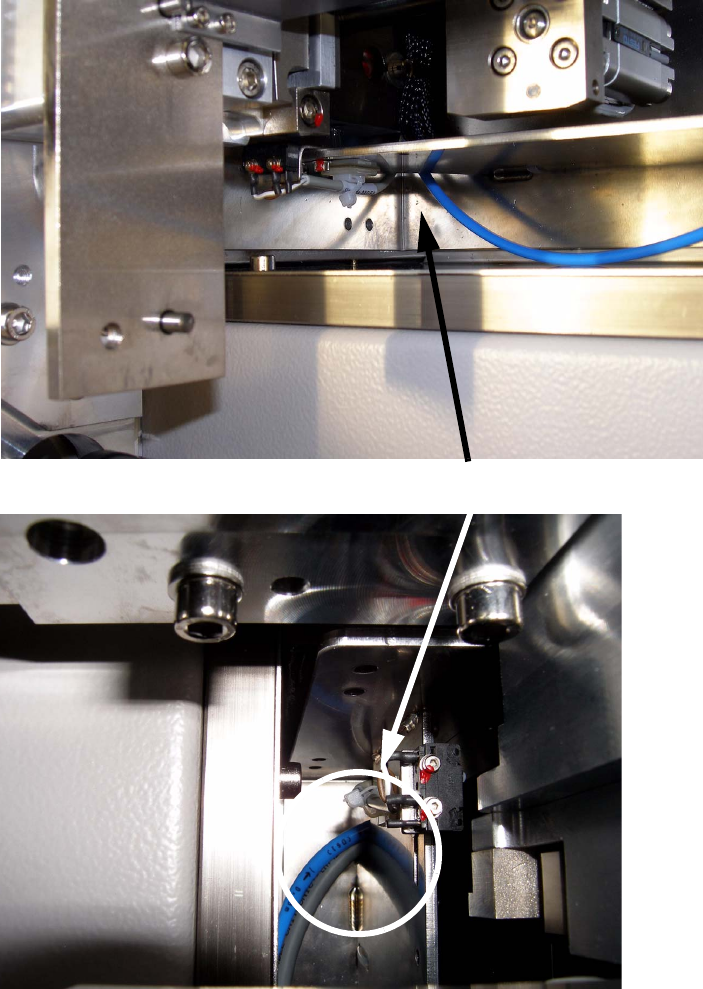

: Führen Sie Schlauch und Kabel mit schwarzem Stecker durch das Loch in der Ecke der rech-
ten Transportwange in die Transportwanne.
1
Schlauch nach oben durchziehen
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
14

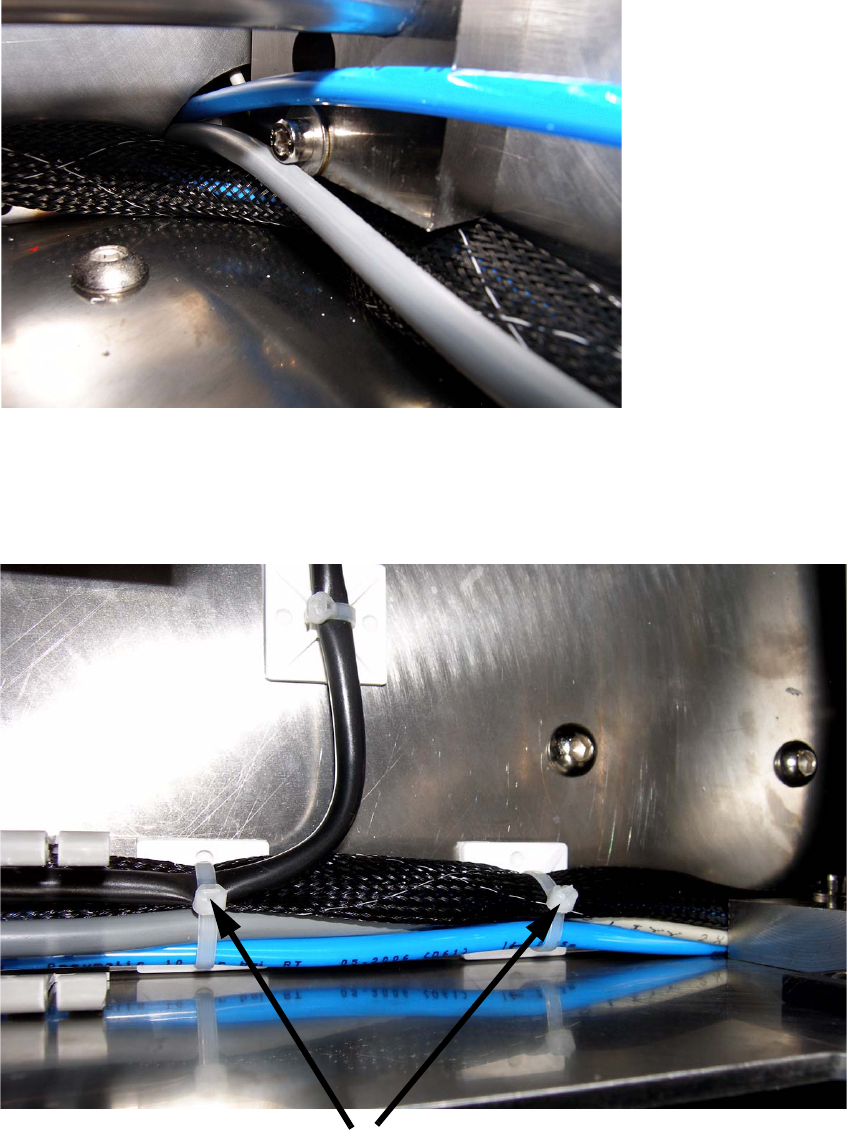

Folgendes Bild zeigt den Schlauch und das Kabel von der Innenseite der Transportwange aus ge-
sehen durch das Loch kommend. 1
1
1
: Öffnen Sie die beiden unten abgebildeten Kabelbinder und verlegen Sie den Schlauch und das
Kabel mit den bestehenden Kabeln.
1
Beide Kabelbinder öffnen
