1 Montageanleitung 27" SIPLACE X4 LBO 27" Ausgabe 09/2007 16 : V erlegen Sie Kabel und Schla uch in der äußeren T ransportwanne wie folgt. : Wählen Sie Schlauch- u nd Kabellängen wie au f den Bildern. : Setzen …
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
15
1
ACHTUNG!

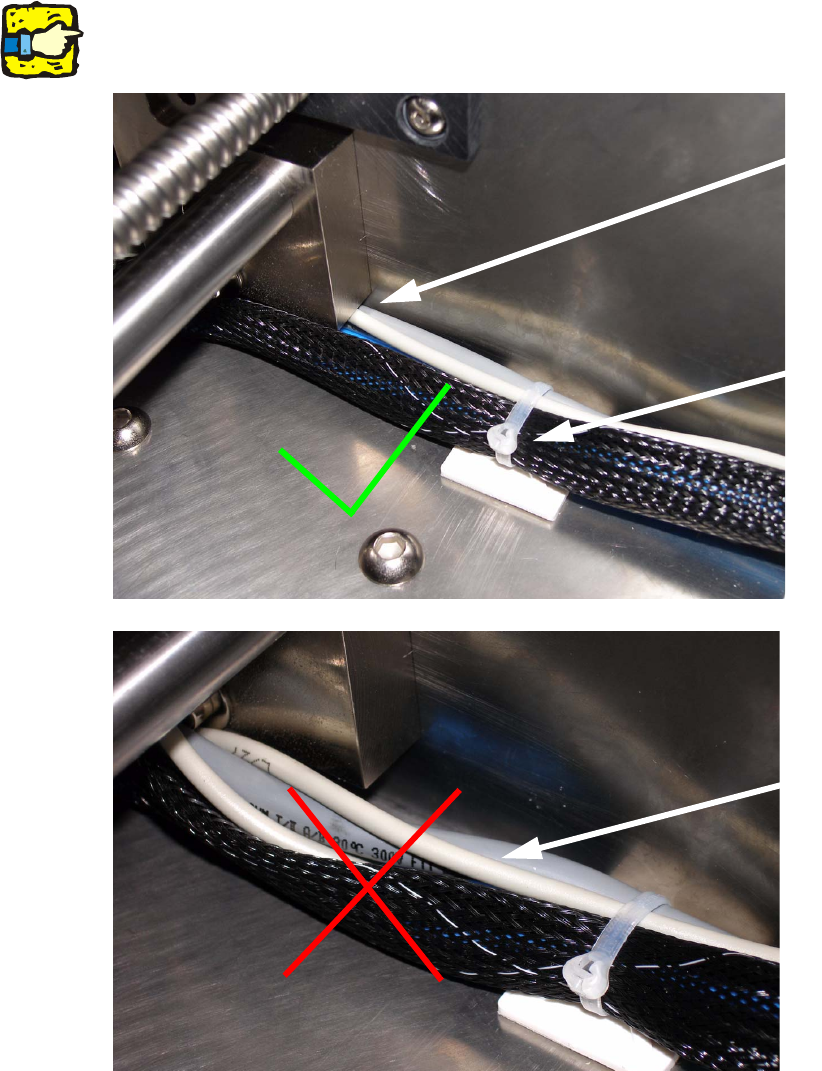

Achten Sie darauf, dass die Kabel unter dem Metallblock geführt werden. 1
1
1
1
1
1
Kabel unter
Metallblock
verlegen
Neuer
Kabelbinder
So nicht!!!!!!
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
16
: Verlegen Sie Kabel und Schlauch in der äußeren Transportwanne wie folgt.
: Wählen Sie Schlauch- und Kabellängen wie auf den Bildern.
: Setzen Sie zusätzliche für die spätere Befestigung der gesamten Kabel eine Mehrweg-Klebe-
schelle in die Mitte des äußeren Schachts.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Kabel hinter dem Sub-D-
Stecker mit Klebeschelle an
der Transportwange fixieren
Mehrweg-Klebeschelle in
der Mitte des Schlauches
Schlauch bis ca. 10 cm
von rechter Seite verlegen
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
17
: Führen Sie den Schlauch und das Kabel nun wie unten gezeigt weiter. Das Kabel wird bis zur
Umsetzplatine im BB2 verlegt, der Schlauch wird durch die Durchführung im Zwischenband in
den BB1 verlegt, um ihn dort am Pneumatikblock anzustecken.
1
1
1
Schlauch in die Durchführung zu BB1 im Zwischenband
Überschüssige Kabellängen
hier verstauen
