LBO 27" 1 Montageanleitung 27" SIPLACE X4 Ausgabe 09/2007 17 : Führen Sie den Schlauch und das Kabel nun wie unten gezeigt weiter . Das Kabel wird bi s zur Umsetzplatine im BB2 verlegt, der Sch lauch wird durch…
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
16

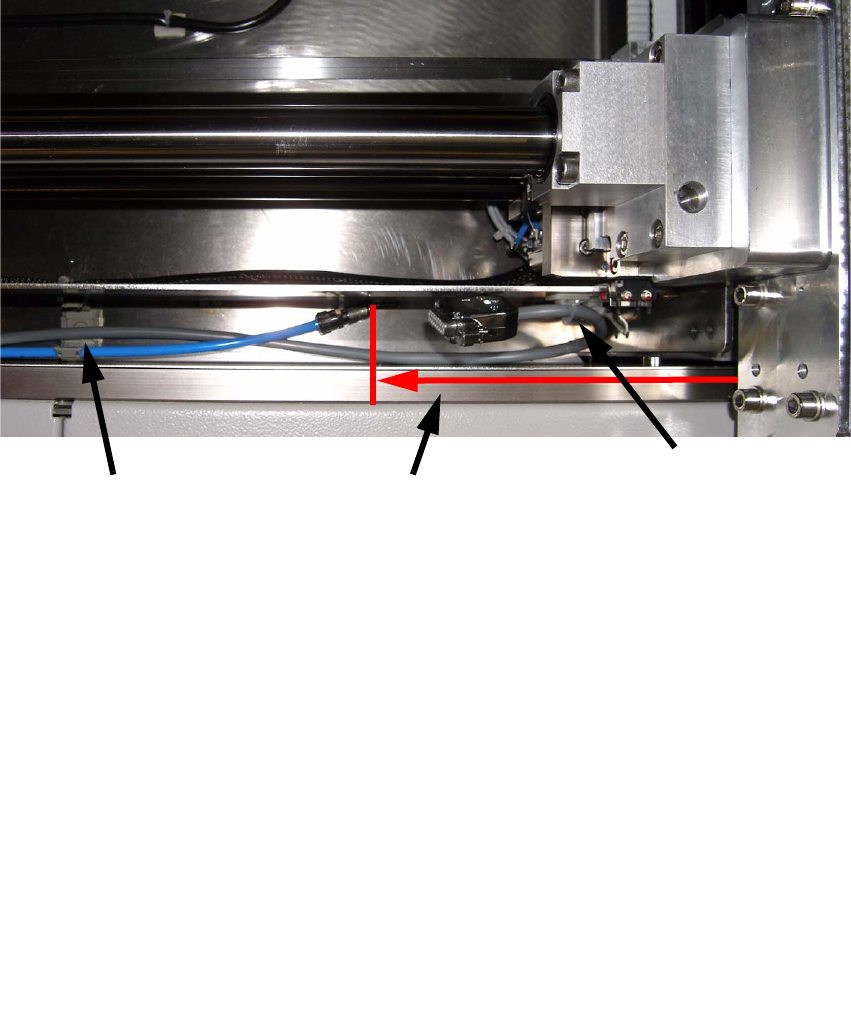

: Verlegen Sie Kabel und Schlauch in der äußeren Transportwanne wie folgt.
: Wählen Sie Schlauch- und Kabellängen wie auf den Bildern.
: Setzen Sie zusätzliche für die spätere Befestigung der gesamten Kabel eine Mehrweg-Klebe-
schelle in die Mitte des äußeren Schachts.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Kabel hinter dem Sub-D-
Stecker mit Klebeschelle an
der Transportwange fixieren
Mehrweg-Klebeschelle in
der Mitte des Schlauches
Schlauch bis ca. 10 cm
von rechter Seite verlegen
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
17

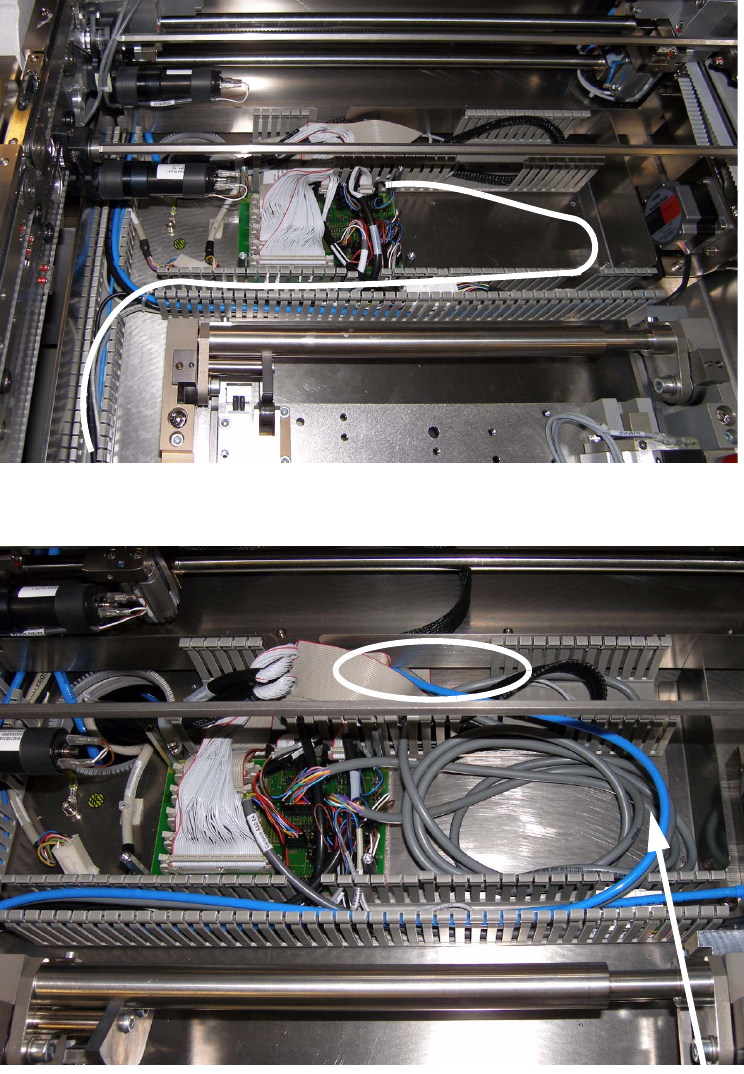

: Führen Sie den Schlauch und das Kabel nun wie unten gezeigt weiter. Das Kabel wird bis zur
Umsetzplatine im BB2 verlegt, der Schlauch wird durch die Durchführung im Zwischenband in
den BB1 verlegt, um ihn dort am Pneumatikblock anzustecken.
1
1
1
Schlauch in die Durchführung zu BB1 im Zwischenband
Überschüssige Kabellängen
hier verstauen
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
18
: Führen Sie nun von BB1 durch die Durchführung im Zwischenband das zweite Anschlusskabel
in den BB2 zur Umsetzplatine. Der Sub-D Stecker bleibt dabei im BB1.
1
1
: Stecken Sie den PUN 6 Pneumatikschlauch von BB2 am rechten T-Stück an. Stecken Sie das
kurze PUN 6 Schlauchstück mit Schnellkupplung am linken T-Stück an.
1
Schwarzen Stecker des Anschlusskabels in BB2 führen
Duchführung im
Zwischenband von
BB1 aus gesehen
Sub-D-Stecker
vom Anschluss-
kabel
Schlauch aus
BB2 am T-Stück
anstecken
Kurzes Schlauch-
stück BB1 am
T-Stück anstecken
