LBO 27" 1 Montageanleitung 27" SIPLACE X4 Ausgabe 09/2007 19 : Fixieren Sie das Anschl usskabel aus BB2 und den kurzen PUN 6 Schlauch mit Schnellkupp- lung wie auf folgendem Bild zu sehen mit Klebeschellen und …
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
18

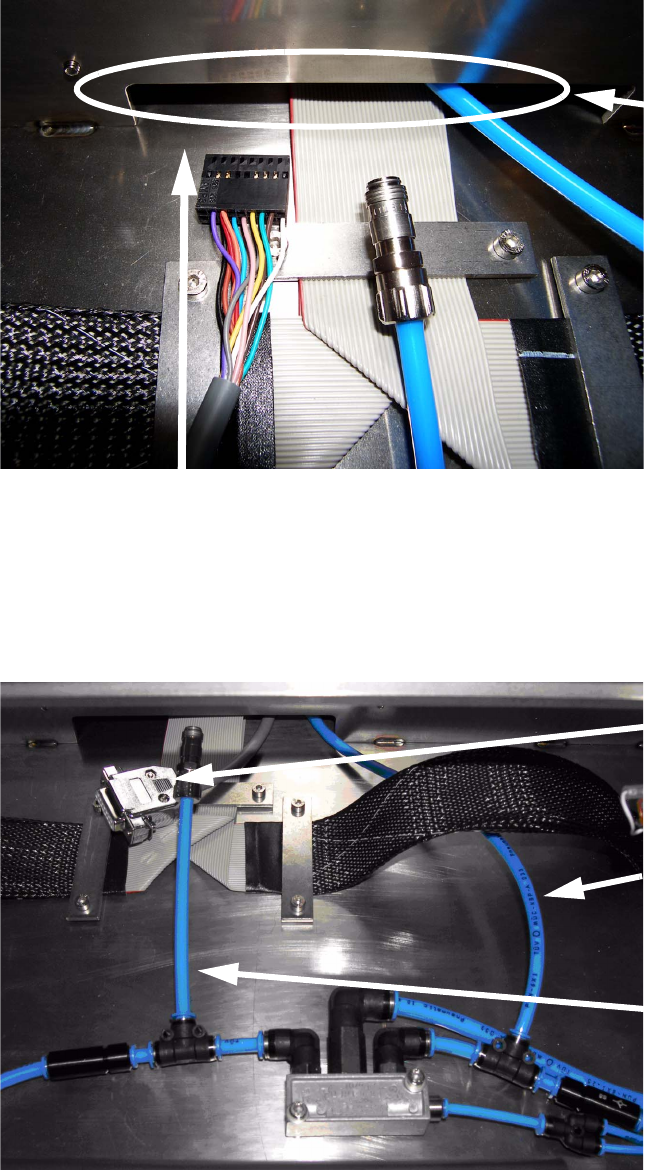

: Führen Sie nun von BB1 durch die Durchführung im Zwischenband das zweite Anschlusskabel
in den BB2 zur Umsetzplatine. Der Sub-D Stecker bleibt dabei im BB1.
1
1
: Stecken Sie den PUN 6 Pneumatikschlauch von BB2 am rechten T-Stück an. Stecken Sie das
kurze PUN 6 Schlauchstück mit Schnellkupplung am linken T-Stück an.
1
Schwarzen Stecker des Anschlusskabels in BB2 führen
Duchführung im
Zwischenband von
BB1 aus gesehen
Sub-D-Stecker
vom Anschluss-
kabel
Schlauch aus
BB2 am T-Stück
anstecken
Kurzes Schlauch-
stück BB1 am
T-Stück anstecken
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
19

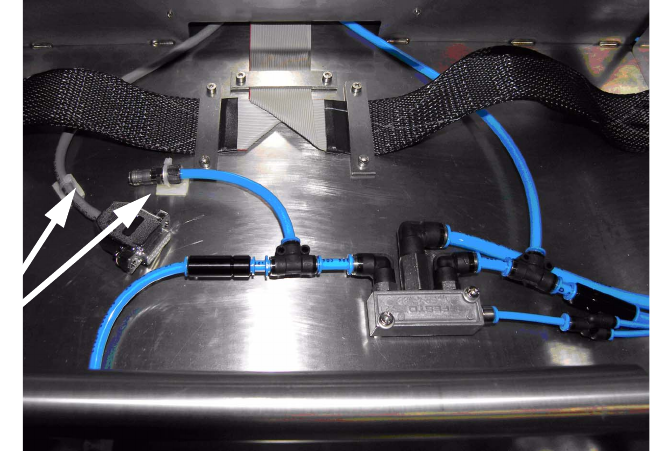

: Fixieren Sie das Anschlusskabel aus BB2 und den kurzen PUN 6 Schlauch mit Schnellkupp-
lung wie auf folgendem Bild zu sehen mit Klebeschellen und Kabelbindern.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Klebeschellen setzen
und Kabel wie gezeigt
fixieren
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
20

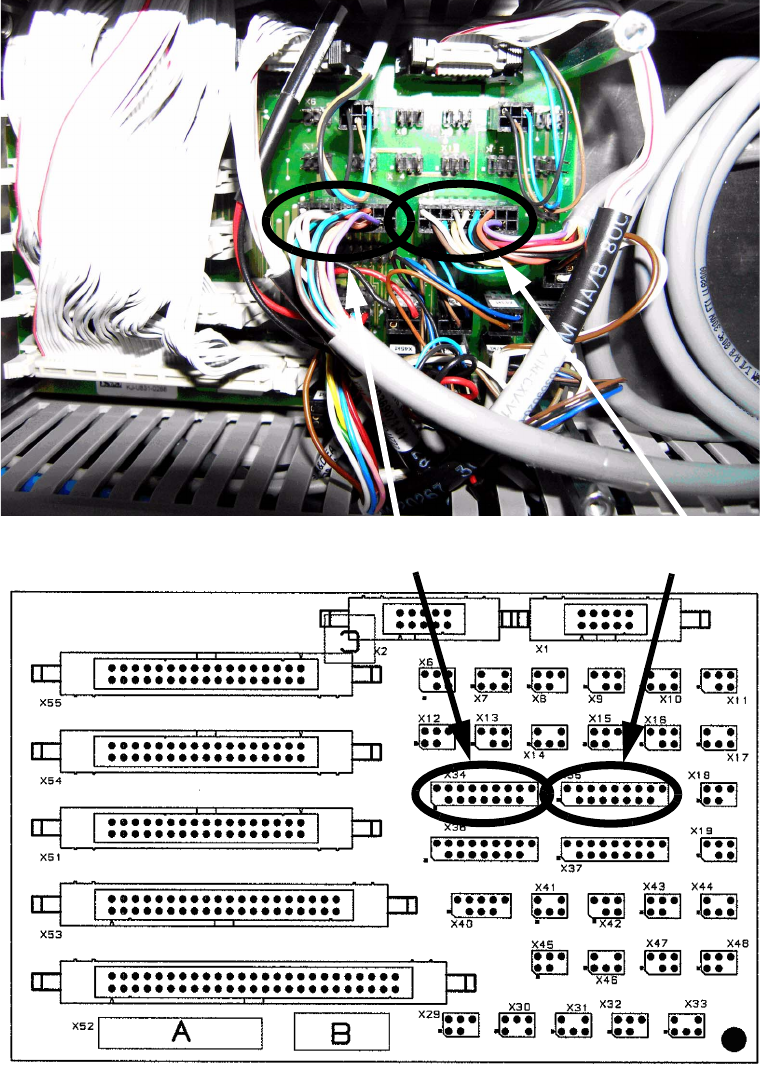

: Stecken Sie die beiden Anschlusskabel für BB1 und BB2 an der Umsetzplatine an. Das Kabel
aus BB2 wird an X35 angesteckt, das Kabel aus BB1 an X34. Beachten Sie dazu folgende Bil-
der.
1
: Schließen Sie alle Kabelschächte und Abdeckungen. Montieren Sie die Hubtischplatten in
beide Bearbeitungsbereiche.
Kabel aus BB2 an X35
Kabel aus BB1 an X34
