LBO 27" 1 Montageanleitung 27" SIPLACE X4 Ausgabe 09/2007 21 1.7.2 Einbau der St opper im BB1 und BB2 Die beiden S topper werden bereits vormo ntiert und verkabelt geliefert. Die S topper müssen auf ihrer jewei…
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
20
: Stecken Sie die beiden Anschlusskabel für BB1 und BB2 an der Umsetzplatine an. Das Kabel
aus BB2 wird an X35 angesteckt, das Kabel aus BB1 an X34. Beachten Sie dazu folgende Bil-
der.
1
: Schließen Sie alle Kabelschächte und Abdeckungen. Montieren Sie die Hubtischplatten in
beide Bearbeitungsbereiche.
Kabel aus BB2 an X35
Kabel aus BB1 an X34
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
21
1.7.2 Einbau der Stopper im BB1 und BB2
Die beiden Stopper werden bereits vormontiert und verkabelt geliefert. Die Stopper müssen auf
ihrer jeweiligen Position festgeschraubt werden und mit den zuvor verlegten Schläuchen und An-
schlusskabeln verbunden werden. 1
1.7.2.1 Stopper BB1

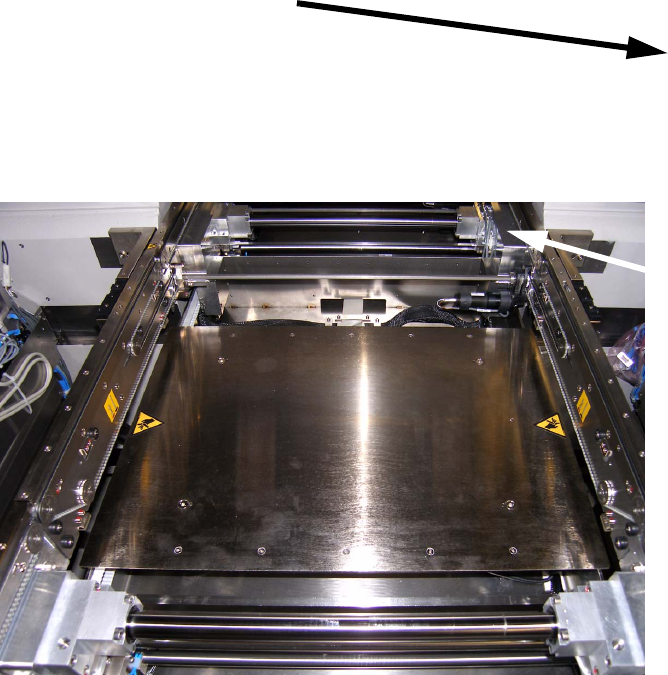

Der Stopper für BB1 wird auf den Alublock der Führungswelle auf der rechten Transportseite be-
festigt. Auf dem folgenden Bild ist der betreffende Block markiert. 1
1
1
1
1
1
1
1
1
1
1
1
1
Alublock für
Stoppermontage
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
22

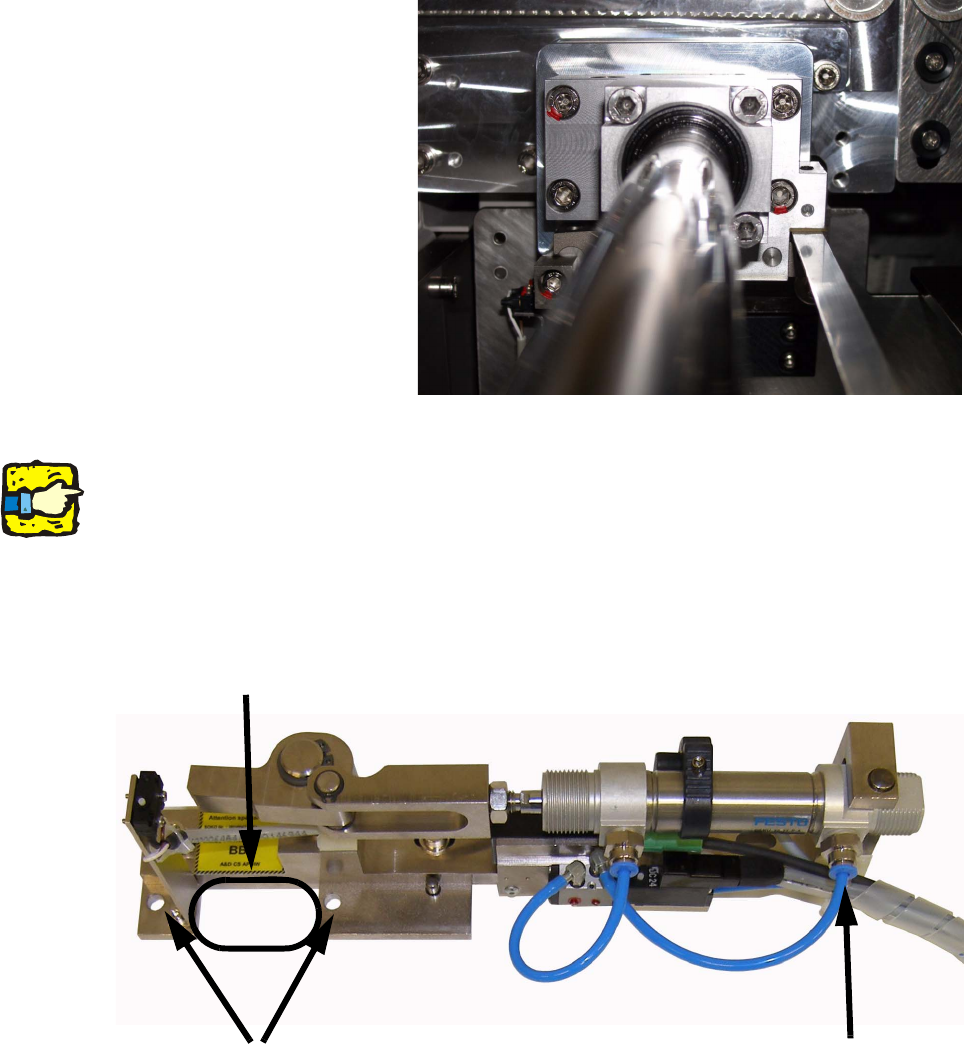

: Entfernen Sie die beiden markierten Inbusschrauben vom Alublock.
1
1
1
Bewahren Sie die entfernten Inbusschrauben sorgfältig auf, falls die Stopper wieder ausgebaut
werden, müssen diese wieder eingeschraubt werden! 1
1
: Nehmen Sie den Stopper für BB1 und setzen Sie ihn mit dem Ausschnitt im Haltewinkel auf
den Alublock. Stecken Sie zuvor den vorderen Pneumatikschlauch am Pneumatikzylinder ab.
1
1
1
2 Inbusschrauben
M6 entfernen
Ausschnitt auf Alublock setzen
Löcher für die beiden
M6 x 40 mm Inbusschrauben
Schlauch hier ab-
stecken für Montage
