LBO 27" 1 Montageanleitung 27" SIPLACE X4 Ausgabe 09/2007 23 : Schrauben Sie den S topper mit zwei M6 x 40 mm Inbusschrauben fest, verwenden Sie g ege- benenfalls einen langen Inbusschlüssel u m die Schrauben b…
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
22

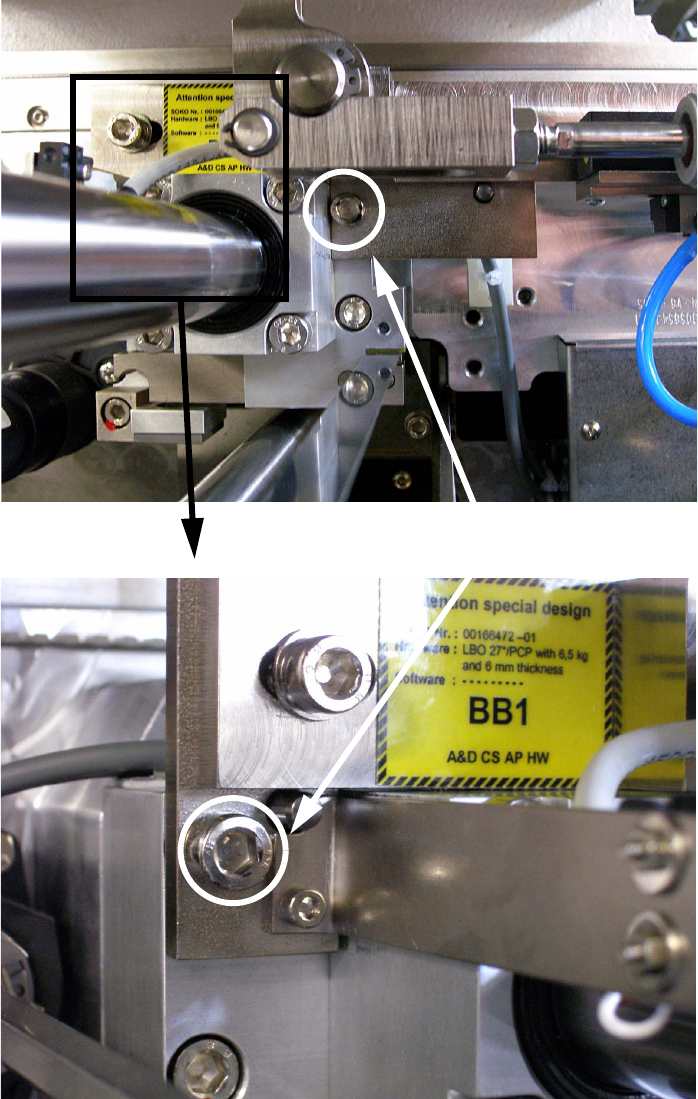

: Entfernen Sie die beiden markierten Inbusschrauben vom Alublock.
1
1
1
Bewahren Sie die entfernten Inbusschrauben sorgfältig auf, falls die Stopper wieder ausgebaut
werden, müssen diese wieder eingeschraubt werden! 1
1
: Nehmen Sie den Stopper für BB1 und setzen Sie ihn mit dem Ausschnitt im Haltewinkel auf
den Alublock. Stecken Sie zuvor den vorderen Pneumatikschlauch am Pneumatikzylinder ab.
1
1
1
2 Inbusschrauben
M6 entfernen
Ausschnitt auf Alublock setzen
Löcher für die beiden
M6 x 40 mm Inbusschrauben
Schlauch hier ab-
stecken für Montage
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
23
: Schrauben Sie den Stopper mit zwei M6 x 40 mm Inbusschrauben fest, verwenden Sie gege-
benenfalls einen langen Inbusschlüssel um die Schrauben besser zu erreichen.
1
1
1
Stopper mit den beiden Inbusschrauben M6 x 40 festschrauben
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
24
: Stecken Sie den Pneumatikschlauch wieder am Zylinder ein. Achten Sie darauf, dass der
Schlauch nicht an anderen Teilen scheuern kann. Kürzen Sie ihn gegebenenfalls etwas.
1
Der Kabelstrang vom Stopper wird wie folgt verlegt: 1
: Stecken Sie den Sub-D Stecker und die Sub-D Kupplung zusammen und verbinden Sie den
PUN 4 Schlauch vom Stopper mit dem kurzen PUN 6 Schlauch.
1
Der Kabelstrang darf die Hubtischplatte beim Hoch- und Runterfahren nicht berühren! 1
1
1
Schlauch wieder anstecken
Auf Scheuerstellen achten,
Schlauch ggf. etwas kürzen
Kabelstrang mit 2
Mehrwegklebe-
schellen fixieren.
Achten Sie darauf,
dass der Kabelstrang
nicht an der Hubtisch-
platte scheuern kann!
