LBO 27" 1 Montageanleitung 27" SIPLACE X4 Ausgabe 09/2007 25 1.7.2.2 Stopp er BB2 Folgendes Bild zeigt de n Bearbeitungsbereich 2 von der Ausga beseite aus gesehen. 1 : Befestigen Sie den S topper für BB2 auf d…
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
24

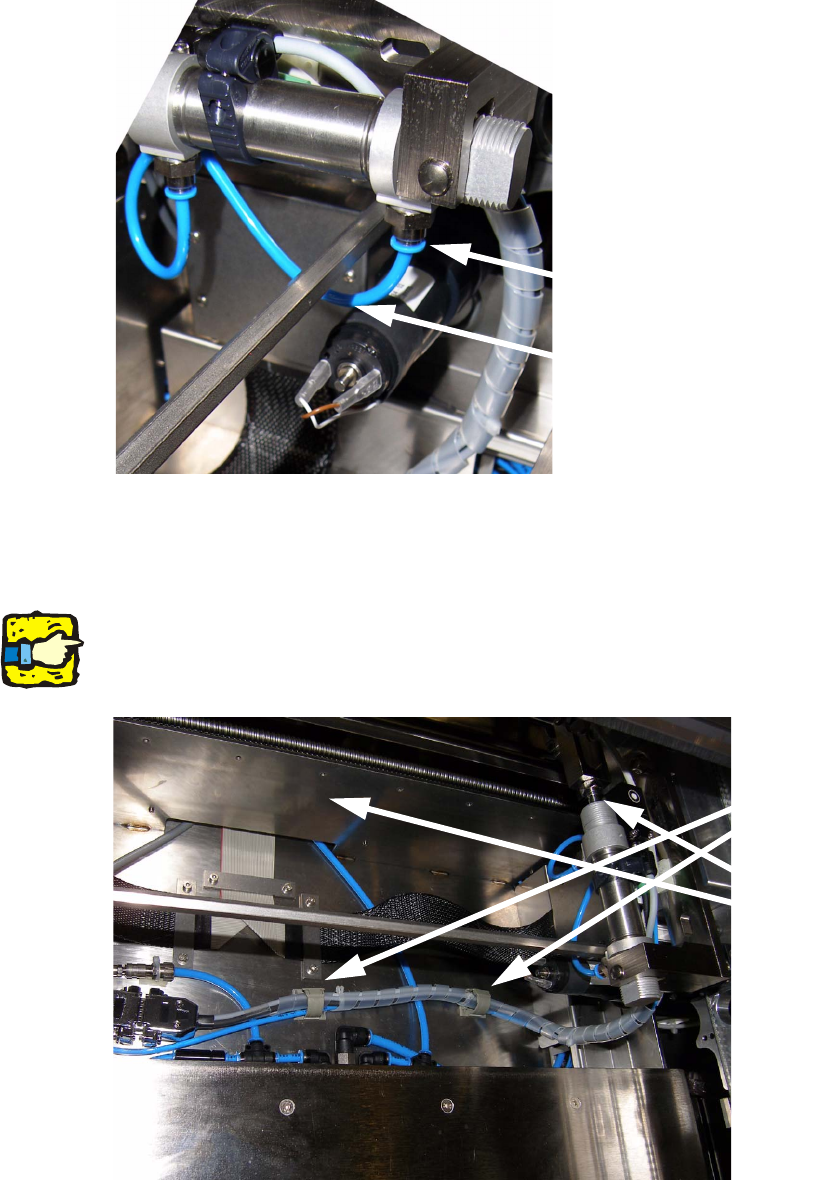

: Stecken Sie den Pneumatikschlauch wieder am Zylinder ein. Achten Sie darauf, dass der
Schlauch nicht an anderen Teilen scheuern kann. Kürzen Sie ihn gegebenenfalls etwas.
1
Der Kabelstrang vom Stopper wird wie folgt verlegt: 1
: Stecken Sie den Sub-D Stecker und die Sub-D Kupplung zusammen und verbinden Sie den
PUN 4 Schlauch vom Stopper mit dem kurzen PUN 6 Schlauch.
1
Der Kabelstrang darf die Hubtischplatte beim Hoch- und Runterfahren nicht berühren! 1
1
1
Schlauch wieder anstecken
Auf Scheuerstellen achten,
Schlauch ggf. etwas kürzen
Kabelstrang mit 2
Mehrwegklebe-
schellen fixieren.
Achten Sie darauf,
dass der Kabelstrang
nicht an der Hubtisch-
platte scheuern kann!
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
25
1.7.2.2 Stopper BB2

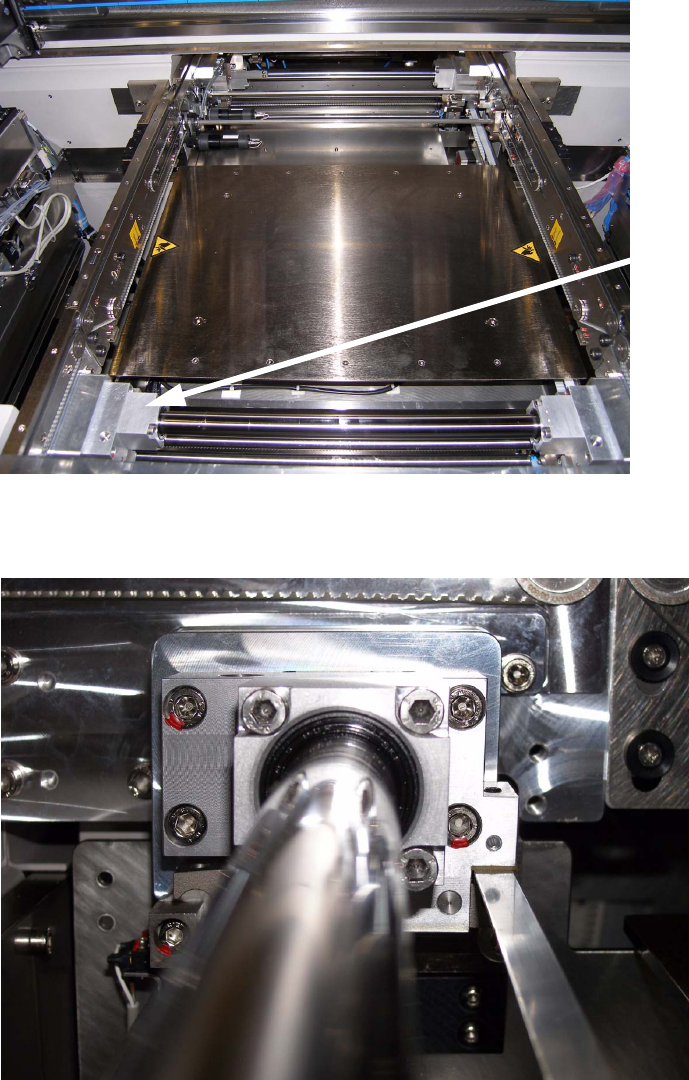

Folgendes Bild zeigt den Bearbeitungsbereich 2 von der Ausgabeseite aus gesehen. 1
: Befestigen Sie den Stopper für BB2 auf dem Alublock der Führungswelle auf der rechten
Transportseite.
1
: Entfernen Sie die beiden markierten M6 Inbusschrauben vom Alublock.
1
Alublock für Montage
Stopper BB2
2 x M6 Inbus-
schrauben
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
26
1
Bewahren Sie die entfernten Inbusschrauben sorgfältig auf, falls die Stopper wieder ausgebaut
werden, müssen diese wieder eingeschraubt werden um die Alublöcke zu befestigen! 1
1
: Drehen Sie das Kabel am Transportbreitenmotor wie auf den beiden Bildern gezeigt nach un-
ten. Dies ist notwendig, damit der Stopper hier nicht anschlagen kann.
1
1
Kabel drehen
