1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
26
1
Bewahren Sie die entfernten Inbusschrauben sorgfältig auf, falls die Stopper wieder ausgebaut
werden, müssen diese wieder eingeschraubt werden um die Alublöcke zu befestigen! 1
1

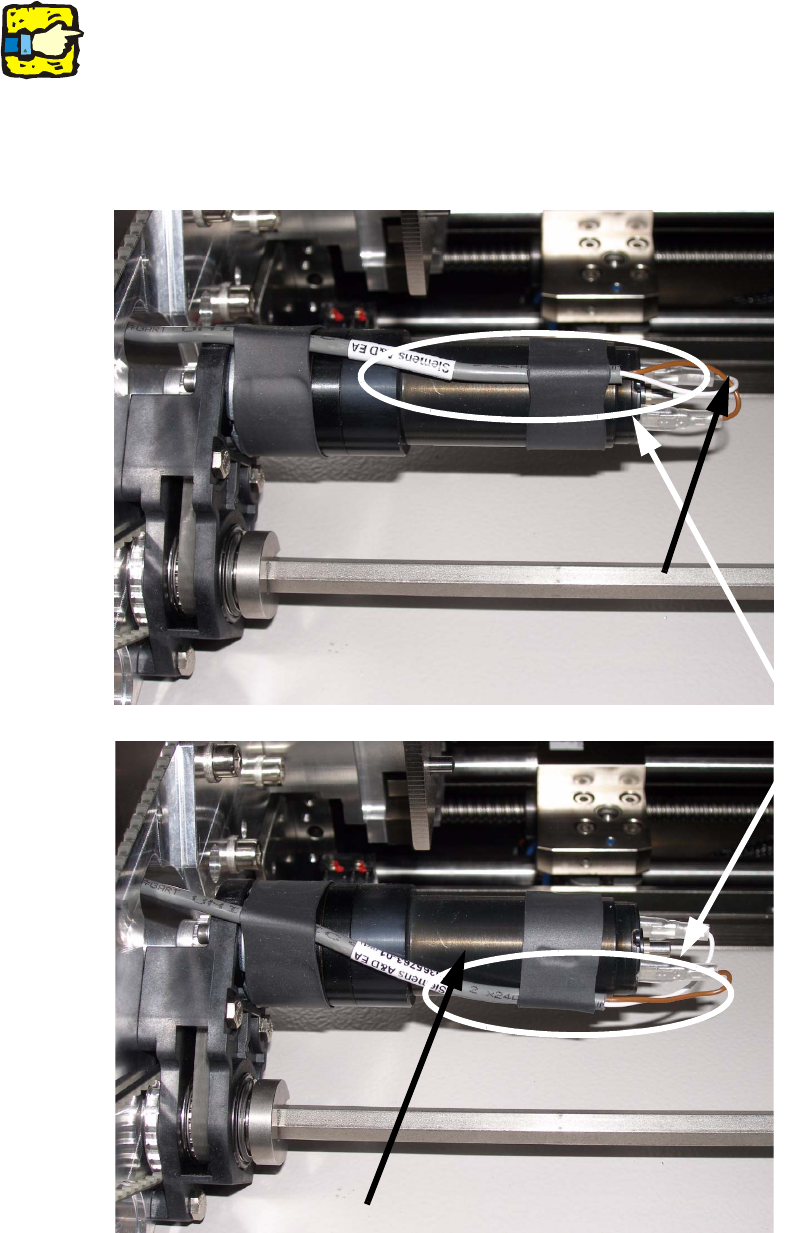

: Drehen Sie das Kabel am Transportbreitenmotor wie auf den beiden Bildern gezeigt nach un-
ten. Dies ist notwendig, damit der Stopper hier nicht anschlagen kann.
1
1
Kabel drehen
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
27

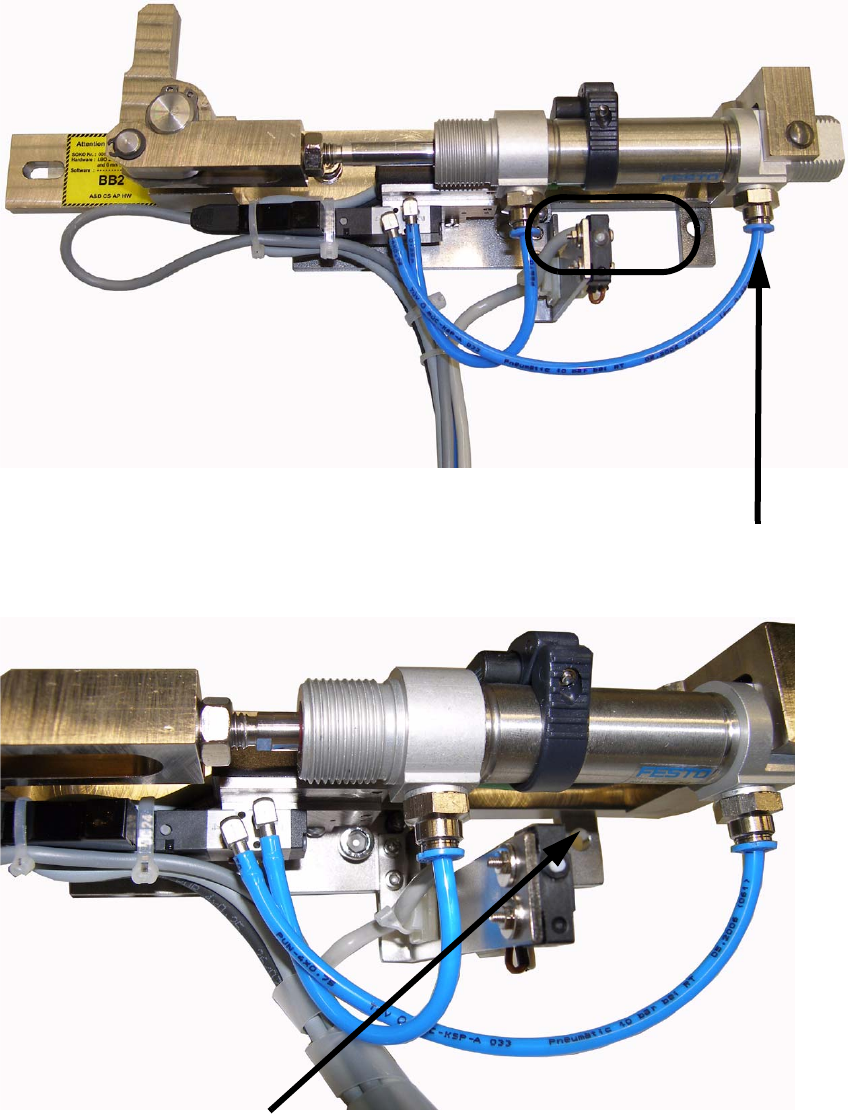

: Nehmen Sie den Stopper für BB2 und setzen Sie ihn mit dem Ausschnitt im Haltewinkel auf
den Alublock. Stecken Sie zuvor den vorderen Pneumatikschlauch am Pneumatikzylinder ab.
1
1
Ausschnitt auf Alublock setzen
Schlauch hier abstecken für Montage
Löcher für die beiden M6 x 40 mm Inbusschrauben. Im linken befindet sich bereits eine der bei-
den Schrauben, da diese bei eingestelltem Stopper nur schwierig eingesteckt werden kann.
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
28

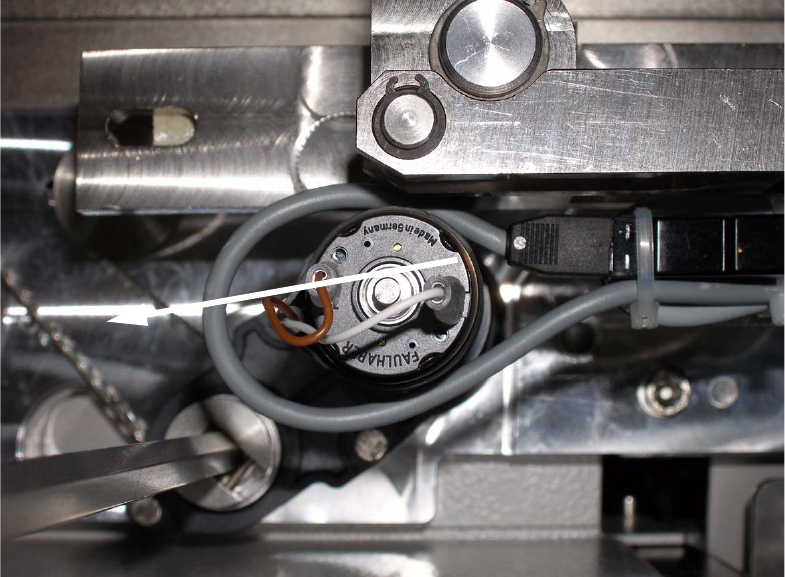

: Achten Sie beim Anbringen des Stoppers darauf, die Kabelschlaufe am Stopper über den Mo-
tor zu führen wie es im folgenden Bild dargestellt ist.
