LBO 27" 1 Montageanleitung 27" SIPLACE X4 Ausgabe 09/2007 29 : Schrauben Sie nun den S topper mit den beiden M6 x 40 mm Inbusschr auben am Alublock fest. Benutzen Sie gegebene nfalls einen langen Inbu sschlüsse…
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
28
: Achten Sie beim Anbringen des Stoppers darauf, die Kabelschlaufe am Stopper über den Mo-
tor zu führen wie es im folgenden Bild dargestellt ist.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
29

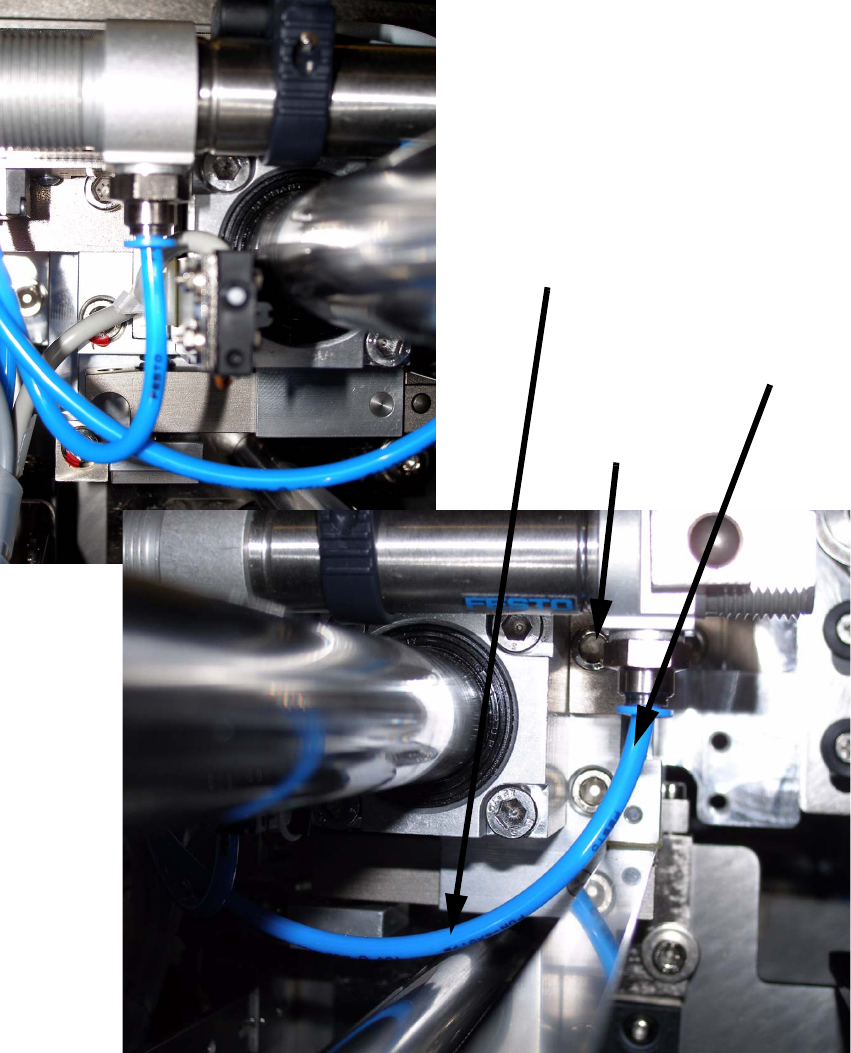

: Schrauben Sie nun den Stopper mit den beiden M6 x 40 mm Inbusschrauben am Alublock fest.
Benutzen Sie gegebenenfalls einen langen Inbusschlüssel um besser an die Schraubenköpfe
zu gelangen.
: Stecken Sie anschließend den Pneumatikschlauch wieder am Zylinder an. Achten Sie darauf,
dass der Schlauch nicht an anderen Teilen scheuern kann. Kürzen Sie ihn gegebenenfalls et-
was.
1
Linke M6x40 mm Inbusschraube
Rechte M6x40 mm
Inbusschraube
Pneumatikschlauch
anstecken
Auf Scheuerstellen achten!
Ggf. Schlauch etwas kürzen
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
30
Auf dem folgenden Bild ist der montierte Stopper zu sehen. 1
1
: Der Kabelstrang des Stoppers ist wie folgt zu verlegen.
1
Achten Sie darauf, dass der Kabelstrang an keinem Teil der Maschine scheuern kann! 1
1
1
Legen Sie den Kabelstrang in
die äußere Transportwanne
Fixieren Sie alle im Schacht
liegenden Schläuche und
Kabel mit der Kabelschelle
