LBO 27" 1 Montageanleitung 27" SIPLACE X4 Ausgabe 09/2007 31 : S tecken Sie den Sub-D S tecker und die Sub-D Kupplung zusamm en und verbinden Sie den PUN 4 Schlauch vom S topper mit dem PUN 6 Sc hlauch wie auf …
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
30

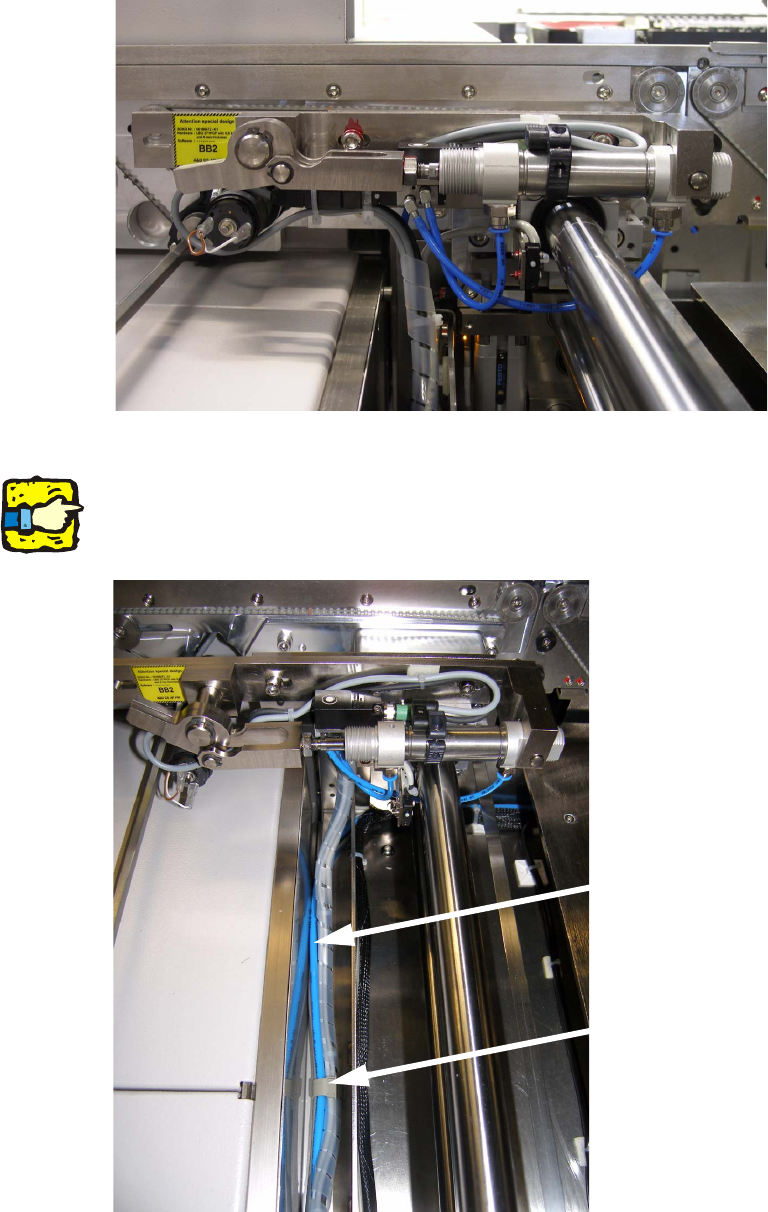

Auf dem folgenden Bild ist der montierte Stopper zu sehen. 1
1
: Der Kabelstrang des Stoppers ist wie folgt zu verlegen.
1
Achten Sie darauf, dass der Kabelstrang an keinem Teil der Maschine scheuern kann! 1
1
1
Legen Sie den Kabelstrang in
die äußere Transportwanne
Fixieren Sie alle im Schacht
liegenden Schläuche und
Kabel mit der Kabelschelle
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
31

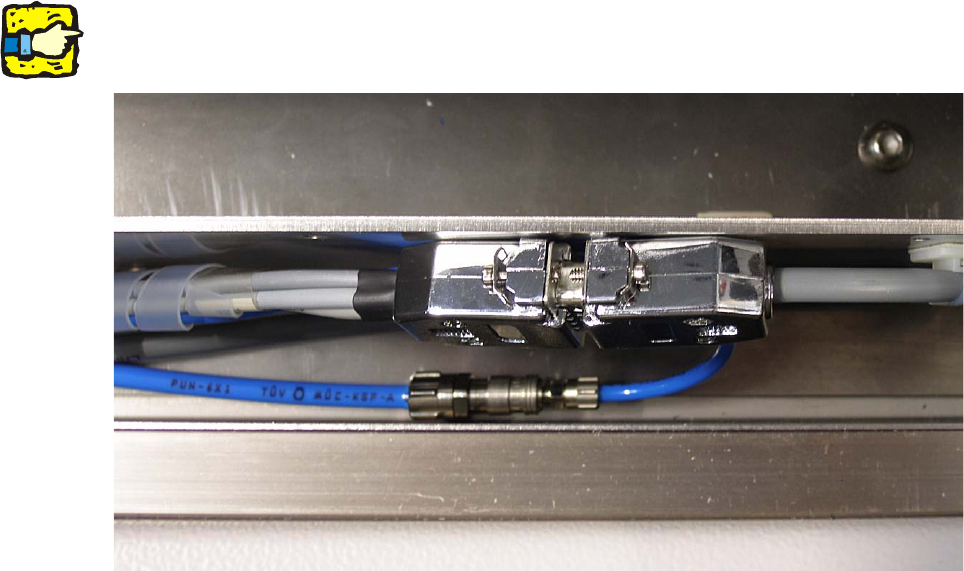

: Stecken Sie den Sub-D Stecker und die Sub-D Kupplung zusammen und verbinden Sie den
PUN 4 Schlauch vom Stopper mit dem PUN 6 Schlauch wie auf dem unteren Bild gezeigt.
1
Achten Sie darauf, dass alle Kabel und Schläuche in der Wanne versenkt sind und nicht nach
oben herausstehen. 1
1
1
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
32
1.8 Einstellungen
: Bevor Sie mit den Einstellungen beginnen, vergewissern Sie sich dass sich keine Fremdteile
in der Maschine befinden (Kopf-Crash-Gefahr!).
: Schalten Sie erst dann die Maschine ein und wechseln Sie in SITEST!
1.8.1 Einstellen des Sonarberos
Zum Einstellen des Sensors am Stopper benötigen Sie eine Einstelllehre in Form einer Testleiter-
platte. 1
: Fahren Sie die Transportbreite auf die Breite der Einstelllehre.
: Legen Sie die Leiterplatte in den Transport und fahren Sie sie über den Sensor am Stopper.
: Folgen Sie der folgenden Anleitung des Sensor-Herstellers zum Einstellen des Sensors.
1
Der Sensor verfügt über eine Teach-in-Verriegelung. Um diese zu entfernen, muss der Sensor für
einige Sekunden Spannungslos sein. Stecken Sie dazu einfach den gesamten Stopper am Sub-
D Stecker ab und kurz darauf wieder an. Der Sensor kann in den ersten 5 min nach jedem Power-
up eingestellt werden. 1
