1 Montageanleitung 27" SIPLACE X4 LBO 27" Ausgabe 09/2007 38 1 : Lockern Sie die beiden M6 Inbu sschrauben an der S toppereinheit. Lösen Sie die Schrauben nur leicht, damit der S topper nicht zu locker wird, es…
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
37

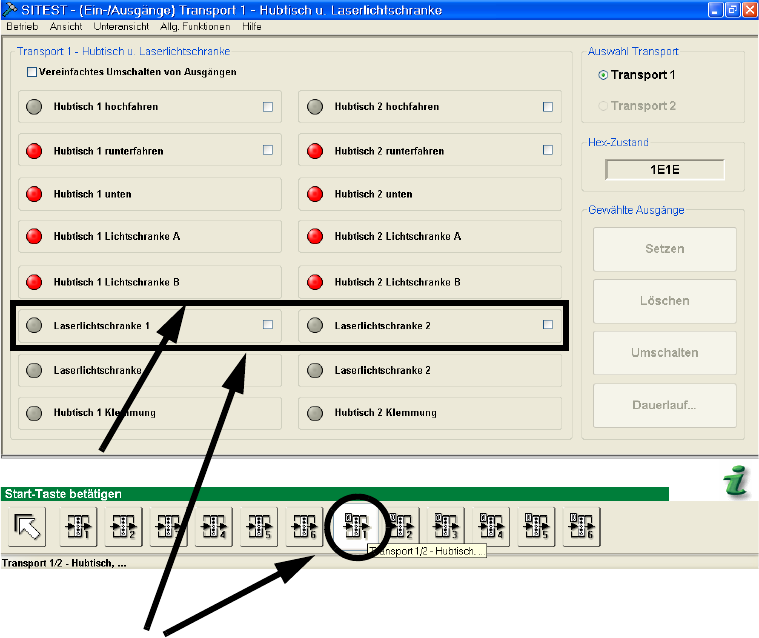

: Aktivieren Sie, je nach dem welchen Bereich sie einstellen wollen, die Lichtschranke 1 oder
Lichtschranke 2 durch Setzen des Häkchens. Klicken Sie anschießend auf „Setzen“ um die
Lichtschranke einzuschalten. Um die Lichtschranke nach der Einstellung wieder abzuschalten,
klicken Sie auf „Löschen“.
1
1
1
1
1
1
1
1
1
1
1
1
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
38
1
: Lockern Sie die beiden M6 Inbusschrauben an der Stoppereinheit. Lösen Sie die Schrauben
nur leicht, damit der Stopper nicht zu locker wird, es reicht ihn nach vorne und hinten verschie-
ben zu können.
1
Hier ein Häkchen für
Lichtschranke 1 im BB1
Klicken Sie auf „Setzen“,
um die LS einzuschalten
Klicken Sie auf „Löschen“
um die LS auszuschalten
Stopper zum Einstellen verschieben
Diese beiden Schrauben
lösen, um den Stopper
verschieben zu können
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
39
: Bei eingeschaltetem Laser wird nun die Einstell-Lehre an den Stopper geschoben.
Drücken Sie die Lehre nun an die feste Transportwange und an den Stopper und schieben sie
den Stopper in die Position, in der der Laser über die gesamte Kante der Einstell-Lehre zu se-
hen ist.
: Wenn der Stopper richtig eingestellt ist, entnehmen Sie vorsichtig die Einstell-Lehre und
schrauben Sie die beiden zuvor gelösten Inbusschrauben wieder fest.
Überprüfen Sie anschließend ob die Stopperposition noch passt.
Verlacken Sie die Schrauben mit Schraubensicherungslack, wenn die Stopper richtig einge-
stellt sind.
1
1
1
ACHTUNG:
Schalten Sie die Laserlichtschranken sofort nach erfolgreichem Einstellen der Stopper wieder ab
und deaktivieren Sie den „Sicherheitsmodus (Reduzierte Geschwindigkeit)“ wieder, wenn Sie die
Einstellung abgeschlossen haben. 1
1
1
Drücken Sie die Einstell-Lehre in diese Richtungen
