LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
7
1.6 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinen-
ständer-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1.6.1 Definitionen
1
Hinweis 1
1
1
1
Vorsicht 1
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
8
1.6.2 Laserschutzhinweise
1
Laserstrahlung! 1
Die Strahlung der Laserdiode im LP-Transport (Rot-
licht bzw. IR-Licht) ist für das menschliche Auge
schädlich. 1
ÆBlicken Sie deshalb nicht in den Laserstrahl!
ÆAchten Sie auf mögliche Reflexionen des Laser-
strahls während des Betriebs.
1
1
1
1
1
1
1
Die Ausgangsleistung des Laserstrahls beträgt am Lesefenster max. 1,0 mW. Die Lichtschranke
ist deshalb in die Schutzklasse 2 eingeordnet. 1
Jede Manipulation an der Lichtschranke muß unterbleiben. 1
1
1
1
1
1
1
1
1
1
1
LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
9
1.7 Mechanischer Einbau der Stopper und Verlegung
der Pneumatikschläuche und Anschlusskabel
: Fahren Sie den Bestückautomaten herunter und schalten Sie ihn am Hauptschalter aus.
1
Es gelten die unter 1.6 genannten Sicherheitshinweise! 1
1
1.7.1 Verlegung der Pneumatikschläuche und Anschlusskabel

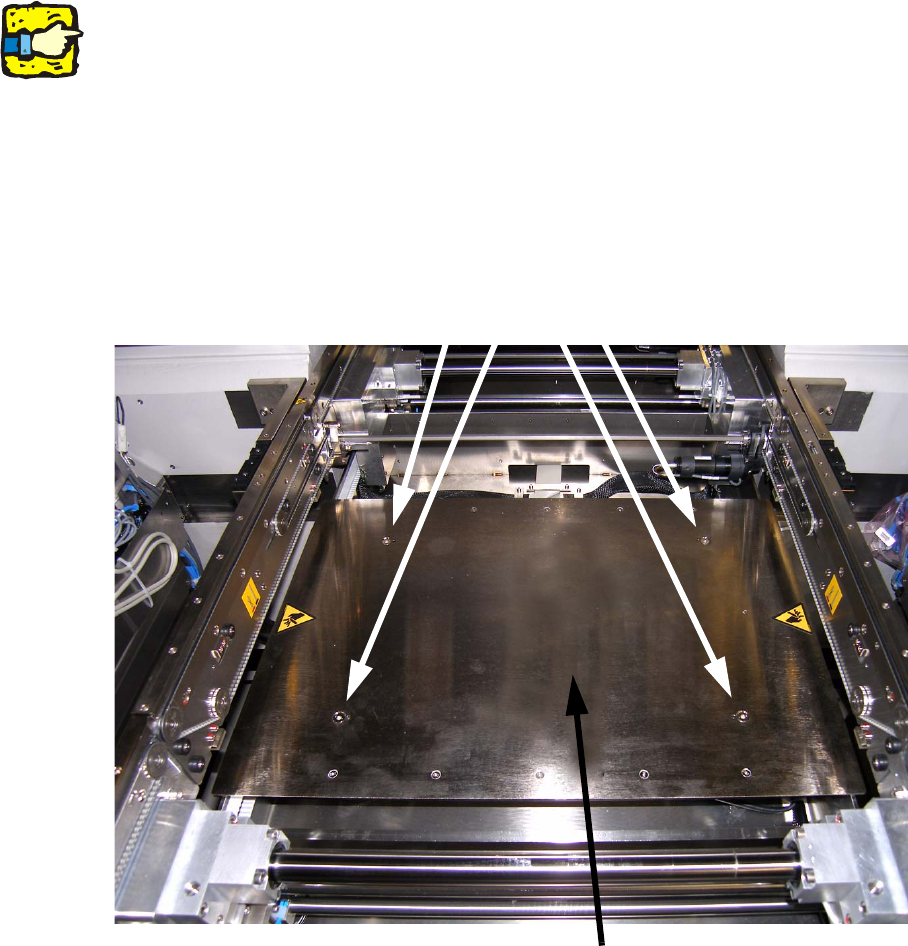

: Entfernen Sie die beiden Hubtischplatten aus BB1 und BB2, indem Sie je Hubtisch die vier un-
ten gekennzeichneten Inbusschrauben lösen.
1
1
Hubtischplatte
Inbusschrauben
