LBO 27" 1 Montageanleitung 27" SIPLACE X4
Ausgabe 09/2007
9
1.7 Mechanischer Einbau der Stopper und Verlegung
der Pneumatikschläuche und Anschlusskabel
: Fahren Sie den Bestückautomaten herunter und schalten Sie ihn am Hauptschalter aus.
1
Es gelten die unter 1.6 genannten Sicherheitshinweise! 1
1
1.7.1 Verlegung der Pneumatikschläuche und Anschlusskabel
: Entfernen Sie die beiden Hubtischplatten aus BB1 und BB2, indem Sie je Hubtisch die vier un-
ten gekennzeichneten Inbusschrauben lösen.
1
1
Hubtischplatte
Inbusschrauben
1 Montageanleitung 27" SIPLACE X4 LBO 27"
Ausgabe 09/2007
10

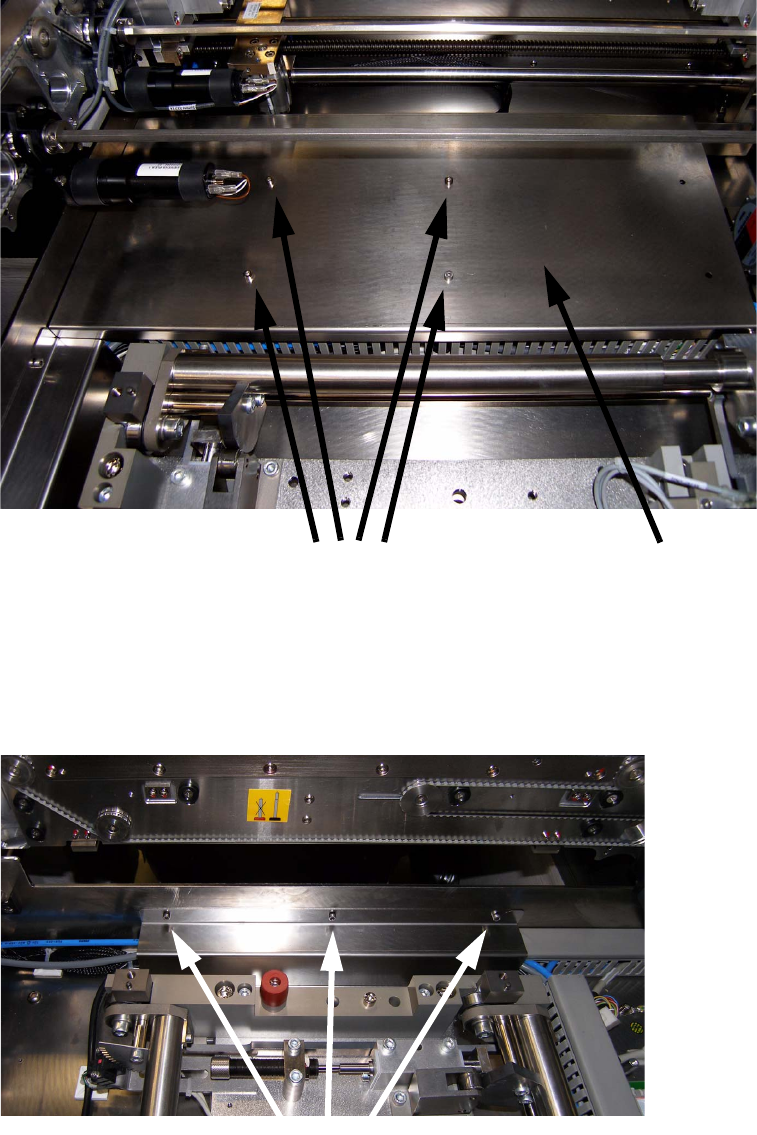

: Demontieren Sie das Abdeckblech über der Umsetzplatine im BB2. Lösen Sie dazu die vier
markierten Inbusschrauben.
1
1
: Entfernen Sie die metallene Kabelschachtabdeckung in BB 2. Lösen Sie die drei im Bild mar-
kierten Inbusschrauben.
1
4 Inbusschrauben
Abdeckblech Umsetzplatine
3 Inbusschrauben
