54 10. 维修零件清单 主板装配 40199131 No. 部件 名称 Parts No. ( 型号 ) ① 主板 ADS - BSKLML00 - 0A1E ② CPU( 附带风扇 ) 96MPI5S - 2.3 - 6M1 1T1 ③ 存储器 AQD - D4U8GN24 - HE ※ 40199131 是装配好上述部件部件状态下的货号 光学单元装配 40218416 No. 部件 名称 Parts No. ( 型号 ) ① 环…
53
信息内容
信息概要
AI
模型管理画面
请输入图像名称
未输入图像名称的状态下，按下图像保存按钮时予以显示。请输入
图像名称。
图像名称包含禁用字符
图像名称中含有文件名禁用字符时予以显示。请输入禁用字符以外
的内容。
存在同名图像。是否需要覆盖？
按下保存图像时，已有同名图像存在时予以显示。
按下 Yes，则覆盖保存图像。
按下
No
，不做任何处理关闭消息对话框。
图像已保存
在正常保存了学习用图像和缩略图图像时予以显示。
请选择需要删除的图像
按下了图像删除按钮时，却未选择图像时予以显示。请在选择了图
像后再按下图像删除按钮。
是否删除所选图像？
选择了图像，按下了图像删除按钮时予以显示。
按下 Yes 时，将删除全部选择的图像。
按下
No
时，不执行删除关闭消息对话框。
学习中
…
在执行机械学习过程中予以显示。学习结束后自动关闭。
学习失败
所保存图像的种类及数量少时予以显示。
学习图像数量过多。
在保存图像过多状态下进行机械学习，导致内存不足时予以显示。
请减少图像的数量。
请输入
AI
模型名称
在模型名称输入对话框，未输入
AI
模型名称就按下了
OK
时予以
显示。
AI
模型名称包含禁用字符。
在模型作成时，包含文件名禁用字符时予以显示。请输入禁用字符
以外的内容。
说明中不能包含逗号。
在说明中包含逗号时予以显示。
请选择一个模型
在未选择
AI
模型的状态下，按下删除按钮、模型导出按钮、学习
图像确认按钮中的任意一个时予以显示。
请选择
AI
模型。
是否要删除所选的
AI
模型？
在选择了
AI
模型的状态下，按下删除按钮时予以显示。
按下 Yes 时，将删除所选择的 AI 模型。
按下
No
时，不执行删除关闭消息对话框。
未找到模型
在模型信息文件的形式不正确时，或者未找到
AI
模型时予以显示
。
存在同名模型名称。是否需要覆
盖？
在模型作成时，已存在同名的模型时予以显示。
按下 Yes 时，将覆盖现有模型。
按下
No
时，不执行删除关闭消息对话框。
54

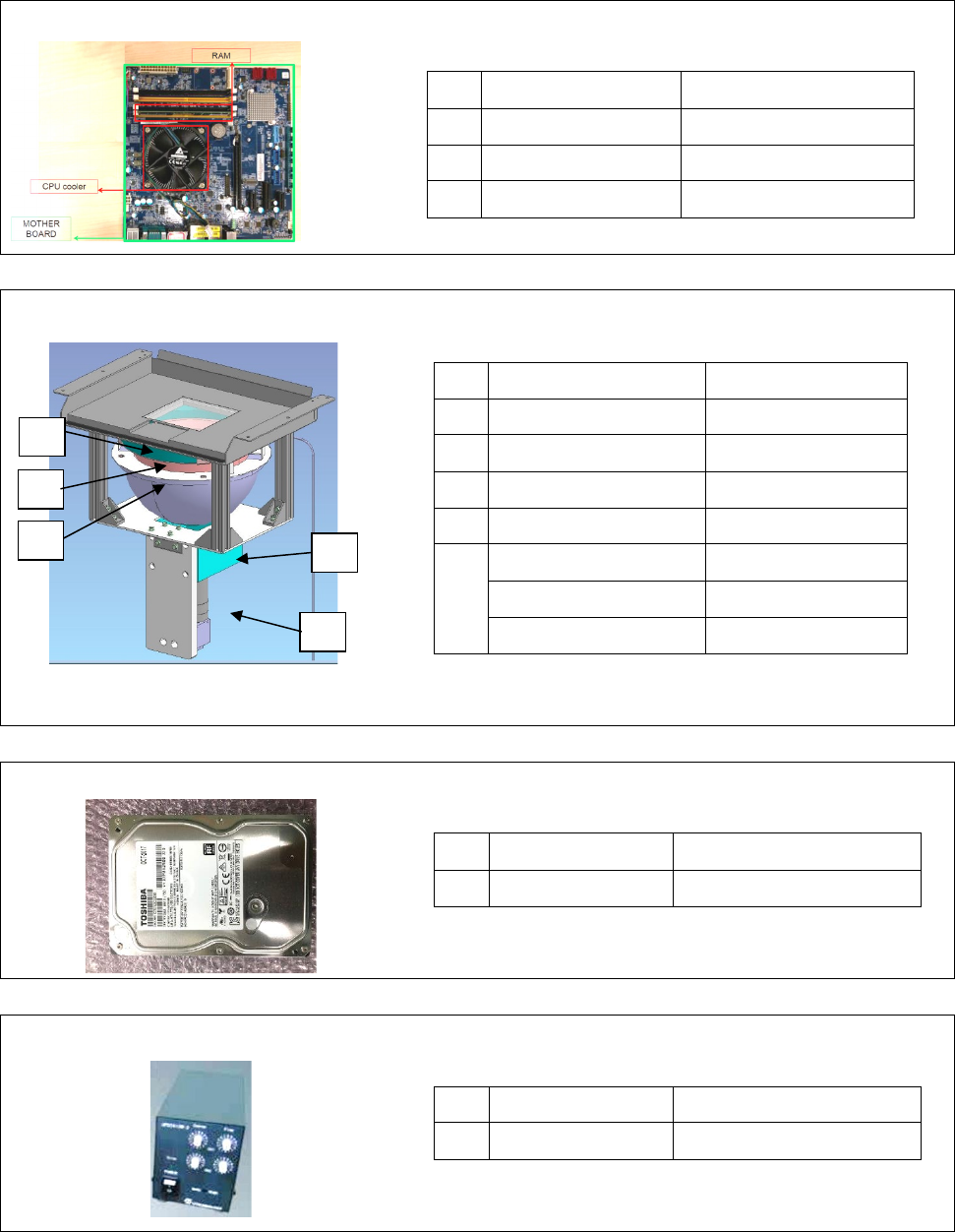

10. 维修零件清单
主板装配
40199131
No.
部件名称
Parts No.(
型号
)
① 主板
ADS-BSKLML00-0A1E
② CPU(附带风扇)
96MPI5S-2.3-6M11T1
③ 存储器
AQD-D4U8GN24-HE
※40199131 是装配好上述部件部件状态下的货号
光学单元装配
40218416
No.
部件名称
Parts No.(
型号
)
① 环形照明（蓝色）
ULR-172B208
② 环形照明（红色）
ULR-134R170
③ 圆形照明
UDM-200R
④ 同轴落射照明
USCO-75R72
⑤ 相机单元
镜头
VS-LLD50-EDL
相机
DU657M
※40218416 是装配好上表主要部件＋框架类状态下的货号。
相机和镜头已调整好。
HDD 40218417
No.
部件名称
Parts No.(
型号
)
①
HDD DT01ACA050
※OS、图像处理认证、机器数据已经设置好。
※委托维修保养时请告知机器制造号码。
照明电源
40199121
No.
部件名称
Parts No.(
型号
)
①
照明电源
UPD2450W-4S
①
②
④
⑤
③
◆ 修订履历
Revision 日期 修订页 修订内容 备注
00 2017.11 初版
01 2018.09 全面修订
对应软件
Ver.1.01
增加了维修部件
改订
02 2019.07 全面修订 对应软件 Ver.1.10 改订
