PG-01_使用说明.pdf - 第33页
31 5.4. 导入 元件 数据 1. 启动元件 DB （ Comp ON ent Dat abase ） ，使 M DB 文件处于打开状态， 选择读入文件 (F) 菜单的外部数据（导入 XI ） 2. 在打开文件对话框的文件种类中选择『图像数据文件（ *.CSV ）』 ，选择有对象 csv 文件的驱动器和文件夹
30
5.3.11.
测定数据的保存
请按下[保存]按钮。保存作成的元件数据。
实施保存后，跳转至新作成状态的画面。
※按照制作顺序将器件组数据输出到 CSV 文件。
注 記
将样品返回给贴片机时，请确认没有发生导线弯曲和破损。
如果发生破损或弯曲，贴片机可能无法识别。
31
5.4.
导入元件数据

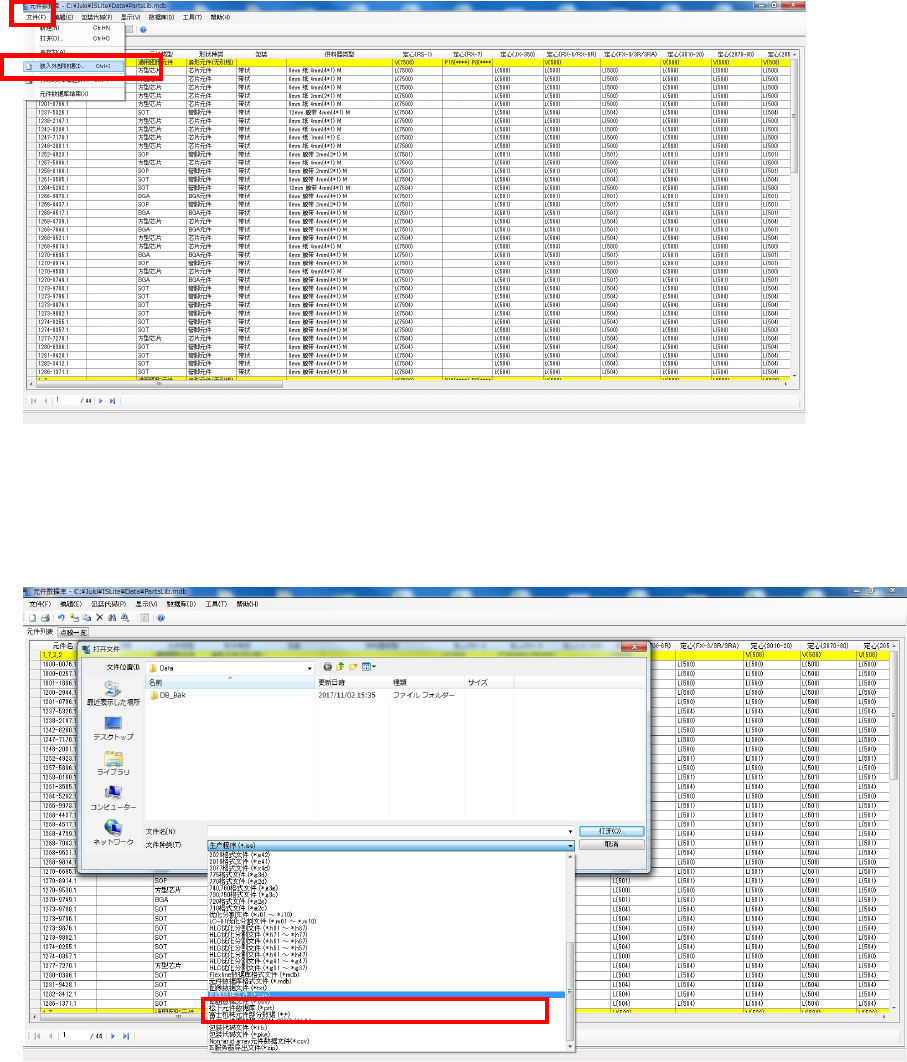

1. 启动元件 DB（CompONent Database），使 MDB 文件处于打开状态，
选择读入文件(F)菜单的外部数据（导入 XI）
2. 在打开文件对话框的文件种类中选择『图像数据文件（*.CSV）』，选择有对象
csv 文件的驱动器和文件夹
32

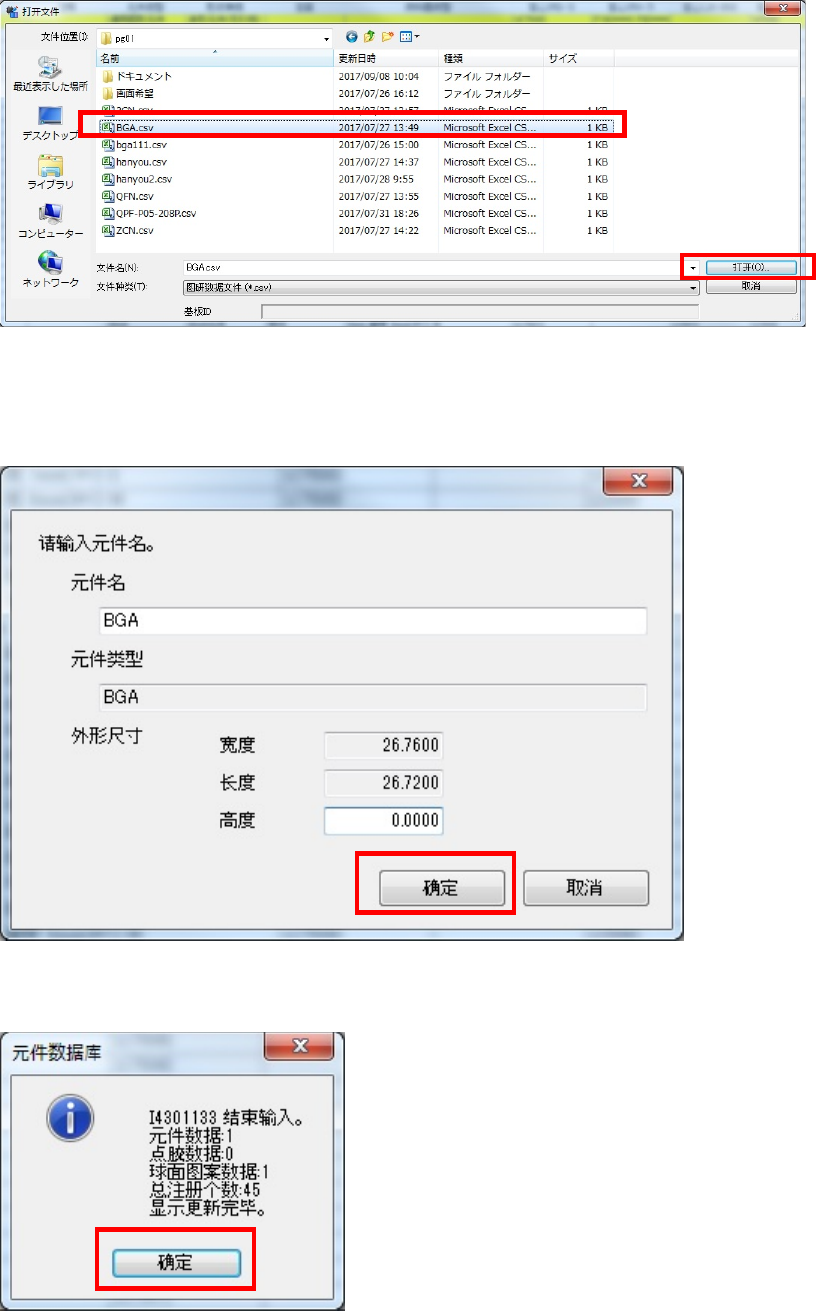

3. 选择导入的对象 CSV 文件，按下『打开』按钮
4. 请确认在 PG-01 中作成的数据（元件名称・外形尺寸）后，按下『OK』按钮
5. 关闭导入结束的确认对话框
