Installationsanleitung Stationsso ftware Version 704.01 Ausgabe 04/2010 5.4.4 Auswahl des Maschinentyps Abb. 5-11 Auswahl des Maschinentyps → Aktivieren Sie die Optionsschaltfläche für den Masch inentyp, für den die Soft…
Installationsanleitung Stationssoftware Version 704.01 Ausgabe 04/2010
5.4.1 Sprachauswahl
→ Wählen Sie die Sprache aus, die während der Installation verwendet werden soll.
Zur Auswahl stehen German (Germany) und English (United States).
Abb. 5-9: Sprachauswahl
→ Klicken Sie auf die Schaltfläche OK.
5.4.2 Installation der Systemdateien
Die Installation der erforderlichen Systemdateien wird durchgeführt, falls sie noch nicht auf dem
Maschinenrechner vorhanden sind. Nach der Installation wird der Maschinenrechner automatisch neu
gestartet. Die Anmeldung als Administrator erfolgt ebenfalls automatisch.
Die Installation der Stationssoftware wird mit der Begrüßung fortgesetzt.
5.4.3 Begrüßung
Abb. 5-10 Begrüßung
→ Klicken Sie auf die Schaltfläche Weiter.
36 von 60
Installationsanleitung Stationssoftware Version 704.01 Ausgabe 04/2010
5.4.4 Auswahl des Maschinentyps
Abb. 5-11 Auswahl des Maschinentyps
→ Aktivieren Sie die Optionsschaltfläche für den Maschinentyp, für den die Software konfiguriert werden
soll.
→ Klicken Sie auf die Schaltfläche Weiter.
5.4.5 Auswahl der Hardwarekonfiguration
Der Dialog "SIPLACE Setup" wird geöffnet, in welchem Sie festlegen, ob die Hardware für Ein-
Rechnerbetrieb oder Zwei-Rechnerbetrieb konfiguriert werden soll. Der Ein-Rechnerbetrieb ist standard für
die Bestückautomaten der SX-Serie.
Abb. 5-12: Dialog "SIPLACE Setup"
→ Klicken Sie auf die Schaltfläche "Ein-Rechner-Konfiguration".
37 von 60
Installationsanleitung Stationssoftware Version 704.01 Ausgabe 04/2010
→ Klicken Sie auf die Schaltfläche Weiter.
5.4.6 Eingabe der Maschinen-Identifikations-Nummer (MID)

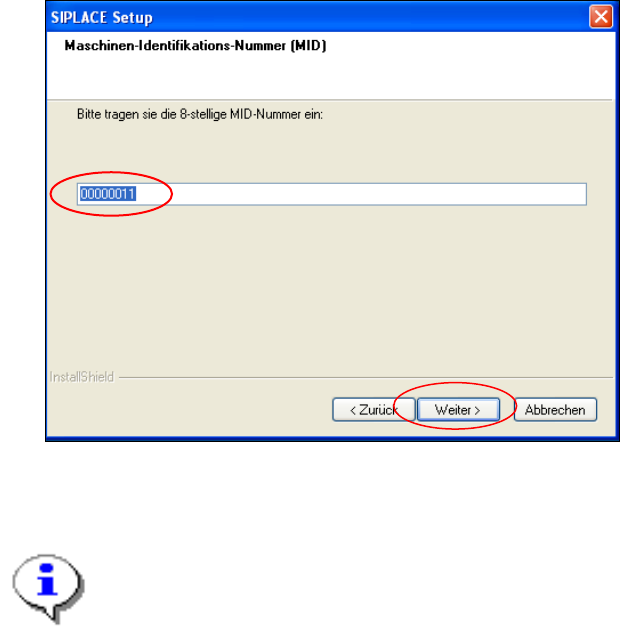

Abb. 5-13: Eingabe der Maschinen-Identifikations-Nummer MID
→ Geben Sie in das Editierfeld die 8-stellige Maschinen-Identifikations-Nummer ein.
Hinweis:
− Die MID finden Sie jeweils auf einem Klebeschild, dass sich seitlich
an den Hauben direkt unterhalb des Aufklebers für die Nummer des
jeweiligen Stellplatzes befindet. Die Zahl nach dem Bindestrich hinter
der MID gibt nur die Nummer des Stellplatzes an und wird nicht
eingegeben (z. B. 00000001-2 für Stellplatz 2).
− Nach einem Upgrade (von 60x und 70x) ist die korrekte MID schon
eingetragen.
→ Klicken Sie auf die Schaltfläche Weiter.
38 von 60
