YSM40R_KMB-100_mpl - 第17页

KMB-100-1607 2 1 4 2 5 2 18 18 21 2 9 5 6 10 13 8 6 11 14 17 15 1 3 7 16 17 12 18 19 18 19 20 25 20 21 26 26 26 22 22 23 23 24 26 24 26 26 26 25 27 27 28 28 28 28 3 2 Cover FES46 Moving Part Feeder Holder

100%1 / 77
KMB-100-1607
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 KMB-M3751-00 PLATE,FEEDER 1 /
Í
2 KLF-M3754-01 PLATE,FRONT 2 /
Í
3 KMB-M3755-00 PLATE,UPPER 2 /
Í
4 KLF-M3757-00 SHAFT,GUIDE 2 /
Í
5 KLF-M375H-00 RAIL,GUIDE 12P 1 /
Í
6 KLF-M375N-00 GUIDE,FEEDER UNDER 1 /
Í
7 KMB-M375T-00 PLATE,UPPER L 1 /
Í
8 KMB-M375T-50 PLATE,UPPER R 1 /
Í
9 KLF-M375X-00 GUIDE,FEEDER UNDER 3 /
Í
10 KLF-M375X-50 GUIDE,FEEDER UNDER 1 /
Í
11 KMB-M3761-00 PLATE,MAIN 1 /
Í
12 KLF-M3763-00 CAM FOLLOWER 1 /
Í
13 KLF-M3764-00 PIN 2 /
Í
14 KMB-M3765-00 TAPE 2 /
Í
15 KMB-M3714-00 PIN,MARK 2 /
Í
16 KHY-M371R-00 RAIL GUIDE 12P 3 /
Í
17 KHY-M372P-00 SUPPORT,LEVER 46 /
Í
18 KHY-M372R-00 GUIDE,FEEDER UNDER 3 /
Í
19 KHY-M372S-01 SPRING,SUPPORT 46 /
Í
20 91312-03012 BOLT,HEX.SOCKET HEAD 2
21 91312-03018 BOLT,HEX.SOCKET HEAD 10
22 91312-05014 BOLT,HEX.SOCKET HEAD 2
23 91312-05016 BOLT,HEX.SOCKET HEAD 8
24 91312-06014 BOLT,HEX.SOCKET HEAD 10
25 91312-06020 BOLT,HEX.SOCKET HEAD 4
26 91609-20005 PIN, SPRING 2
27 95302-08700 NUT, HEXAGON 1
28 98702-03006 SCREW, FLAT HEAD 40
29 98902-03004 SCREW, BINDING HEAD 101
30 99480-04012 PIN, PARALLEL 2
31 99480-06012 PIN, PARALLEL 2
32 99480-06020 PIN, PARALLEL 8
33 90990-30J097 SHIMS 1
34
35
36
37
38
No. Part No. Part Name Q’ty Remarks Rev. Rank Level
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
3
1
Bank FES46 Rail Guide
Feeder Holder
KMB-100-1607
2
1
4
2
5
2
18
18
21
2
9
5
6
10
13
8
6
11
14
17
15
1
3
7
16
17
12
18
19
18
19
20
25
20
21
26
26
26
22
22
23
23
24
26
24
26
26
26
25
27
27
28
28
28
28
3
2

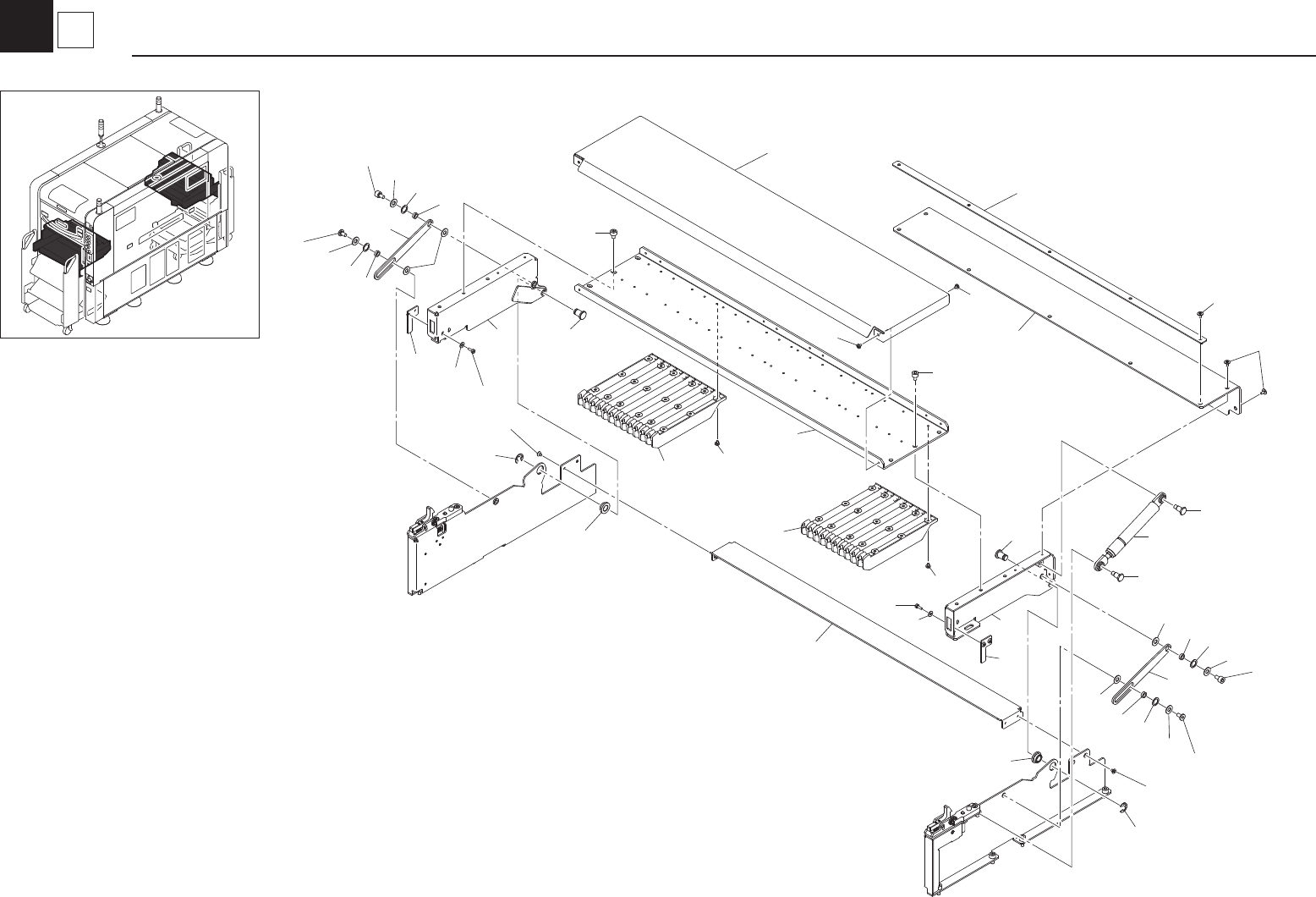

Cover FES46 Moving Part
Feeder Holder
KMB-100-1607
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 KLF-M3741-00 PLATE,STOPPER 2 /
Í
2 KLF-M3742-00 WASHER 4 /
Í
3 KMB-M3743-00 STOPPER,TAPE GUIDE 1 /
Í
4 KMB-M3744-00 PLATE,HOLD 1 /
5 KLF-M3745-00 BOLT,DAMPER 2 /
Í
6 KLF-M374D-00 BUSH,FLANGE 2 /
Í
7 KMB-M374H-00 PLATE,OBSTRUCTIVE 1 /
8 KLF-M374J-00 GAS DAMPER 1 A
Í
9 KMB-M374M-00 COVER,TOP 1 /
Í
10 KLF-M374N-00 DOG,SENSOR R 1 /
Í
11 KLF-M374N-50 DOG,SENSOR L 1 /
Í
12 KLF-M374P-01 PLATE,UPPER 1 /
Í
13 KMB-M374R-00 ARM,UPPER GUIDE R 1 /
Í
14 KMB-M374R-50 ARM,UPPER GUIDE L 1 /
Í
15 KLF-M374S-00 GUIDE,FEEDER UPPER 3 /
Í
16 KLF-M374T-00 GUIDE,FEEDER UPPER 1 /
Í
17 KLF-M374X-00 PIN,HINGE 2 /
Í
18 90990-28J193 WASHER,PLAIN 4
19 99002-07600 CIRCLIP 2
20 90990-01J071 BOLT, HEX. SOCKETHEAD 4
21 90990-01J074 BOLT, HEX. SOCKETHEAD 2
22 90990-46J005 BOLT, THIN HEAD 9
23 91312-05006 BOLT,HEX.SOCKET HEAD 6
24 91312-05008 BOLT,HEX.SOCKET HEAD 2
25 92902-03200 WASHER, PLAIN 4
26 92902-05200 WASHER, PLAIN 8
27 98702-03004 SCREW, FLAT HEAD 4
28 98902-03004 SCREW, BINDING HEAD 73
29
30
31
32
33
34
35
36
37
38
No. Part No. Part Name Q’ty Remarks Rev. Rank Level
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
3
2
Cover FES46 Moving Part
Feeder Holder
