Üzemeltetési útmutató SIPLACE S-27 HM 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.9 Érzékelő rendszerek
99
3.9.4 NYÁK-kamera, standard (típus: 5) 27
3.9.4.1 Felépítése
3

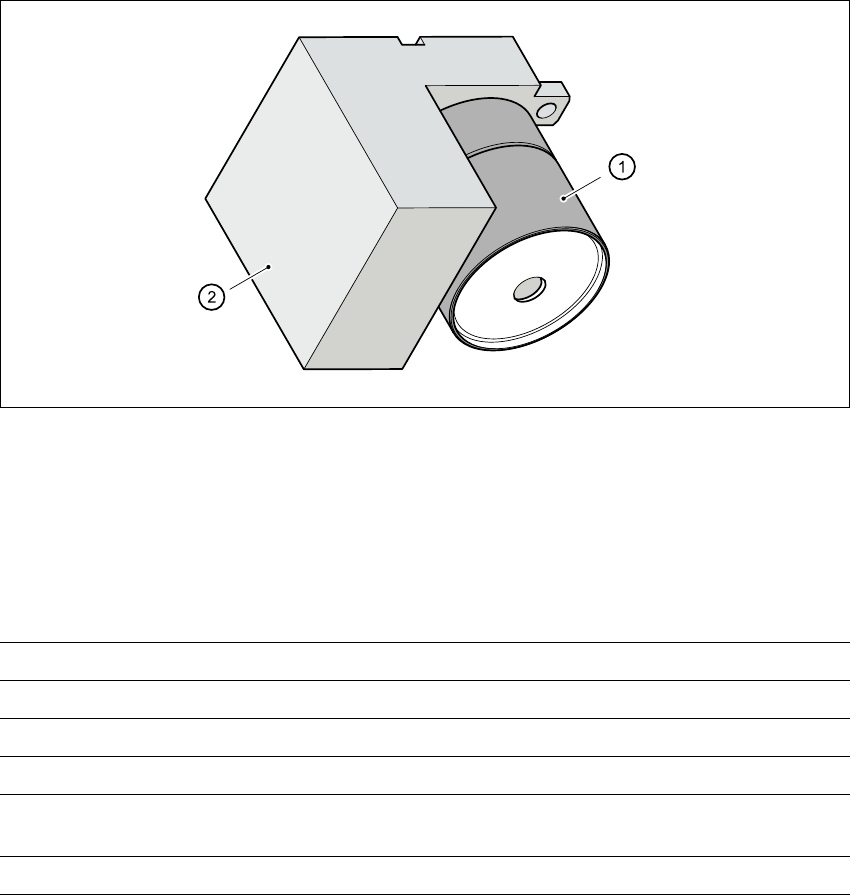

3.9 - 3 ábra NYÁK-kamera, standard (típus: 5) 27
(1) NYÁK-kamera, optika és megvilágítás
(2) Kameraerősítő
3.9.4.2 Műszaki adatok - NYÁK-kamera, standard (típus: 5) 27
3
3
Illesztési jelek max. 3, beültetési programonként
Könyvtár-tároló max. 255 illesztési jeltípus - rendszer illesztési jel
≥ 249
Képfeldolgozás Geometric Alignment
Világítási mód Felülvilágítás
Felismerési idő jelenként/
tintapontonként
0,4 s
Látómező 5,7 mm x 5,7 mm
3 Műszaki adatok Üzemeltetési útmutató SIPLACE S-27 HM
3.10 NYÁK szállítószalag Software-verzió: SR.503.xxKiadás: 07/2003 HU
100
3.10 NYÁK szállítószalag
3.10.1 Leírás
Szabvány szerint az automata egyszeres szállító szerkezettel van ellátva. A dupla NYÁK-
szállítószalag opcióként szállítható. Igény szerint válassza a NYÁK szállítószalag bal vagy jobb
oldalát stacioner szállító oldalnak.
A beültetéshez a nyomtatott áramköri lap az alsó oldala felől kerül befogásra. Ezért a nyomtatott
áramköri lap felső oldala és a beültetőfej közötti távolság minden nyomtatott áramköri lap
esetében változatlan marad, és nem függ a nyomtatott áramköri lap vastagságától. Ennek
megfelelően a beültetési ráta sem függ a NYÁK-vastagságtól. Ezen túlmenően optimálható a
NYÁK-jelközpontosítás is. A NYÁK-felület és a NYÁK-kamera közötti állandó távolság
következtében a NYÁK-kamera fókusza mindig azonos élességgel van a NYÁK-felületre állítva.
A NYÁK-jelkontúrok leképezése a NYÁK-kamera CCD-chipjén optimális. 3
A nyomtatott áramköri lap szállítószalagjának szélességét egy integrált szabályzókör
elektronikusan állítja be és ellenőrzi. Ez program-meghívással választható ki. Ekkor a
szabályozóelektronika olyan hosszan aktiválja a léptető motorokat, amíg a kívánt szélességet el
nem éri. A szélességbeállítás tehát független a többi gépkomponenstől. 3
A szállítási magasság úgy választható ki, hogy az automata 830, 900, 930 vagy 950 mm szállítási
magasságú sorokban integrálható. Az egyes automaták NYÁK szállítószalagjai (konvejor) közötti
kommunikáció választhatóan a SIEMENS- vagy SMEMA-porton keresztül történik. A dupla
szállítószalaghoz és az egyszeres szállítószalaghoz is választható a fix bal vagy jobb
szállítószalag-oldal. A fix szállítószalag-oldal átszerelése jobbról balra vagy fordítva ennél a
szállítószalagnál könnyebben lehetséges. 3
A nyomtatott áramköri lapok szállítását optikai érzékelők ellenőrzik és vezérlik. Ha a nyomtatott
áramköri lap elérte a beültetőterületet, és áthaladt a fénysorompón, akkor lefékeződik. A lézer-
fénysorompó érzékeli a nyomtatott áramköri lap pozícióját. Amint a nyomtatott áramköri lap elérte
az előírt pozíciót, a szállítószalag megáll és a nyomtatott áramköri lap az alsó oldala felöl
befogásra kerül. 3
3
Üzemeltetési útmutató SIPLACE S-27 HM 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.10 NYÁK szállítószalag
101
3.10.2 Egyszeres szállítószalag
3.10.2.1 Felépítése
3
3.10 - 1 ábra NYÁK-egyszeres szállítószalag
3
(1) Bemeneti szállítószalag
(2) Közbülső szállítószalag
(3) Kimeneti szállítószalag
(4) Emelőasztal
(5) Szélességbeállítás
T NYÁK-szállítási irány
