3.10.3 Dupla szállítószalag
3.10.3.1 Felépítése
3

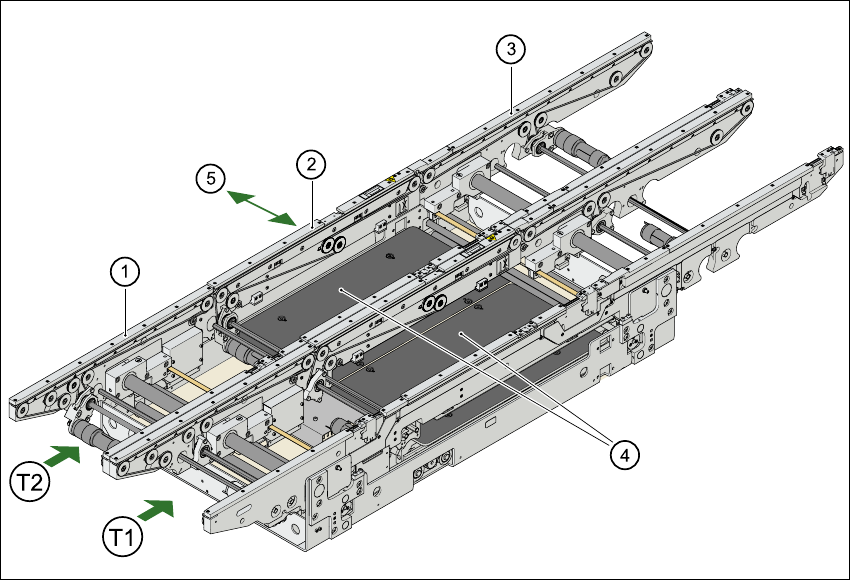

3.10 - 2 ábra NYÁK-szállítószalag - dupla szállítószalag
(1) Bemeneti szállítószalag
(2) Közbülső szállítószalag
(3) Kimeneti szállítószalag
(4) Emelőasztal
(5) Szélességbeállítás
T1 1-es szállítási nyomvonal
T2 2-es szállítási nyomvonal
3 Műszaki adatok Üzemeltetési útmutató SIPLACE S-27 HM
3.10 NYÁK szállítószalag Software-verzió: SR.503.xxKiadás: 07/2003 HU
104
3.10.3.2 Műszaki adatok - Dupla szállítószalag
3
Fix szállítási szél Jobbra (standard), balra (opció)
Max. alkatrész-magasság
6 mm a 12 szegmenses-Collect&Place-fej
8,5 mm a 6 szegmenses-Collect&Place-fej
Nyomtatott áramköri lapformátum 50 mm x 50 mm 508 mm x 216 mm-ig
2" x 2" 20" x 8,5"-ig
túl hosszú NYÁK 610 mm-ig (24"), (opció)
Nyomtatott áramköri lapvastagság 0,5 mm - 4,5 mm
Max. nyomtatott áramköri lapgörbület Felfelé: 4,5 mm - NYÁK-vastagság
Lefelé: 0,3 mm + a NYÁK-vastagsága
Szabad tér a NYÁK alján Standard: 25 mm
Opció: max. 40 mm
NYÁK-szállítási magasság 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opció)
930 mm± 15 mm (opció)
950 mm ± 15 mm (SMEMA-opció)
A port típusa SIEMENS (standard)
SMEMA (opció)
AR-szabad vezetési perem 3 mm
NYÁK-csereidő 2,5 s
Szállítási mód szinkron vagy aszinkron
Beültetési tartalom szállítás szerint szinkron: különböző, aszinkron: azonos
NYÁK-szélesség szállítás szerint azonos
Rosszjelfelismerés szinkron: nem lehetséges, aszinkron: lehetséges
Automata szélességbeállítás szinkron: nem lehetséges, aszinkron: lehetséges
Üzemeltetési útmutató SIPLACE S-27 HM 4 Az automata felállítása
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 4.1 Szállítási méretek
105
4 Az automata felállítása
4.1 Szállítási méretek
4

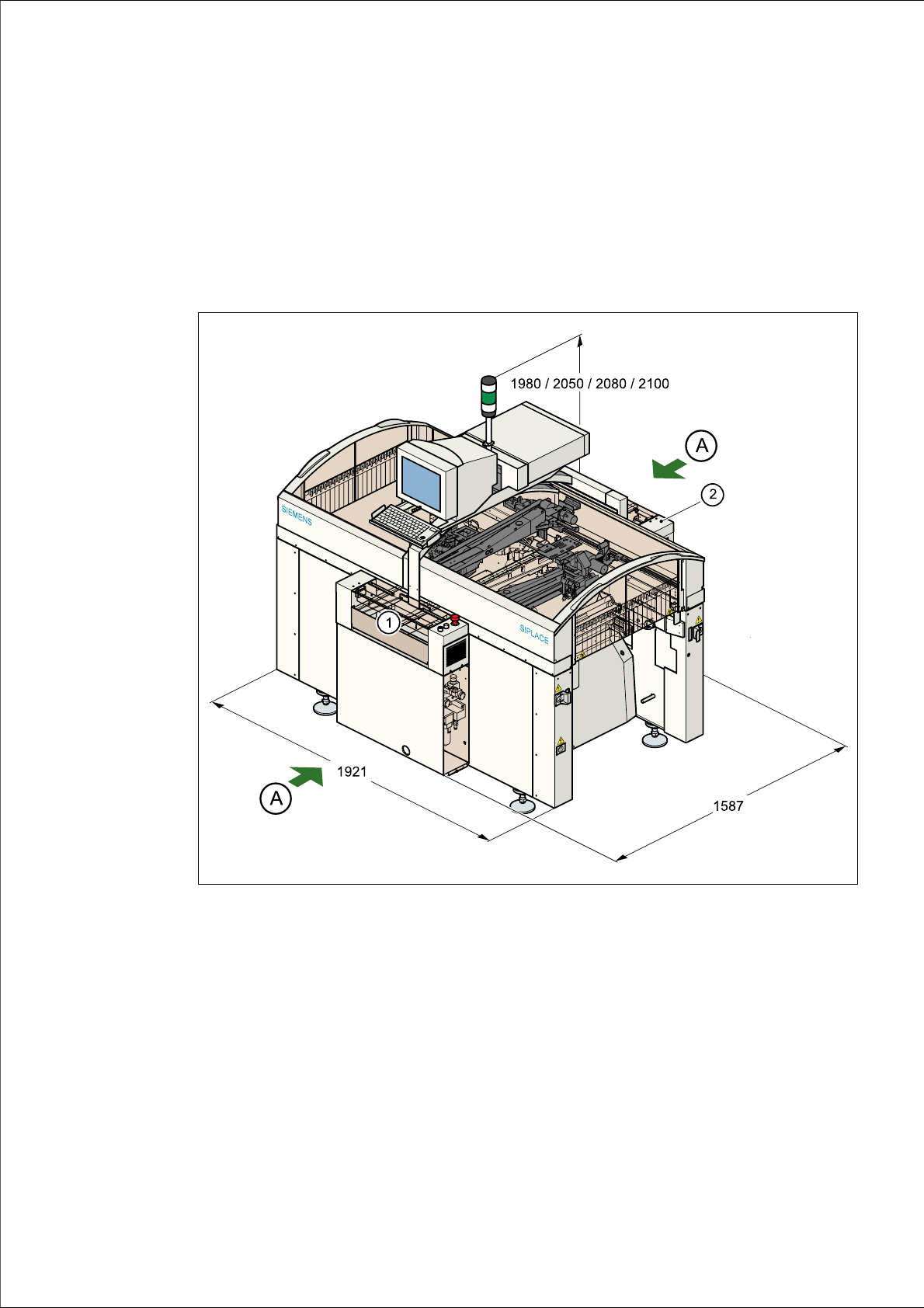

4.1 - 1 ábra Az automata felállítási és szállítási méretei
A A targonca felfekvési pontjai (villahosszúság 1600 mm)
(1) Bemeneti szállítószalag
(2) Kimeneti szállítószalag
A nyomtatott áramköri lapok standard szállítási magassága 830 mm ± 15 mm. Az automata
standard teljes magassága 1980 mm. Amennyiben a nyomtatott áramköri lapok szállítási
magassága 950 mm (SMEMA-opció), akkor a teljes magasság értéke 2100 mm.
