Üzemeltetési útmutató SIPLA CE S-27 HM 5 Kezel ő , beállító és szerviztechnikus Software-verzió: S R.503.xx Kiadás: 07/2003 HU 5.8 Alkatrészek utántöltése 123 5.8 Alkat rész ek ut ántöl tése A Bar-kó ddal ren delke z ő é…
5 Kezelő, beállító és szerviztechnikus Üzemeltetési útmutató SIPLACE S-27 HM
5.7 Adagolóhiba elkerülése Software-verzió: SR.503.xxKiadás: 07/2003 HU
122
5.7.4 AR-koordinátarendszer és átvételi szög
5

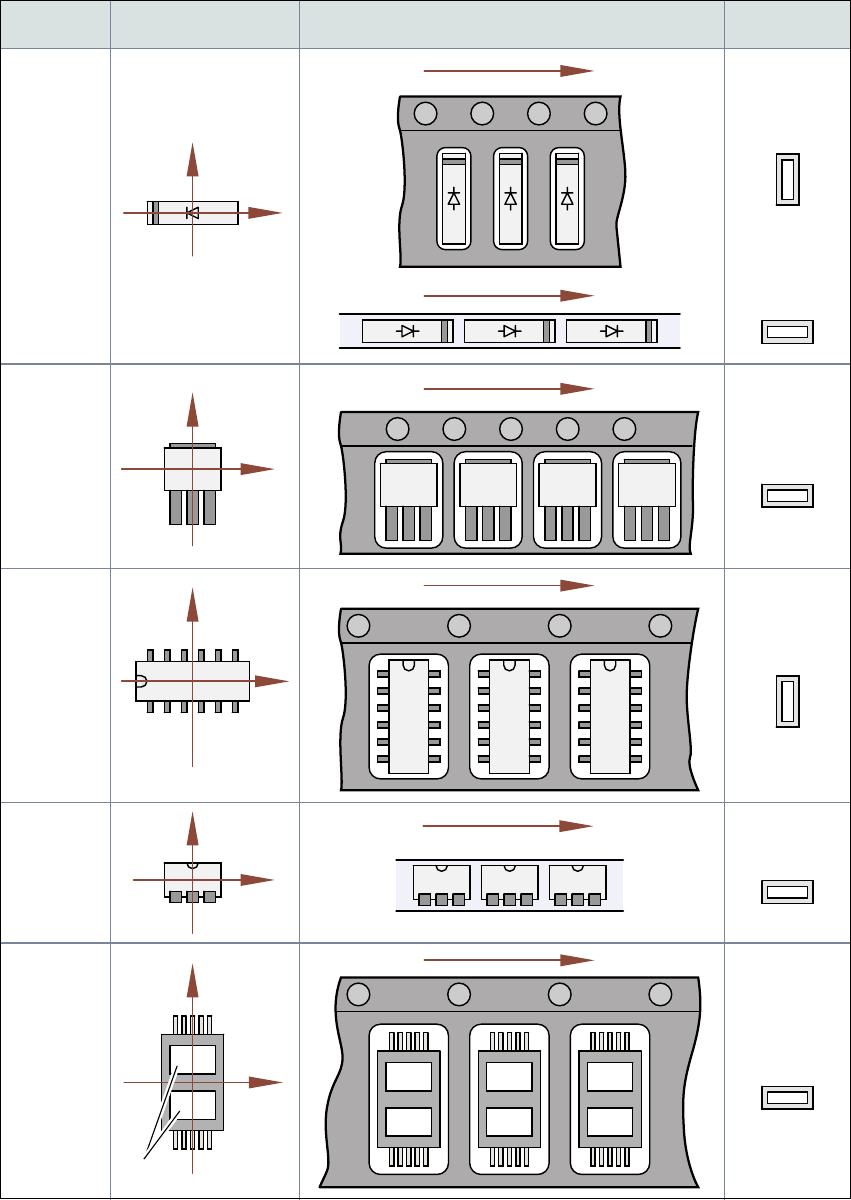

5.7 - 2 ábra Az alkatrész helye és átvételi szöge
Speciális
alkatrész
Rúd-tár:
Chip-
alkatrészek
sarkítva
0402
2220
Az anódot a pozitív
X-tengelyhez kell
igazítani.
Toktípus 0°-leírási hely
A bevezetés helye
Átvételi szög/
pipetta-szög
Heveder:
SOT23
Rúd-tár:
Heveder:
Heveder:
SO-IC
DIL-IC
SOT 194
Heveder:
Lyukak
Y
X
Y
X
Y
X
Y
X
Y
x
90°
90°
0°
90°
-90°
0°
Üzemeltetési útmutató SIPLACE S-27 HM 5 Kezelő, beállító és szerviztechnikus
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 5.8 Alkatrészek utántöltése
123
5.8 Alkatrészek utántöltése
A Bar-kóddal rendelkező és a Bar-kód nélküli alkatrészek utántöltésére vonatkozó információkat
az online súgóban talál.
Æ Ügyeljen a hevederszállítóknál arra, hogy mindig időben toldja rá az új hevedert, hogy a
szállítók ne legyenek üresek.
Æ De mindenesetre ne toldja össze a hevedereket túl korán, mert ha az összetoldás után a régi
heveder vége az új tekercsre tekeredik, előfordulhat, hogy az új heveder tekercse túl tele lesz,
a heveder a tekercsről lecsúszik és beakad. Ez bizonyos körülmények között átvételi hibákhoz
és nagyobb állási időkhöz vezetne.
Æ 7" feletti hevedertekercsek esetében feltétlenül használjon bedugható tengelyeket
(lásd 5.4 - 3 ábra) és ügyeljen arra, hogy az osztólemezek megfelelően legyenek behelyezve
(lásd: 5.4 - 3 ábra).
5 Kezelő, beállító és szerviztechnikus Üzemeltetési útmutató SIPLACE S-27 HM
5.9 Alkatrészkocsi fel és lecsatlakoztatása Software-verzió: SR.503.xxKiadás: 07/2003 HU
124
5.9 Alkatrészkocsi fel és lecsatlakoztatása
5.9.1 Biztonsági útmutatások a mozgatható cserélhető alkatrészadagoló
kocsi fel- és lecsatolásával kapcsolatban
FIGYELEM! 5
Æ Soha ne nyúljon járó gép esetén az alkatrészkocsi és az automatatartó közötti résbe (1. poz.).
Æ Az alkatrészkocsi ellátókábeleit csak akkor szabad az automata csatlakozó aljzataihoz (2.
poz.) csatlakoztatni, ill. onnan kihúzni, ha az alkatrészkocsi az automatára rá van kapcsolva.
Æ Alapvetően tilos az alkatrészkocsi összekötőkábeleit az automata csatlakozó aljzataiba
bedugni és az alkatrészkocsit a sűrített levegő vezérléssel az automatán kívül kezelni (3.
poz.).
5
5.9 - 1 ábra Biztonsági utasítások az alkatrészkocsihoz
