00193537-02 - 第134页
6 AR-kezelés Üzemeltetési útmutat ó SIPLACE S -27 HM 6.2 A szállítók m ű szaki adatai Software-verzió: S R.503.xxKiadás: 07/2003 HU 134 6.2.2 3 x 8 m m S-szállító 6.2 - 2 ábra 3 x 8 mm S-szállító Cikkszám 0014109 8-xx Sz…
Üzemeltetési útmutató SIPLACE S-27 HM 6 AR-kezelés
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 6.2 A szállítók műszaki adatai
133
6.2 A szállítók műszaki adatai
Az alábbi oldalak ábrákat tartalmaznak minden szállítóról, az automata moduljainak műszaki
adatairól és az állítási lehetőségekről.
6.2.1 8 mm S II-szállító

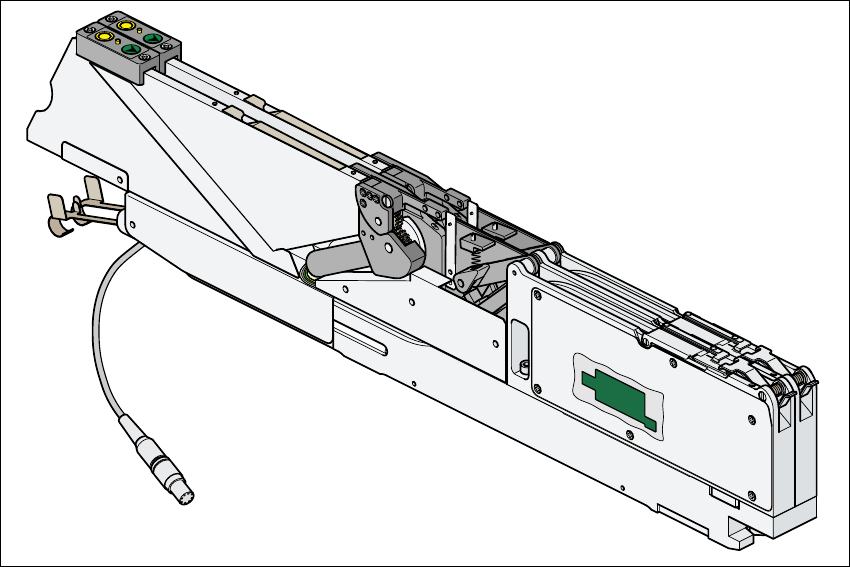

6.2 - 1 ábra 8 mm S II - modul
Cikkszám 00141096-xx
Szélesség 30,6 mm
Nyomvonal szállítónként 2
Foglalt helyek 1
A szállítók maximális száma 2 x 20
Alkatrészkészlet 7"-tekercseknél kb. 10.000 darab
Szállítási emelés (beállítható) 2mm / 4mm
6 AR-kezelés Üzemeltetési útmutató SIPLACE S-27 HM
6.2 A szállítók műszaki adatai Software-verzió: SR.503.xxKiadás: 07/2003 HU
134
6.2.2 3 x 8 mm S-szállító

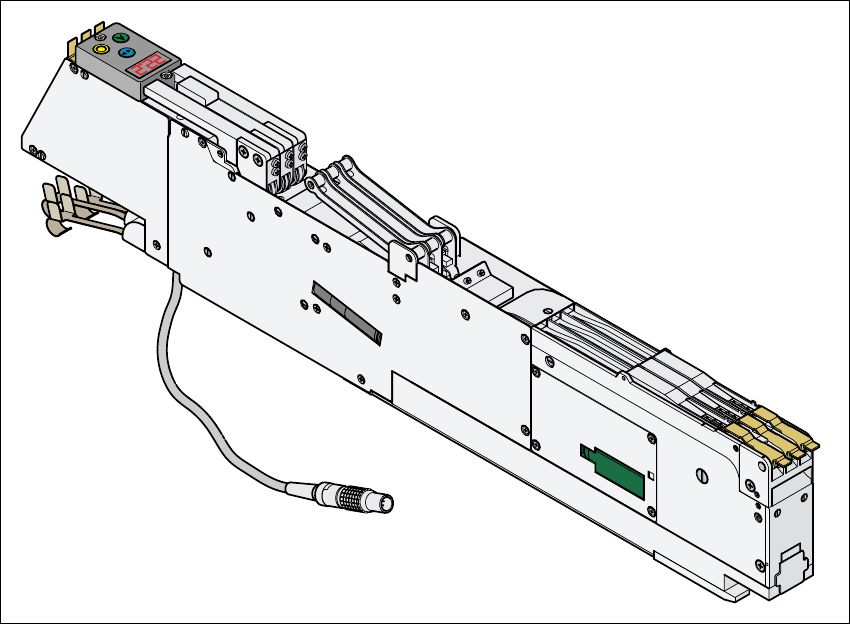

6.2 - 2 ábra 3 x 8 mm S-szállító
Cikkszám 00141098-xx
Szélesség 30,6 mm
Nyomvonal szállítónként 3
Foglalt helyek 1
A szállítók maximális száma 2 x 20
Alkatrészkészlet 7"-tekercseknél kb. 10.000 darab
Szállítási emelés (beállítható) 2mm / 4mm
Üzemeltetési útmutató SIPLACE S-27 HM 6 AR-kezelés
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 6.2 A szállítók műszaki adatai
135
6.2.3 3 x 8 mm S-szállító a 0201/0402-alkatrészekhez
6.2 - 3 ábra 3x8mm S-szállító a 0201/0402-alkatrészekhez
Cikkszám 00141099-xx
Szélesség 30,6 mm
A szerkezeti elemek spektruma 0201, 0402
Nyomvonal szállítónként 3
Foglalt helyek 1
A szállítók maximális száma 2 x 20
Alkatrészkészlet 7"-tekercseknél kb. 10.000 - 15.000 darab
Szállítási emelés (beállítható) 2mm / 4mm
