Üzemeltetési útmutató SIPLACE S-27 HM 6 AR-kezelés
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 6.3 A szállító felszerelése
143
6.3 A szállító felszerelése
6.3.1 Az AR-asztal és a modul előkészítése a felszereléshez
Æ Válassza ki a helyet az alkalmazandó szállítóhoz (lásd: Rázó-konfiguráció).
Æ Hajtsa a beültető fejet a várakozási pozícióba és nyomja le a vész-leállító gombot.
Æ Nyissa fel a védőfedeleket.
Æ Tisztítsa meg a szállító felületét és az AR-asztal felületét a szállító részére.
Æ Állítsa a szállítót az AR-asztal előzőleg kiválasztott nyomára (lásd: Rázó-konfiguráció).
6.3.2 A szállítómodul behelyezése
Æ Úgy helyezze be a szállítót, hogy a szállító hátoldala a golyós központosítás, az elülső oldala
a megfelelő központosító pecek révén legyen rögzítve az alkatrészasztalon. Emellett fontos,
hogy a modulok szélességük szerint megfelelően legyenek elhelyezve az alkatrészasztalon.
Æ Ellenőrizze, hogy a modul biztosan van-e rögzítve az alkatrészasztalon.
Æ Dugja be a modul dugóját a hüvelybe, ami a hely alatt található.
UTALÁS 6
Ügyeljen arra, hogy a szállító csatlakoztatásához feltétlenül a helyhez tartozó hüvelyt
használja, mivel a szállítók a vezérlő impulzust ezen a hüvelyen keresztül kapják. A szállító
nem működik megfelelően esetleg, ha nem a megfelelő hüvelynél van csatlakoztatva. 6
Æ Zárja le a védőfedeleket és újra kapcsolja be a vezérlést.
Æ Adott esetben hajtsa végre az utántöltés ellenőrzését.
Æ Folytassa a beültetést.
6 AR-kezelés Üzemeltetési útmutató SIPLACE S-27 HM
6.3 A szállító felszerelése Software-verzió: SR.503.xxKiadás: 07/2003 HU
144

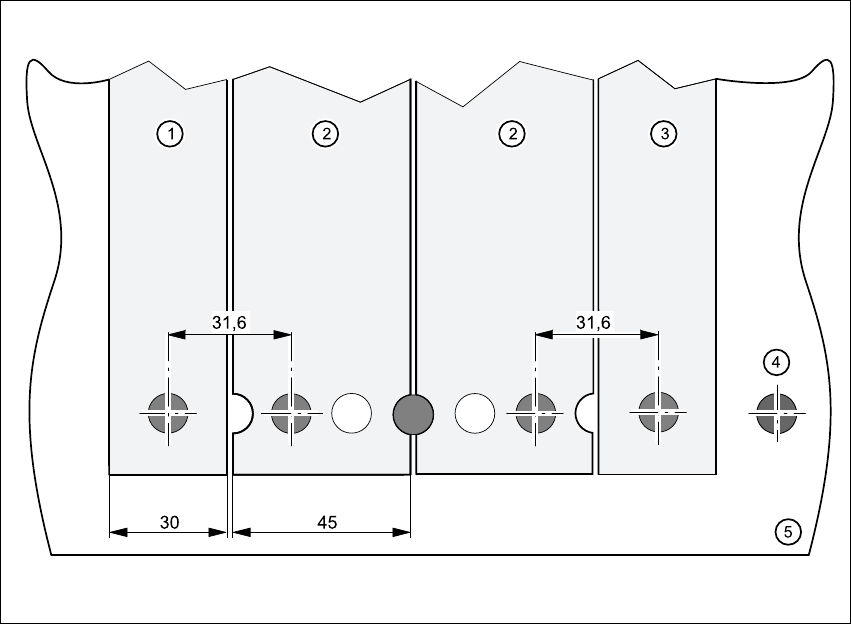

6.3 - 1 ábra A 30, ill. 45 mm széles szállítók behelyezése az AR-asztalra
(1) szállító, 30 mm széles
(2) szállító, 45 mm széles
(3) szállító, 30 mm széles
(4) golyós központosítás
(5) Alkatrészasztal
Üzemeltetési útmutató SIPLACE S-27 HM 6 AR-kezelés
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 6.4 Alkatrészkocsi
145
6.4 Alkatrészkocsi
6.4.1 Felépítése
Az alkatrészkocsi lényegében az alvázból, a szállító befogadására szolgáló alkatrészasztalból, a
kommunikációs egységből, a hevederkonténerből és a hulladéktartályból áll.

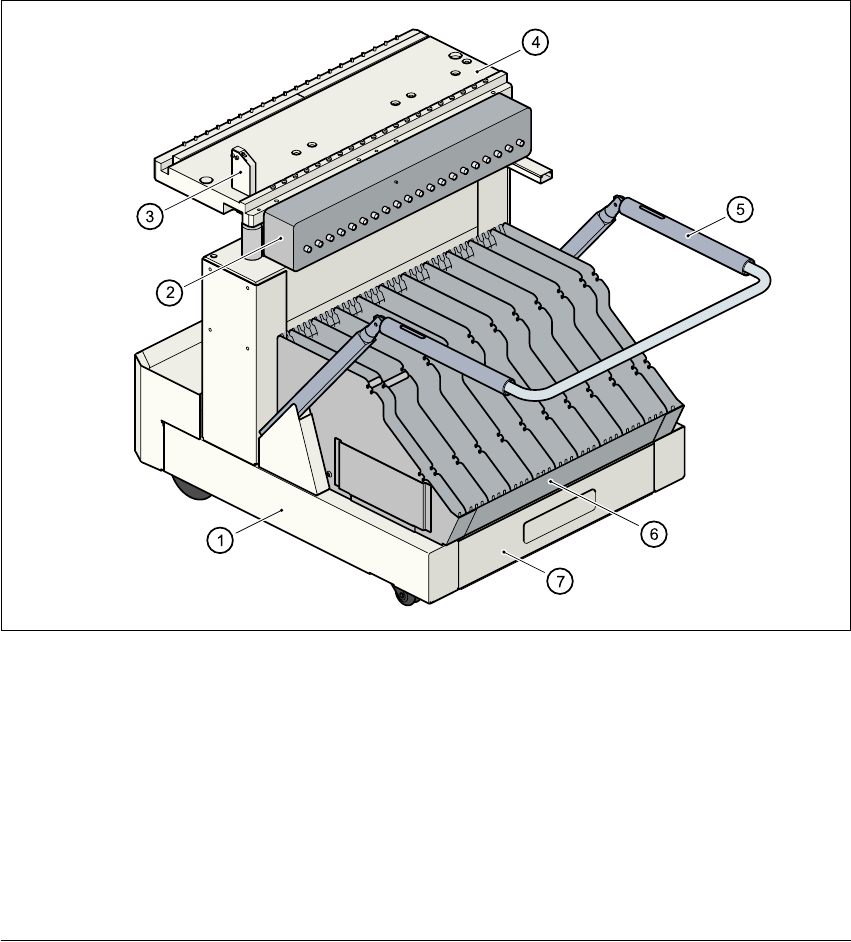

6.4 - 1 ábra Alkatrészkocsi
(1) Alkatrészkocsi
(2) Kommunikációs egység
(3) Az alkatrészasztal megemelésére szolgáló gomb
(4) Alkatrészasztal
(5) Az alkatrészasztal reteszelésére és lesüllyesztésére szolgáló fül
(6) Hevederkonténer
(7) Hevederhulladék tartály
MEGJEGYZÉSEK AZ ÜZEMI BIZTONSÁGHOZ
Az automata üzemeltetéséhez valamennyi alkatrészkocsit vagy Matrix-Tray-Changer-t fel kell
csatlakoztatni az automatára. Máskülönben az automata VÉSZ-ÁLLJ-állapotban marad. A
