beültetési folyamat meg van szakítva.
Az alkatrészkocsi fel- és lecsatlakoztatása az 5.9 szakaszban, a 124. oldaltól kezdődően van
leírva
6.4.2 Hevederkonténer
Maximum 19" átmérőjű tekercseket lehet használni. Helyezze a bedugható-tengelyeket az
osztólemezekbe, ahogy azt a 6.4 - 2. ábra mutatja.
UTALÁS 6
Javasoljuk, hogy 7"-nál nagyobb átmérőjű hevedertekercsek esetén alkalmazzon bedugható
tengelyeket, hogy biztosítsa a szállítók üzemi biztonságát. 6

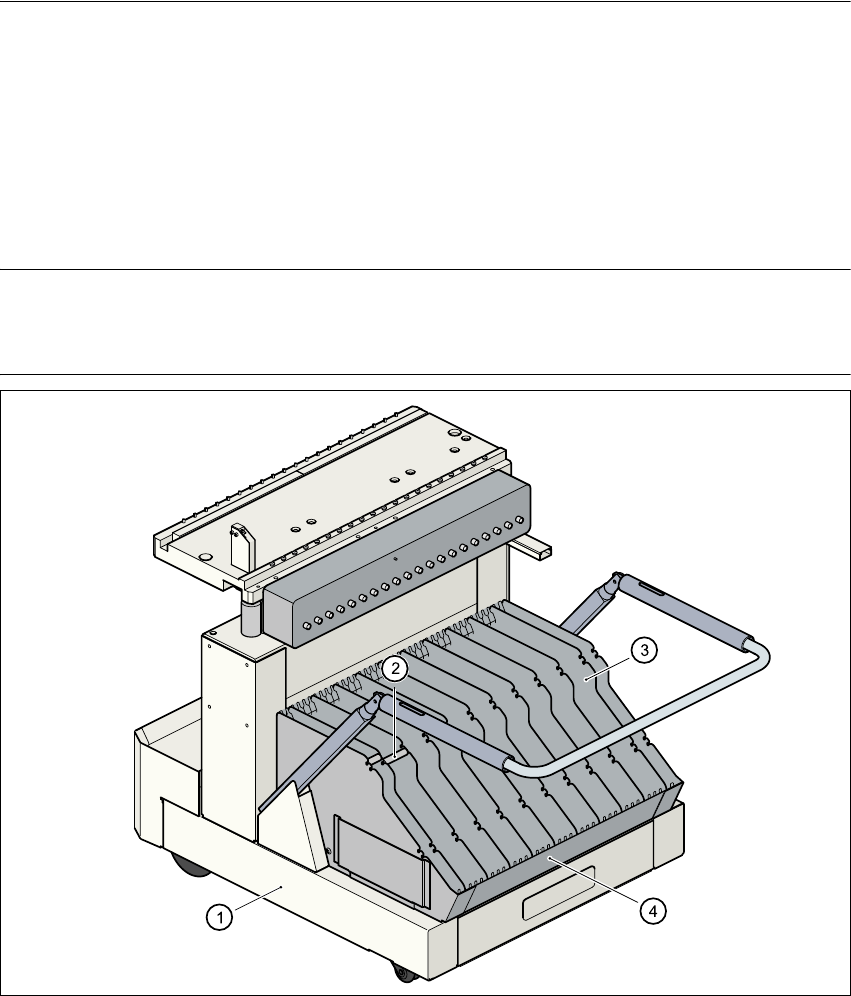

6.4 - 2 ábra Alkatrészkocsi hevederkonténerrel
(1) Alkatrészkocsi
(2) Bedugható-tengely
(3) Osztólemez
(4) Hevederkonténer
Üzemeltetési útmutató SIPLACE S-27 HM 6 AR-kezelés
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 6.4 Alkatrészkocsi
147
6.4.3 Sűrítettlevegő-ellátás Bulkcase-szállítóhoz
A Bulkcase-szállítók üzemeltetéséhez sűrített levegő szükséges. Ezért opcióként kínálunk
sűrítettlevegő-ellátást a Bulkcase-szállítókhoz.
Az összeszerelés egyszerű. A sűrítettlevegő-ellátást (2. poz.) három M8x20 DIN 912 csavarral
(3.poz.) kell az alkatrészasztalhoz (1. poz.) rögzíteni. A sűrítettlevegő-ellátás hátoldalán
tartókapcsok (4. poz.) találhatók. Ezek rögzítik a Bulkcase-szállítókat az alkatrészasztalon és így
biztosítják a kifogástalan sűrítettlevegő-ellátást.
6

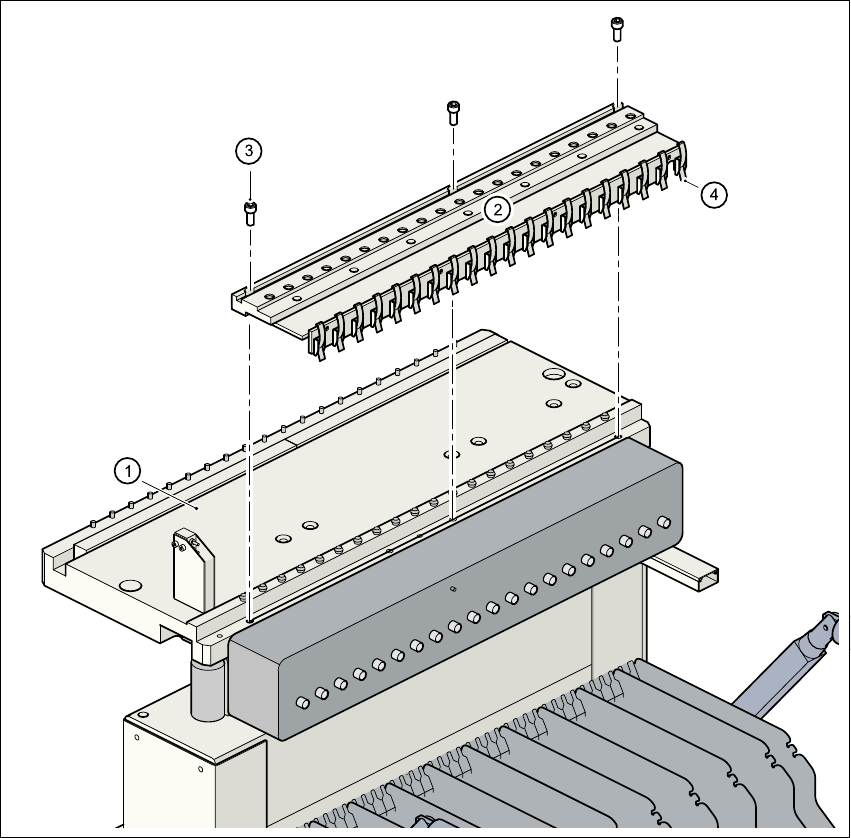

6.4 - 3 ábra Sűrítettlevegő-ellátás Bulkcase-szállítóhoz
(1) Alkatrészasztal
(2) Sűrítettlevegő-ellátás Bulkcase-szállítóhoz
(3) Csavar, DIN 912, M8x20
(4) Tartókapocs
6 AR-kezelés Üzemeltetési útmutató SIPLACE S-27 HM
6.4 Alkatrészkocsi Software-verzió: SR.503.xxKiadás: 07/2003 HU
148
6

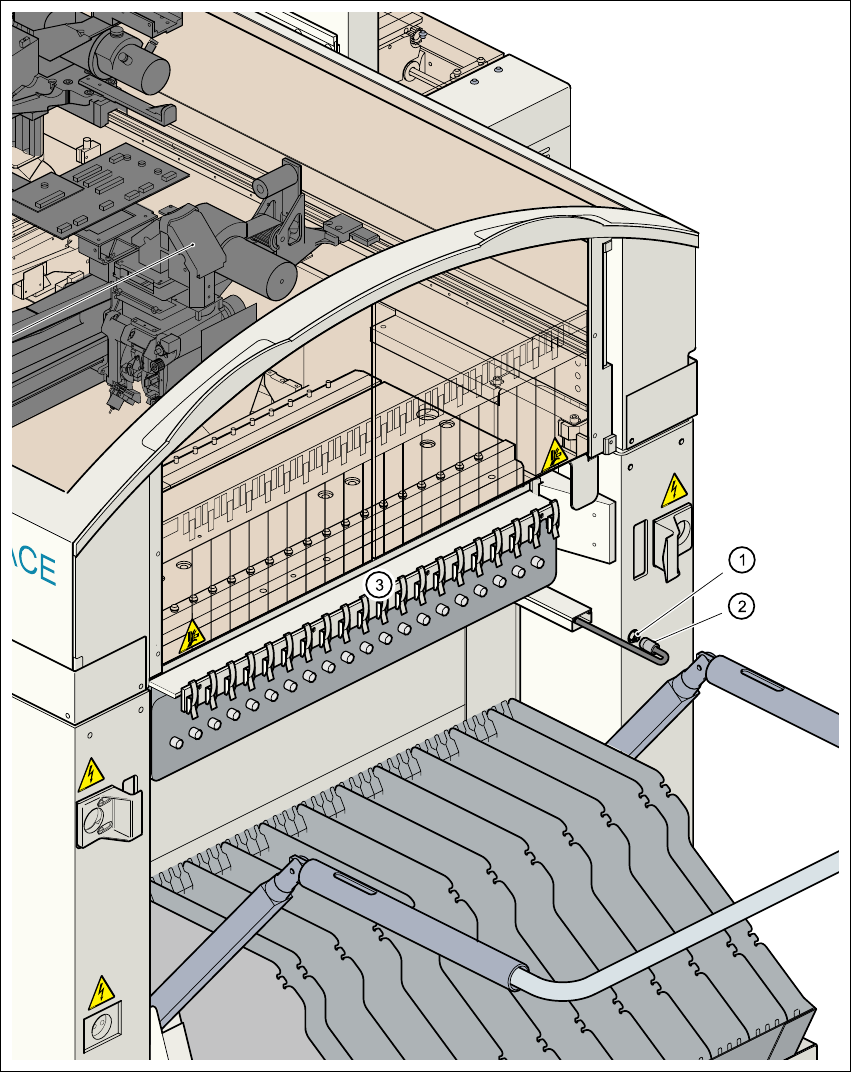

6.4 - 4 ábra Sűrítettlevegő-ellátás csatlakoztatása Bulkcase-szállítóhoz
(1) Csatlakozódugó sűrített levegőhöz
(2) Csatlakozódoboz táptömlővel
(3) Sűrítettlevegő-elosztó Bulkcase-szállítóhoz
