Üzemeltetési útmutató SIPLACE S-27 HM 6 AR-kezelés
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 6.4 Alkatrészkocsi
147
6.4.3 Sűrítettlevegő-ellátás Bulkcase-szállítóhoz
A Bulkcase-szállítók üzemeltetéséhez sűrített levegő szükséges. Ezért opcióként kínálunk
sűrítettlevegő-ellátást a Bulkcase-szállítókhoz.
Az összeszerelés egyszerű. A sűrítettlevegő-ellátást (2. poz.) három M8x20 DIN 912 csavarral
(3.poz.) kell az alkatrészasztalhoz (1. poz.) rögzíteni. A sűrítettlevegő-ellátás hátoldalán
tartókapcsok (4. poz.) találhatók. Ezek rögzítik a Bulkcase-szállítókat az alkatrészasztalon és így
biztosítják a kifogástalan sűrítettlevegő-ellátást.
6
6.4 - 3 ábra Sűrítettlevegő-ellátás Bulkcase-szállítóhoz
(1) Alkatrészasztal
(2) Sűrítettlevegő-ellátás Bulkcase-szállítóhoz
(3) Csavar, DIN 912, M8x20
(4) Tartókapocs
6 AR-kezelés Üzemeltetési útmutató SIPLACE S-27 HM
6.4 Alkatrészkocsi Software-verzió: SR.503.xxKiadás: 07/2003 HU
148
6
6.4 - 4 ábra Sűrítettlevegő-ellátás csatlakoztatása Bulkcase-szállítóhoz
(1) Csatlakozódugó sűrített levegőhöz
(2) Csatlakozódoboz táptömlővel
(3) Sűrítettlevegő-elosztó Bulkcase-szállítóhoz
Üzemeltetési útmutató SIPLACE S-27 HM 6 AR-kezelés
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 6.4 Alkatrészkocsi
149
6.4.4 Tartó közepes hevedertekercshez 3 x 8 mm-es szállítóknál
A 3 x 8 mm S típusú szállítók három szállító-adagolón továbbítják az alkatrészeket az átvételi
helyre. A két külső adagoló hevedertekercsei a hevederkonténer osztólemezei között találhatók.
A középső hevedertekercs a két külső adagoló hevedertekercse felett helyezkedik el.
Ezért a középső hevedertekercshez kiegészítőleg szükséges:
– 1 adapter-lemez a hevedertekercs tartójának befogadására (1. poz.) és
– minden 2 szállítóhoz 1 hevedertekercs-tartó (2. poz.)
Az adapter-lemez négy hengeres csavarral van az alkatrészkocsihoz rögzítve, a
hevedertekercs-tartókat az adapter-lemez négyszögletes nyílásaiba kell dugni.

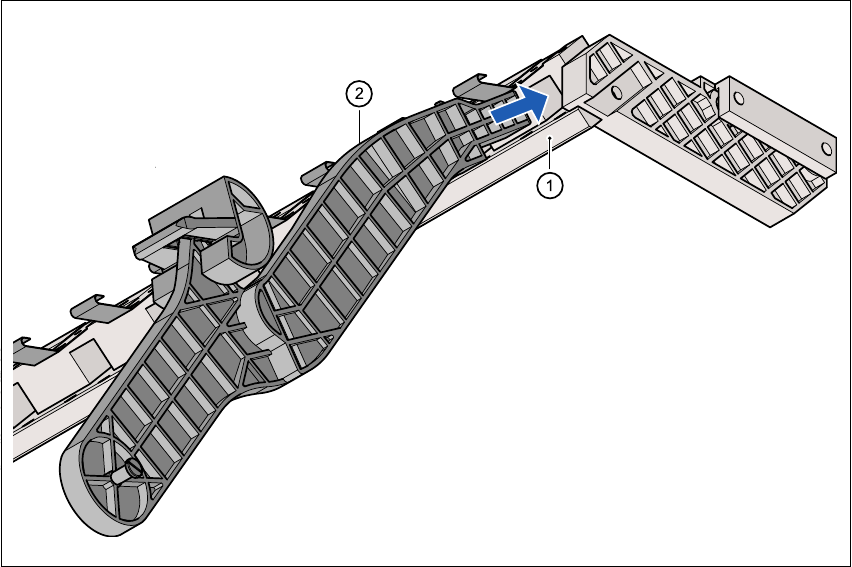

6.4 - 5 ábra Tartó közepes hevedertekercshez 3 x 8 mm-es szállítóknál
(1) Adapter-lemez
(2) Hevedertekercs-tartó
