6 AR-kezelés Üzemeltetési útmutató SIPLACE S-27 HM
6.5 Hulladékhevedervágó berendezés Software-verzió: SR.503.xxKiadás: 07/2003 HU
150
6.5 Hulladékhevedervágó berendezés
6.5.1 Általános tudnivalók
A beültető automata a két alkatrészkocsi helyén egy-egy hulladékhevedervágó berendezéssel
van felszerelve. Ez a hevederhulladék szétvágására szolgál. A heveder szétvágott darabjai az
alkatrészkocsi hulladéktartályába esnek.
Æ Naponta ürítse ki ezt a hulladéktartályt.

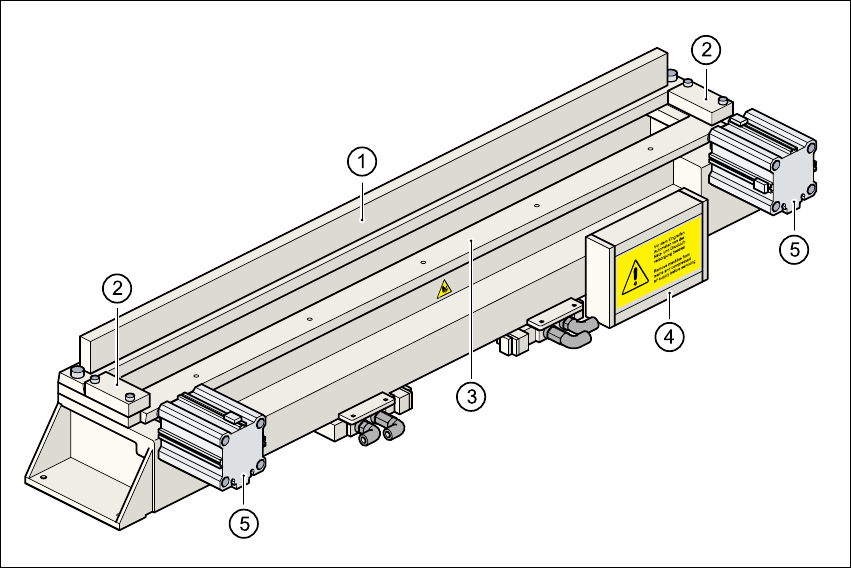

6.5 - 1 ábra Hulladékhevedervágó berendezés
(1) Rögzített vágókés
(2) Lefogó szerkezet
(3) Mozgó vágókés
(4) Vezérlő elektronika
(5) Rövid emelőhenger
Üzemeltetési útmutató SIPLACE S-27 HM 6 AR-kezelés
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 6.5 Hulladékhevedervágó berendezés
151
6.5.2 A heveder behelyezése a vágóberendezésbe

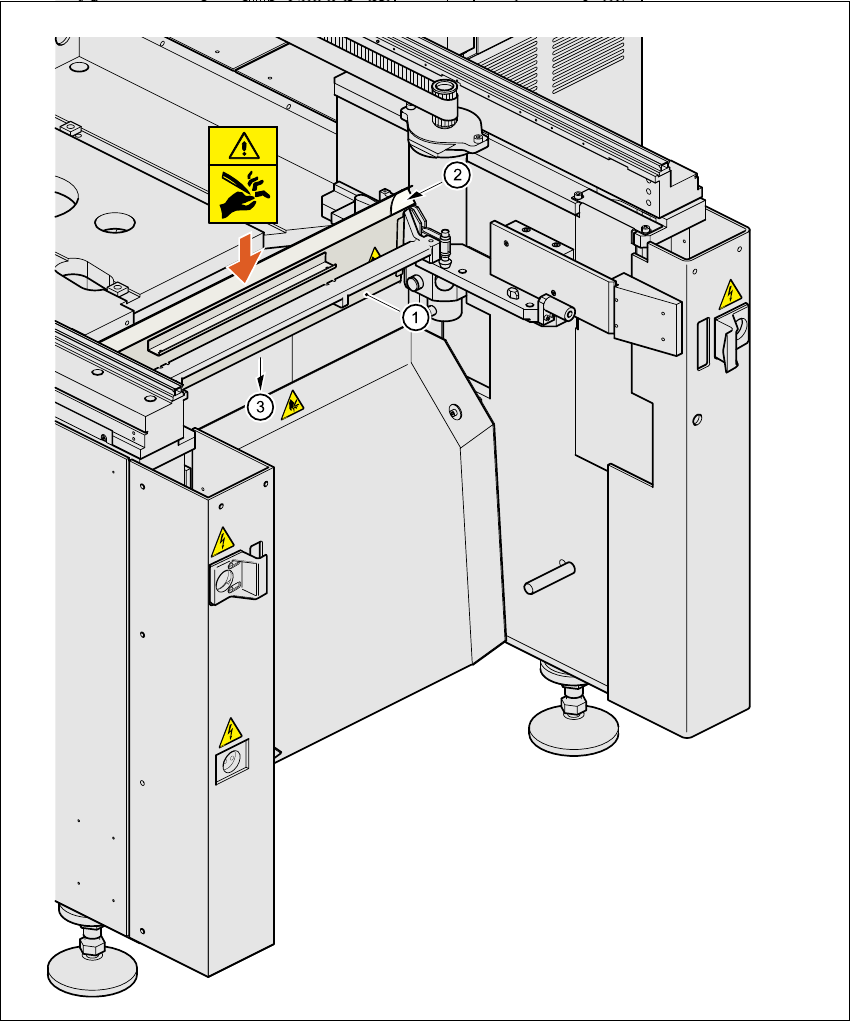

6.5 - 2 ábra A heveder behelyezése a vágóberendezésbe
(1) Hulladékheveder-vezető csatorna
(2) Hulladékheveder
(3) A hulladékhevedervágó berendezéshez
6 AR-kezelés Üzemeltetési útmutató SIPLACE S-27 HM
6.5 Hulladékhevedervágó berendezés Software-verzió: SR.503.xxKiadás: 07/2003 HU
152
UTALÁS
A SIPLACE beültető automatánál csak ehhez az automatához tervezett heveder-szállítókat
használjon. A szállítók előtt található a hulladékheveder-vezető csatorna, amelyben a
hulladékhevedert vezetik. 6
Æ Helyezze be a hevedert a szállítóba.
Æ Vezesse a hulladékhevedert, ahogy azt a 6.5 - 2. ábra mutatja, a vágóberendezés
hulladékheveder-vezető csatornájába.
A szállítók előtt találhatók a hulladékheveder-vezető csatornák. Ezek közvetlenül a
hulladékhevedervágó berendezés felett vannak.
A hulladékheveder-vezető csatornán keresztül a heveder automatikusan az alatta lévő
hulladékhevedervágó berendezésbe kerül. Ott a hevedert a pneumatikus működésű vágókés
szétvágja. A hevederhulladék a hevederhulladék-csúszdán át az alkatrészkocsi felfogótartályába
kerül.

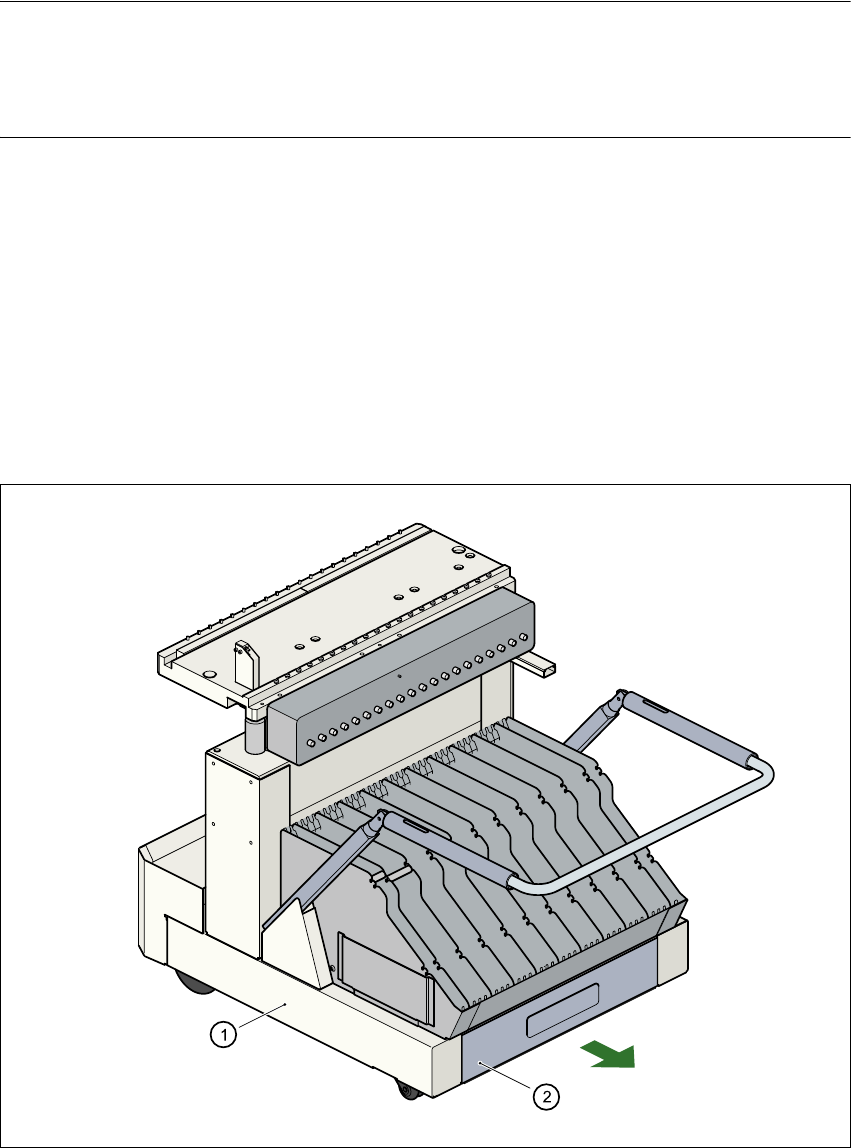

6.5 - 3 ábra Alkatrészkocsi hevederhulladék-tartálya, kihúzható
(1) Alkatrészkocsi
(2) Hevederhulladék-tartály, kihúzható
