7 Állomásbővítések
7.1 Pipettacserélő a 12 szegmenses Collect&Place-
fejhez
7.1.1 Áttekintés
A beültető automata alapkiépítése két Collect&Place-fejből áll. Opcióként minden Collect&Place-
fejhez egy pipettacserélőt lehet installálni. Ez gyors pipettakonfiguráció-cserét tesz lehetővé, és
így a Collect&Place-fejnek a beültetési folyamat követelményeihez való igazítása is lehetséges.
A pipettacserélő legalább egy, maximum nyolc tárból áll, egyenként tizenkét pipetta-garázzsal
(lásd: 7.1 - 1. ábra). A tárak egy közös tartón helyezkednek el. Minden tár két hengeres szeggel
van központosítva és egy rugós kampóval van rögzítve.
UTALÁS: 7
A 6-szegmenses Collect&Place-fej pipettacserélőjének leírása a 7.7. fejezetben a 189. oldalon ta-
lálható. 7
7.1.2 Műszaki adatok
7
Pipettacserélő a 12 szegmenses Collect&Place-fejhez
Méretek (hosszúság x szélesség x magasság) 282 mm x 214 mm x 107 mm
A pipetta-garázsok darabszáma min. 12 / max. 96
Pipetta-típusok 9xx
A zárólemez kinyitásának és lezárásának ideje < 200 ms
A kidobótartály befogadó képessége kb. 50 pipetta
Pneumatika Pneumatikaellátó vezeték 0,53 MPa
(5,3 bar)
7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.1 Pipettacserélő a 12 szegmenses Collect&Place-fejhez Software-verzió: SR.503.xxKiadás: 07/2003 HU
162

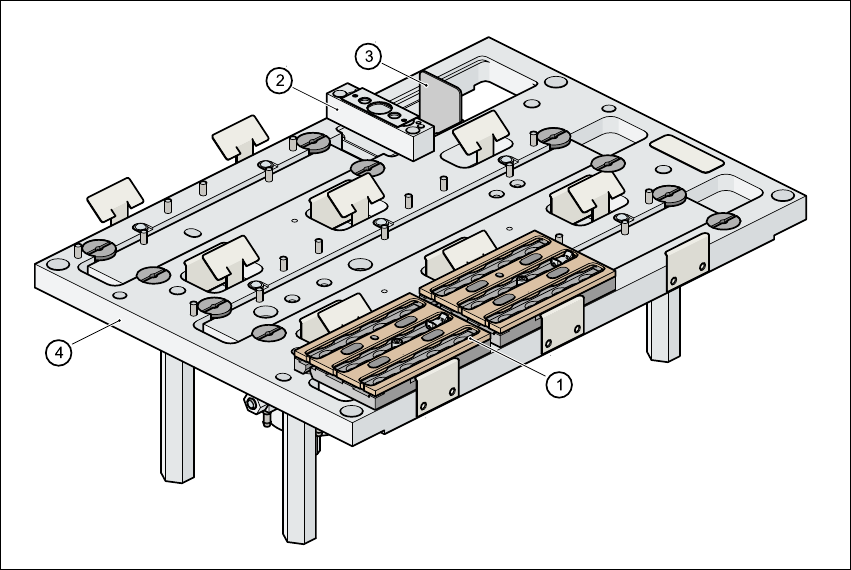

7.1 - 1 ábra Pipettacserélő a 12 szegmenses Collect&Place-fej számára, áttekintés
(1) Tár
(2) Kidobóegység a pipetták részére
(3) Felfogótartály a kidobott pipetták részére
(4) Pipettacserélő, tartó
