7.1.5 Ürítse ki a selejtalkatrész gyűjtőtartályt
Az ürítőtartály befogadóképessége kb. 50 pipetta a 9xx pipettacsaládból. A beültetési folyamat
zavarainak elkerülése érdekében rendszeresen ki kell üríteni az ürítőtartályt.

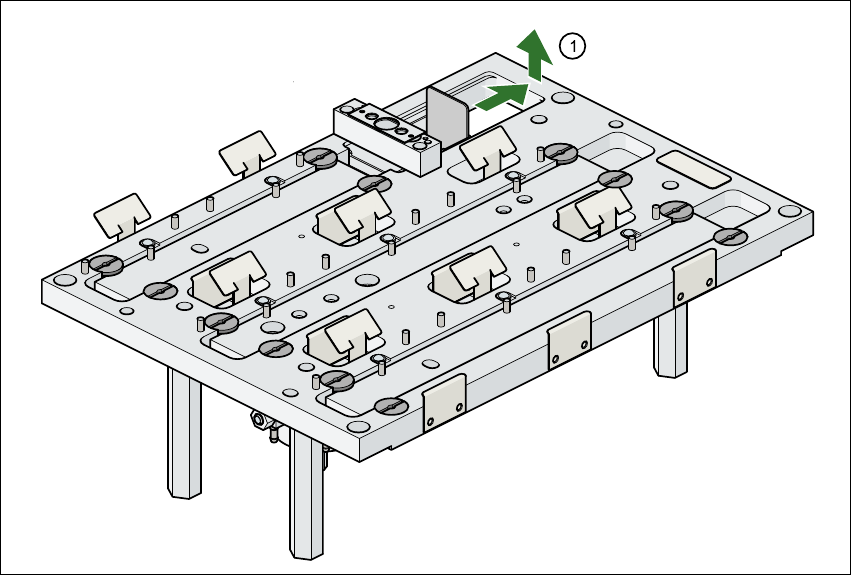

7.1 - 3 ábra A selejtalkatrész gyűjtőtartály kiürítése - 12 szegmenses Collect&Place-fej
(1) A selejtalkatrész gyűjtőtartály eltávolítása
Æ Húzza ki a selejtalkatrész gyűjtőtartályt a nyíl irányában a tartóból és emelje ki a
selejtalkatrész gyűjtőtartályt a tartóból.
Æ A selejtalkatrész gyűjtőtartály visszahelyezéséhez tolja a selejtalkatrész gyűjtőtartályt
vissza a tartóba.
Üzemeltetési útmutató SIPLACE S-27 HM 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.1 Pipettacserélő a 12 szegmenses Collect&Place-fejhez
167
7.1.6 Tárcsere
Æ A tár eltávolításához nyomja el a rugós kampót (1. poz. az 7.1 - 4. ábrán) a tártól. Emelje ki a
tárat a tartóból.
7

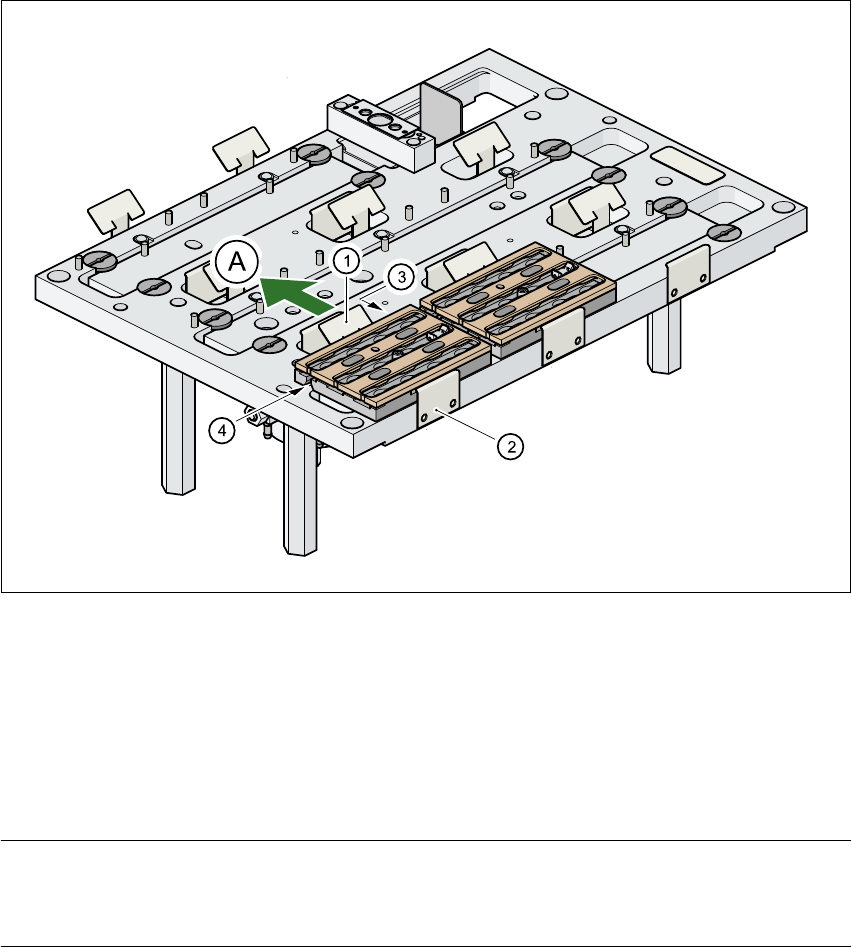

7.1 - 4 ábra Tárcsere
(1) Rugós kampó
(2) Tartókapocs
(3) Központosító furat
(4) Hosszirányú lyuk
(A) Nyomja el a tártól a rugós kampót.
UTALÁS
A tárat úgy kell behelyezni, hogy a központosító peckek a központosító furatba ( 3. poz.) és a
hosszirányú lyukba ( 4. poz.) csússzanak. 7
Æ Helyezze először a tárat a pipetta számozott - 1, 2, 3, és 4-es oldalával a tartóra. A
tartókapocsnak (2. poz.) a tár nyílásába kell csúsznia.
Æ Nyomja el a rugóskampót tártól.
Æ Nyomja a tárat egyszerűen a tartóra és engedje el a rugós kampót. A rugós kampónak be kell
kattannia.
7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.1 Pipettacserélő a 12 szegmenses Collect&Place-fejhez Software-verzió: SR.503.xxKiadás: 07/2003 HU
168
7.1.7 Helyfelismerés
Minden táron egy pozíciójel található a hely felismeréséhez.

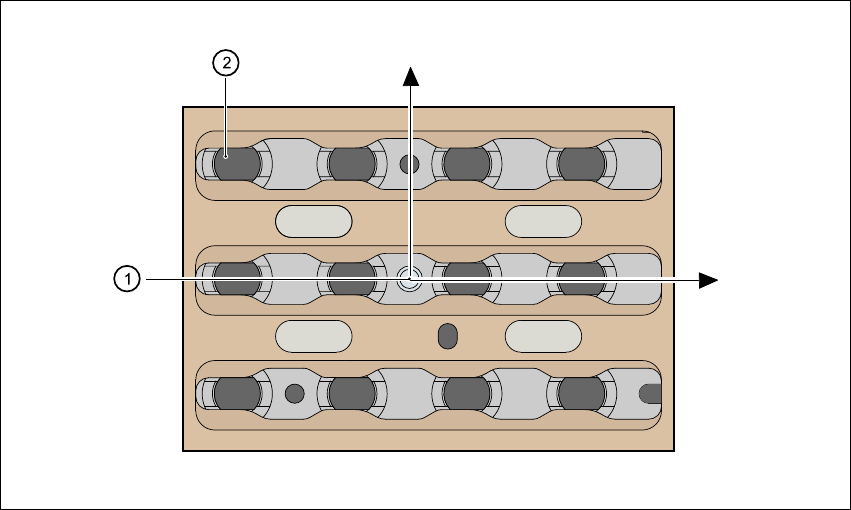

7.1 - 5 ábra Helyfelismerés
(1) Pozíciójel
(2) A pipetták helye a tárban a pozíciójelhez képest
12 3
4
10 11
12
Y
X
9
5
6
7
8
