Üzemeltetési útmutató SIPLACE S-27 HM 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.3 Dupla szállítószalag
171
7.3 Dupla szállítószalag
7.3.1 A dupla szállítószalag felépítése
A szállító szalagokat egyenáramú motorok hajtják meg. Minden középső szalaghoz van egy
emelőasztal a nyomtatott áramköri lapok rögzítéséhez. Az NYÁK-szállító szélességének
beállítása vagy a menüben vagy a hálózati számítógéppel történik.

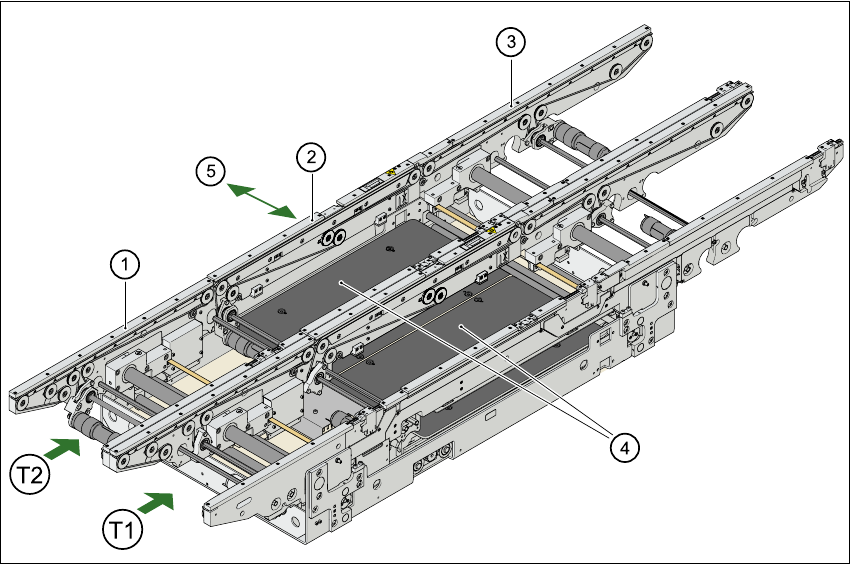

7.3 - 1 ábra A dupla konvejor felépítése
7.3.2 Általános tudnivalók
Ahogy a neve is mutatja, a dupla szállítószalag két szállítási nyomvonallal rendelkezik, ami
elektromosan és mechanikusan egymástól független. A standard kivitelezésben a jobb oldal a fix
szállítási oldal. Mindenesetre van olyan változat is, amelyiknél a bal oldal a fix szállítási oldal.
"Szinkron dupla konvejor" és "Egyszeres szállítószalag" szállítási módokat lehet beállítani.
(1) Bemeneti szállítószalag (2) Közbülső szállítószalag
(3) Kimeneti szállítószalag (4) Emelőasztal
(5) Szélességbeállítás
T11-es szállítási nyomvonal
T2 2-es szállítási nyomvonal
7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.3 Dupla szállítószalag Software-verzió: SR.503.xxKiadás: 07/2003 HU
172
Ehhez írja be a gépadatokban (konfig.ma) az adott szállítási módot.
7.3.3 A szállítási nyomvonal meghatározása
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 7.3 - 1. ábra).
7.3.4 Szállítási mód átkapcsolása
7
7.3.5 Aszinkron szállítási mód
7.3.5.1 Leírás
Az aszinkron üzemelésben egy adott nyomtatott áramköri lap egy adott szállítási nyomvonalon
kerül beültetésre, míg egy másik a második szállítási nyomvonalon kerül a beültetési pozícióba.
Így a teljes szállítási időt meg lehet takarítani, ami speciálisan a nyomtatott áramköri lapoknál
alacsony üzemidővel jelentős teljesítménynöveléshez vezet.
7.3.5.2 Működés
Ha a gép megbízási adatokkal (használat, felszerelés) el van látva, a beültetési üzem minden
időpontjában szállítani fogja a bemenő szalagokon lévő nyomtatott áramköri lapokat az adott
közbülső szalagra (szabad közbülső szalag esetén). A beültetési folyamat elindul, amint egy
NYÁK az adott közbülső szalagra kerül. A nyomtatott áramköri lapok egymásután lesznek
beültetve.
UTALÁS 7
A beültetendő, valamint az 1. és 2. szállítási nyomvonalon lévő nyomtatott áramköri lapok
szélessége azonos kell, hogy legyen. 7
Ha a beültetési folyamat megszakad, akkor a szállítási port lezárul és azon nyomtatott áramköri
lapok beültetése, amelyek ekkor a középső szalagokon vannak, befejeződik.
A szállítási port mindkét szállítási nyomvonalnál egy időben zárul le, ill. válik szabaddá.
Szállítási mód Bevitel a SITEST-programban
Egyszeres szállítószalag 0
Szinkron dupla szállítószalag 1
Aszinkron dupla szállítószalag 2
Üzemeltetési útmutató SIPLACE S-27 HM 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.3 Dupla szállítószalag
173
7.3.6 Szinkron szállítási mód
7.3.6.1 Leírás
Szinkron üzemmódban két azonos méretű nyomtatott áramköri lap egyidejűleg kerül beültetési
helyzetbe. Ezeket közösen kell feldolgozni.
Ezáltal lehetségessé válik egy nyomtatott áramköri lap felső és alsó oldalának egy vonalon
történő megmunkálása. A nyomtatott áramköri lap szállításának ideje csökken, mivel egyidejűleg
mindig két nyomtatott áramköri lap szállítása történik.
7.3.6.2 Működés
Az 1. és 2. szállítási nyomvonalon lévő nyomtatott áramköri lapok szinkronban (azaz a
szállítószalagok függetlenek egymástól, azonban szinkronban vezéreltek) mozognak a szállítási
úton. Az 1. és 2. szállítási nyomvonal beültetési tartalmát két egyes kapcsolással egy
műveletben kell megszervezni. (Lásd a hálózati számítógép üzemeltetési útmutatóját).
Amennyiben a beültetési folyamat elindításakor csak egy szállítási nyomvonal (ill. közbülső
szalag) foglalt, akkor ennek a szállítási útnak az egyes kapcsolását „nem beültetendő“-ként kell
azonosítani.
7.3.6.3 Korlátozások
A NYÁK-dupla szállítószalag szinkron üzemmódja esetén a "NYÁK-adattovábbítás" opció
(Whispering Down The Line) inaktívvá válik. A NYÁK-bar-kód-üzemmód ebben az üzemmódban
nem támogatott. A "Globális tintapont" opció nem engedélyezett.
7.3.7 A dupla szállítószalag vezérlése az egyes funkciók menüjével
A dupla szállítószalag vezérléséről és az egyes funkciók menüjéről az online súgóban találhat
információt.
7.3.8 Automata szélesség-beállítás a dupla szállítószalagnál
A megadott előirányzott szállítási szélesség mindkét szállítási szalagra vonatkozik. A szállítási
szalagok a parancs megérkezése után egymásután lesznek beállítva az előirányzott szélességre.
UTALÁS 7
A "Szinkron szállítás" kiválasztásakor az automatikus szélességbeállítás inaktívvá válik.
