7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.3 Dupla szállítószalag Software-verzió: SR.503.xxKiadás: 07/2003 HU
174
7.3.9 Műszaki adatok - Dupla szállítószalag
7
7.3.10 Karbantartás
Az egyes szállítószalagok és a kiegészítő emelőasztal karbantartása azonos a standard-szállító
karbantartásával. Minden szállítószalag karbantartását úgy kell elvégezni, ahogy az a
karbantartási útmutatóban le van írva.
Fix szállítási szél Jobbra (standard), balra (opció)
Max. alkatrész-magasság
6 mm a 12 szegmenses-Collect&Place-fej
8,5 mm a 6 szegmenses-Collect&Place-fej
Nyomtatott áramköri lapformátum 50 mm x 50 mm 508 mm x 216 mm-ig
2" x 2" 20" x 8,5"-ig
túl hosszú NYÁK 610 mm-ig (24"), (opció)
Nyomtatott áramköri lapvastagság 0,5 mm 4,5 mm-ig
Max. nyomtatott áramköri lapgörbület Felfelé: 4,5mm - NYÁK-vastagság
Lefelé: 0,3 mm + a NYÁK-vastagsága
Szabad tér a NYÁK alján Standard: 25 mm
Opció: max. 40 mm
NYÁK-szállítási magasság 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opció)
930 mm ± 15 mm (opció)
950 mm ± 15 mm (SMEMA-opció)
A port típusa SIEMENS (standard)
SMEMA (opció)
AR-szabad vezetési perem 3mm
NYÁK-csereidő 2,5 s
Szállítási mód szinkron vagy aszinkron
Beültetési tartalom szállítás szerint szinkron: különböző, aszinkron: azonos
NYÁK-szélesség szállítás szerint azonos
Rosszjelfelismerés szinkron: nem lehetséges, aszinkron: lehetséges
Automata szélességbeállítás szinkron: nem lehetséges, aszinkron: lehetséges
Üzemeltetési útmutató SIPLACE S-27 HM 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.4 A nyomtatott áramköri lap Bar-kódja
175
7.4 A nyomtatott áramköri lap Bar-kódja
7.4.1 Áttekintés
A NYÁK Bar-kód leolvasó a nyomtatott áramköri lapokon lévő Bar-kódok automatikus felvételére
és dekódolására szolgál. A NYÁK Bar-kód leolvasó a csatlakozóján, egy soros porton át adja ki
a leolvasás eredményét további feldolgozásra.
A NYÁK Bar-kód leolvasók a beültető automata beadási oldalán a NYÁK szállítószalag
(konvejor) felett, és az alatt kerülnek beszerelésre, így a le tudják olvasni a nyomtatott áramköri
lapok tetején és alján lévő Bar-kódcímkéket is.
Maximum két NYÁK Bar-kód leolvasót lehet utólag felszerelni, hogy a szállítási nyomvonal
nyomtatott áramköri lapjának alját és tetejét le lehessen olvasni.
7

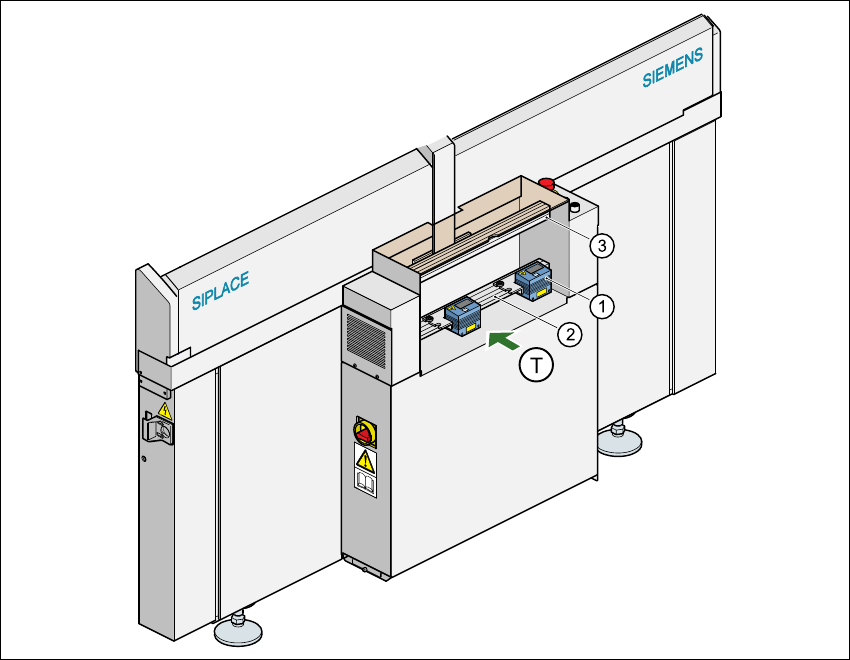

7.4 - 1 ábra A szerkezeti csoportok helye az automata beadási oldalán
(1) NYÁK-Bar-kód leolvasó fej
(2) Profilsín a NYÁK Bar-kód leolvasóhoz 'alul'
(3) Profilsín a NYÁK Bar-kód leolvasóhoz 'fent'
(T) Nyomtatott áramköri laptovábbítási irány
7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.4 A nyomtatott áramköri lap Bar-kódja Software-verzió: SR.503.xxKiadás: 07/2003 HU
176
A NYÁK Bar-kód leolvasók tartókkal vannak rögzítve a felső, illetve alsó profilsínhez A
profilsíneken tetszés szerint elhelyezhetők és a Bar-kódcímkékre igazíthatók. A Bar-kódcsíkok
helyétől függően lehet néhány egyszerű kézmozdulattal felszerelni a Bar-kódleolvasót úgy, hogy
a Bar-kódcsíkokat hosszanti vagy kereszt irányban lehessen leolvasni a nyomtatott áramköri
laptovábbítási irányhoz képest.
7.4.2 A gép működésének leírása
7.4.2.1 NYÁK Bar-kód leolvasó az egyszeres szállítószalaghoz
A SIPLACE NYÁK Bar-kód leolvasó segíti az SMD-termékek rugalmas gyártását és növeli a
beültetési biztonságot. Az ipari felhasználás minden szokásos kódfajtáját ismeri.
A lézerscanner minden bemenő NYÁK felső, illetve alsó részén lévő Bar-kódcímkét leolvas a
szállítás alatt a beadási szalagon. A Bar-kód-információ alapján a hálózati számítógép
automatikusan kiválasztja az előzőleg elkészített Bar-kód hozzárendelési listából (BH-lista) a
megfelelő beültetési programot és elküldi azt az állomásra. Ha egy Bar-kódszűrő meg van
határozva, akkor kizárólag az csak az általa fontosnak jelölt, Bar-kódon belüli információkat
hasonlítja össze. Ez a folyamat idősemlegesen zajlik a már az automatában található nyák
beültetése alatt. Amennyiben egymás után több egyforma bar-kódú nyák következik, akkor a
program csak az első alkalommal kerül átvitelre. Minden termékre, amit a NYÁK Bar-kód
segítségével kell elkészíteni, a következő alapfeltételek érvényesek:
– azonos AR-felszereltség a hálózat egyes gépeinél
– azonos szélesség minden NYÁK esetében.
7.4.2.2 NYÁK Bar-kód leolvasó a dupla szállítószalaghoz
A dupla szállítószalagnál a NYÁK Bar-kód csak a Bar-kód GEM-csatlakozón át történő
továbbítására szolgál. Ez a használathoz kötelezően szükséges. Az automatikus beültetési
programellátás nem lehetséges.
