7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.6 Finomkalibrálás Software-verzió: SR.503.xxKiadás: 07/2003 HU
188
7.6.6 Mért értékek megjelenítése és kiértékelése
A mért értékek grafikusan megjeleníthetők a képernyőn és lemezre menthetők. A következő
megjelenítési módok közül lehet választani:
– Minden egyes beültetőfej mért értékeinek megjelenítése.
– Minden egyes szegmens mért értékeinek megjelenítése
– Az X- ill. Y-irány ill. a szögmérés mért értékeinek megjelenítése.
Üzemeltetési útmutató SIPLACE S-27 HM 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.7 Pipettacserélő a 6 szegmenses Collect&Place-fejhez
189
7.7 Pipettacserélő a 6 szegmenses Collect&Place-
fejhez
7.7.1 Áttekintés
A beültető automata alapkiépítése két Collect&Place-fejből áll. Opcióként minden Collect&Place-
fejhez egy pipettacserélőt lehet installálni. Ez gyors pipettakonfiguráció-cserét tesz lehetővé, és
így a Collect&Place-fejnek a beültetési folyamat követelményeihez való igazítása is lehetséges.
A pipettacserélő legalább egy, maximum öt tárból áll, egyenként hat pipetta-garázzsal (lásd: 7.7 -
1. ábra). A tárak egy közös tartón helyezkednek el. Minden tár két hengeres szeggel van
központosítva és egy rugós kampóval van rögzítve.
Fel lehet szerelni a tárakat a 9xx és a 8xx pipettatípusokhoz. A tárakat tetszés szerint lehet
elrendezni.
UTALÁS: 7
A 12-szegmenses Collect&Place-fej pipettacserélőjének leírása a 7.1. fejezetben a 161. oldalon
található. 7
7.7.2 Műszaki adatok
7
Pipettacserélő a 6 szegmenses Collect&Place-fejhez
Méretek (hosszúság x szélesség x magasság) 282 mm x 233 mm x 108 mm
A pipetta-garázsok darabszáma min. 6 / max.30
Pipetta-típusok 8xx, 9xx
A zárólemez kinyitásának és lezárásának ideje < 200 ms
A kidobótartály befogadó képessége kb. 50 db. 9xx típusú pipetta
kb. 5 db. 8xx típusú pipetta
Pneumatika Pneumatikaellátó vezeték 0,53 MPa
(5,3 bar)
7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.7 Pipettacserélő a 6 szegmenses Collect&Place-fejhez Software-verzió: SR.503.xxKiadás: 07/2003 HU
190

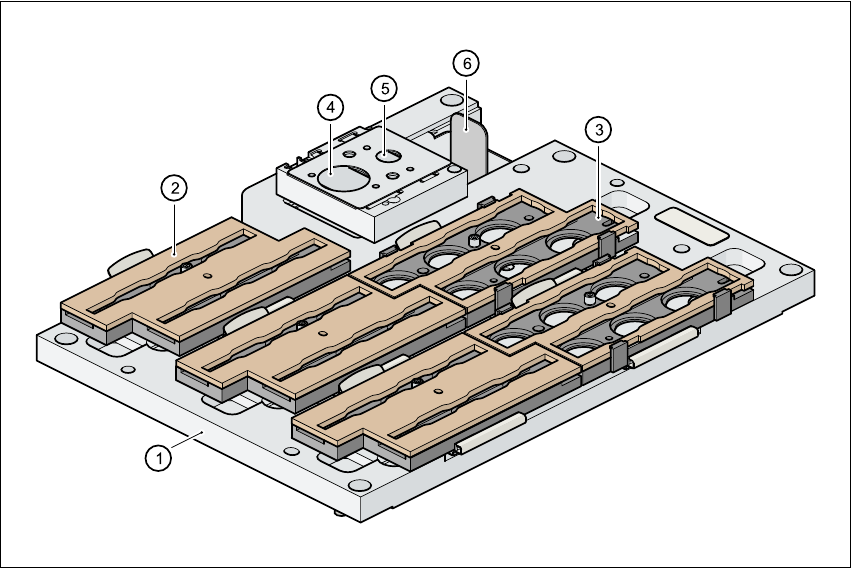

7.7 - 1 ábra Áttekintés: Pipettacserélő - 6 szegmenses Collect&Place-fej
(1) Pipettacserélő, tartó
(2) Tár (9xx)
(3) Tár a 8xx pipetta-típusokhoz
(4) Kidobóegység a pipetták részére (8xx)
(5) Kidobóegység a pipetták részére (9xx)
(6) Felfogótartály a kidobott pipetták részére
