7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.7 Pipettacserélő a 6 szegmenses Collect&Place-fejhez Software-verzió: SR.503.xxKiadás: 07/2003 HU
196
7.7.7 Helyfelismerés
Minden táron egy pozíciójel található a hely felismeréséhez.

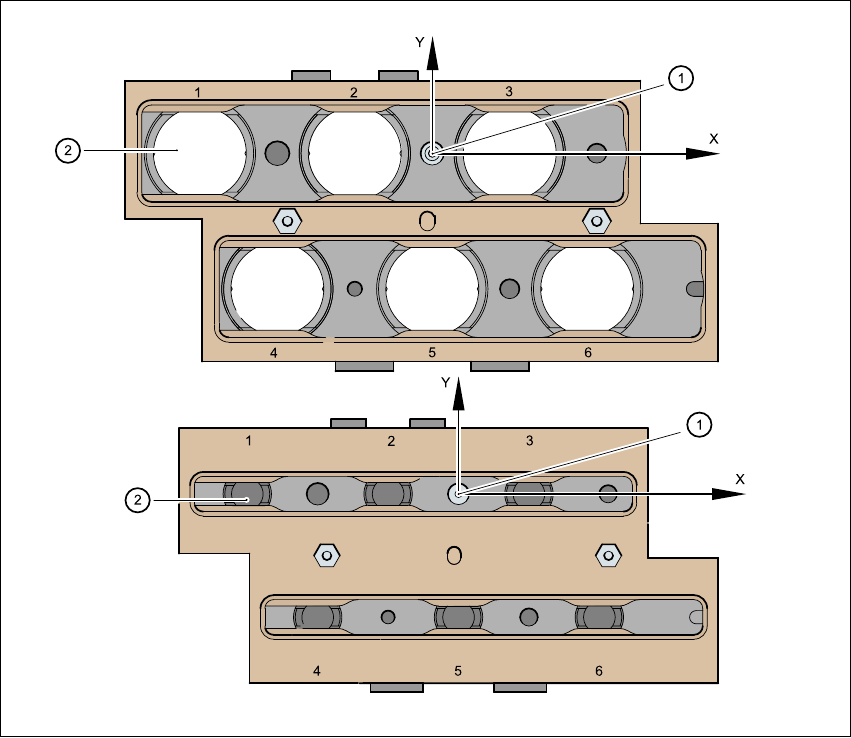

7.7 - 5 ábra Pipettacserélő - helyfelismerés, 6 szegmenses Collect&Place-fej
(1) Pozíciójel
(2) A pipetták helye a tárban a pozíciójelhez képest
Üzemeltetési útmutató SIPLACE S-27 HM 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.8 DCA-kamera a 12 szegmenses Collect&Place-fejen
197
7.8 DCA-kamera a 12 szegmenses Collect&Place-fejen
7

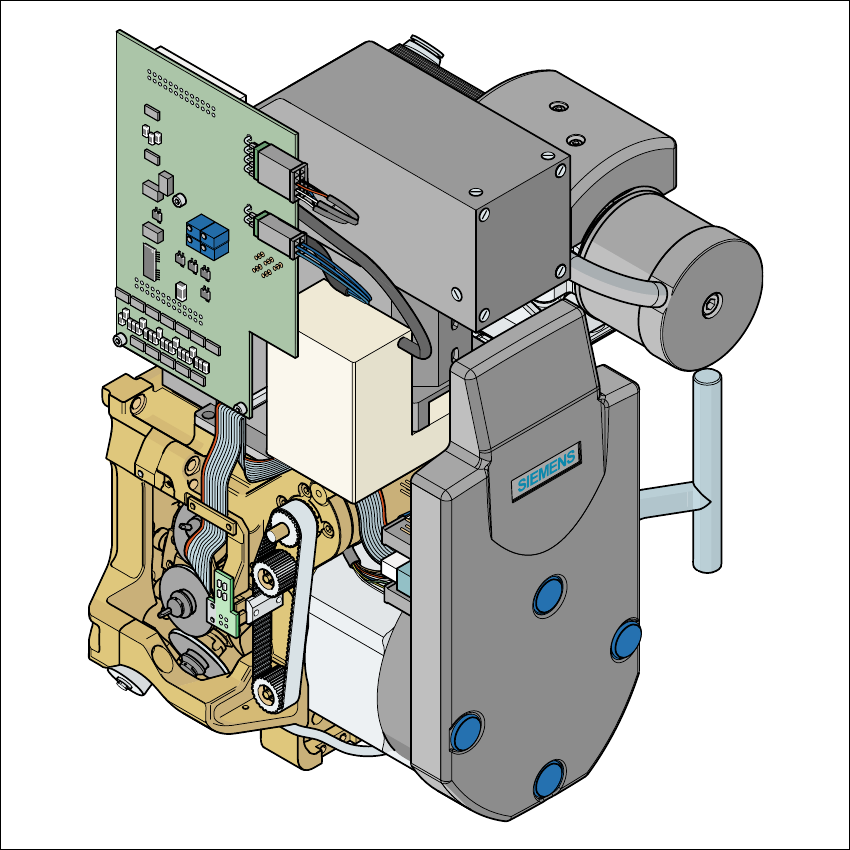

7.8 - 1 ábra DCA-kamera a 12 szegmenses Collect&Place-fejen
7
(1) DCA-kamera
(2) 12 szegmenses Collect&Place-fej
7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.8 DCA-kamera a 12 szegmenses Collect&Place-fejen Software-verzió: SR.503.xxKiadás: 07/2003 HU
198
7.8.1 Leírás
A DCA-érzékelő modul segítségével a 12 szegmenses-Collect&Place-fej 0,6mm x 0,3mm
13mm x 13mm-ig nagyságrendű alkatrészeket tud központosítani és beültetni . High-Speed-
Flip-Chip és Bare-Die-alkatrészek beültetésekor a DCA-csomag optimalizálja a sebességet és a
pontosságot.
7.8.2 Műszaki adatok
A szerkezeti elemek spektruma 0201 13 mm x 13 mm-ig
AR-specifikációk
max. magasság
min. lábraszter
min. forrasztógömb raszter
min. gömb-/forrasztógömb-átmérő
min. méretek
max. méretek
max. súly
6 mm
0,4 mm
0,2 mm
0,11 mm
0,6 mm x 0,3 mm
13 mm x 13 mm
2 gr
Programozható felrakási erő 2,4 - 5,0 N
Pipetta-típusok 9xx
Max. beültetési teljesítmény 13.250 AR/ó
Szögpontosság ± 0,7° / 4 σ
DCA-Kkamera beültetési pontossága ± 90 µm / 4 σ
