7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.11 Alkatrész-érzékelő Software-verzió: SR.503.xxKiadás: 07/2003 HU
202
7.11 Alkatrész-érzékelő
7.11.1 Működés
Az alkatrész-érzékelőt a 12 szegmenses-Collect&Place-fej házának alsó oldalára kell rögzíteni
(lásd a 7.11 - 2 ábrát). Megméri a pipetta magasságát és a pipetta és az alkatrész együttes
magasságát. Aztán ebből a két értékből határozza meg az alkatrész magasságát. Ezzel
egyidejűleg ellenőrzi azt is, hogy jelen van-e az alkatrész.
Az alkatrészek magasságának ellenőrzése 0,1 mm 4 mm-ig magasságú alkatrészek esetében
lehetséges. Ezen kívül meg lehet állapítani, hogy az alkatrész normál helyzetben vagy élére
állítva tapad a pipettához. Azonban ennek előfeltétele, hogy az alkatrész magasságának és
szélességének különbsége legalább 100 µm legyen, tehát ez csak a 0603 méretű alkatrészektől
kezdve lehetséges.
7

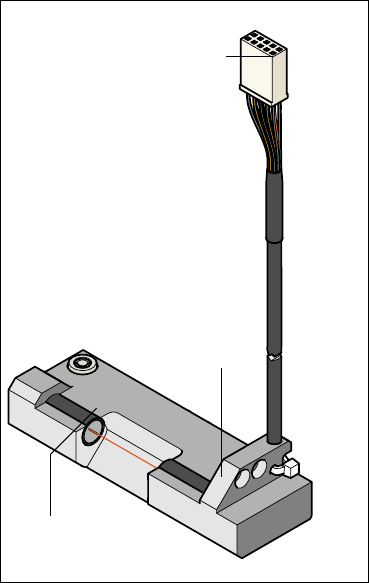

7.11 - 1 ábra Alkatrész-érzékelő
’Portálelosztó fej’
áramköri laphoz
Infravörös LED
Fototranzisztor
(vevő)
Üzemeltetési útmutató SIPLACE S-27 HM 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.11 Alkatrész-érzékelő
203
7
7.11 - 2 ábra Beültetőfej alkatrész-érzékelővel
7
A zöld kontroll-LED világít, ha az alkatrész-érzékelőt bekapcsolták és az alkatrész-
magasságmérés láthatatlan IR-fénysugara (lásd 7.11 - 2 ábra, piros csík) nincs megszakítva. A
működés ellenőrzéseképpen megszakíthatja az infravörös sugarat. Ekkor a zöld kontroll-LED-
nek el kell aludnia.
Zöld kontroll-LED
7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.11 Alkatrész-érzékelő Software-verzió: SR.503.xxKiadás: 07/2003 HU
204
7.11.2 Mérési feltételek
Ahhoz, hogy érvényes méréseket kapjunk, a következő feltételeknek kell teljesülnie:
– Az üres pipettacsúcsokat a kalibrálási folyamat során a fénysugárnak el kell találnia.
– A pipettacsúcsnak az alkatrésszel a fénysugáron belül kell elhelyezkednie.
– Minimális pipettahosszúság 13 mm.
– Pipettahosszúság + alkatrész-magasság + tűrés < 17 mm
Ezen mérési feltételek figyelembe vételével vagy az alkatrész jelenléte ill. hiány vagy az alkatrész-
magassága állapítható meg.
A minimális magasságkülönbség 100 µm.
7

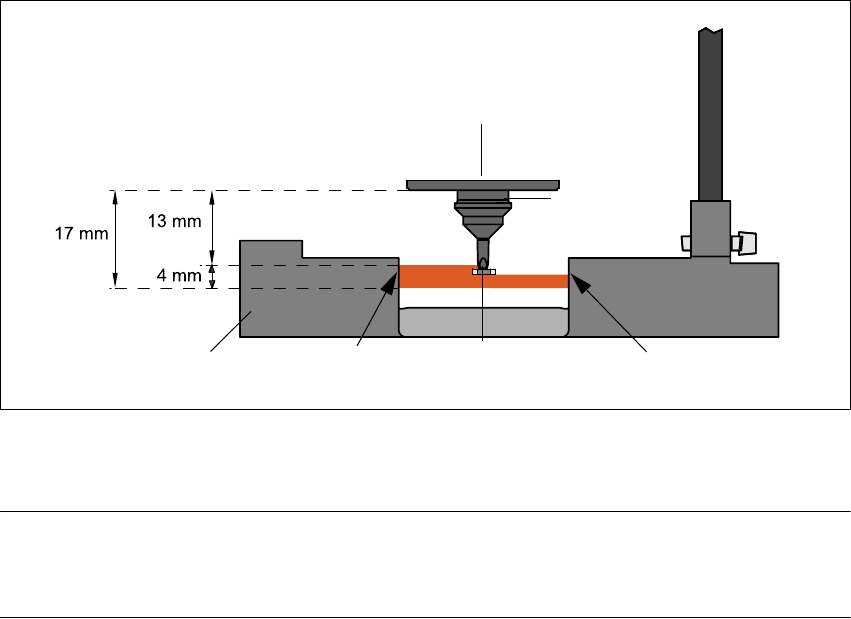

7.11 - 3 ábra Alkatrész-érzékelő, működési elv
7
7
UTALÁS 7
Ha 906-os pipettával ültetnek be 0201-es alkatrészeket, akkor az alkatrész-érzékelő feltétlenül
szükséges, mivel nem végezhető vákuum-mérés. 7
Az alkatrész-érzékelő más kisebb alkatrészek pl. 0402 vagy 0603 beültetésekor is javíthatja a
dpm-rátát.
Vegye figyelembe, hogy ha a tokozat-listában alkatrész-érzékelőt választana ki, akkor az
alkatrész csak olyan gépen ültethető be, amit felszereltek alkatrész-érzékelővel.
Növekménytárcsa
Alkatrész
Pipetta
IR-LED FototranzisztorAlkatrész-érzékelő keresztmetszete
