7 Állomásb ő vítések Üzem eltetési útmutató S IPLACE S-27 H M 7.12 SIPLACE P roductivity-Lift Software-verzió: S R.503.xxKiadás: 0 7/2003 HU 208 7.12. 4 M ű s zaki adatok 7 Csatla kozá si fesz ültség 230/ 400 V~, 1 10/23…
Üzemeltetési útmutató SIPLACE S-27 HM 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.12 SIPLACE Productivity-Lift
207
7.12.3 A Productivity-Lift előnyei
A Productivity-Lift segítségével a gépsoron belüli automaták magasabb beültetési rátája miatt a
teljes gépsor termelékenysége fokozható.
7

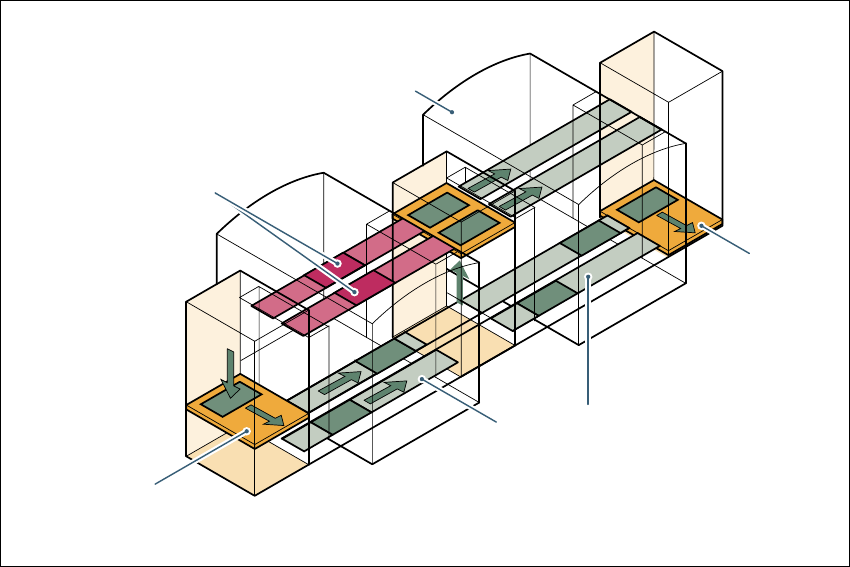

7.12 - 3 ábra Productivity-Lift, állásidők elkerülése
A párhuzamosan összekapcsolt gépsorokban az egyes automaták kiesése esetén nem áll le a
teljes gépsor. Ezenkívül hozzá lehet férni egy géphez úgy, hogy a gépsor többi része továbbra is
megszakítás nélkül végzi a beültetési folyamatot.
Ez vonatkozik például a következőkre
– a folyamatból adódó ellenőrzés vagy tesztüzem
– nyák-jelek, tokozatformák programozása vagy teszt-beültetés,
– karbantartás vagy javítás
– kezelői hiba, pl. a hevederek nem megfelelő időben történő végtelenítése vagy az
alkatrészhiány.
További előny, hogy a gépsor a szoftver segítségével tetszőlegesen átkonfigurálható, anélkül,
hogy a gépeket át kellene állítani.
Beültetéssel elfoglalt nyák-
szállítási utak
Beültető automata
Horizontális és
vertikális lift
Padló alatti szállítás
Nyomvonal-
váltás
7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.12 SIPLACE Productivity-Lift Software-verzió: SR.503.xxKiadás: 07/2003 HU
208
7.12.4 Műszaki adatok
7
Csatlakozási feszültség 230/400 V~, 110/230 V~, ± 10%, 50/60 Hz
Teljes áramfelvétel 0,5 kVA
Összteljesítmény igény 0,5 kW (2 A csatlakoztatási érték)
Biztosíték 6,3 A
Feszültségkiesés max. 20 ms
Sűrített levegő csatlakozóhely min. 0,5 MPa (5,0 bar), 10 Nl/min
A szállítási út hosszúsága 1595 mm
HV-Shuttle hosszúsága 540 mm
HV-Shuttle szélessége 1045 mm
HV-Shuttle magassága 1200 mm (ha a szállítási magasság 930 mm)
HV-Shuttle súlya 212 kg
Padló alatti út súlya 90 kg
A talaj megengedett felületi terhelése min. 0,2 t/m²
Helyiség-hőmérséklet 15°C és 35°C között
Levegő nedvességtartalom 30 - 70 % A középérték nem nagyobb, mint 45
%, így a kondenzáció a gépnél mindenképpen
ki van zárva.
Max. zajkibocsátás 62dB(A)
Nyomtatott áramköri lapok szállítási magassága 930 ± 30 mm
Nyomtatott áramköri lapok méretei
Szélesség
Hosszúság
Vastagság
50 mm - 216 mm (2" - 8,5")
50 mm - 460 mm (2" - 18")
0,5 mm - 4,5 mm
Üzemeltetési útmutató SIPLACE S-27 HM Tárgymutató
Kiadás: 07/2003 HU
209
Tárgymutató
1. hely 73
1. lézerosztály
39
1. portál
87
1. portál NYÁK-kamerával
73
12 mm S - szállító a kondenzátorokhoz fémpor-
alapra
C/D építési forma
137
E építési forma
138
12 szegmenses Collect&Place-fej
75
12-szegnyerges csillagfej, DR-tengely
90
24 x 24 AR-kamera
91
beültetési pontosság
75
csillag meghajtás - DR-motor
91
forgató állomáshoz, DP-tengely
90
fúvólégszelep
90
hangtompító
90
köztes elosztólap
91
szelepállító hajtómű
91
szögpontosság
75
vákuum-előállító
90
Z-tengelymotor
91
12 szegmenses Collect&Place-fej DCA-kamerával
197
alkatrész-specifikáció
198
beültetési pontosság
198
leírás
198
max. beültetési teljesítmény
198
műszaki adatok
198
programozható felrakási erő
198
szerkezeti elemek spektruma
198
szögpontosság
198
12 szegmenses Collect&Place-fej standard-AR-
kamerával
90
AR-specifikációk
92
beültetési pontosság
92
leírás
92
max. beültetési teljesítmény
92
műszaki adatok
92
programozható felrakási erő
92
szerkezeti elemek spektruma
92
szögpontosság
92
12/16 mm S-szállító
136
1M lézerosztály
39
2. lézerosztály
40
2. portál
87
2. portál NYÁK-kamerával
73
24/32 mm S-szállító
139
3 x 8 mm S-szállító a 0201/0402-alkatrészekhez
135
3 x 8mm S-szállító
134
3. hely
73
44 mm S-szállító
140
6 szegmenses Collect&Place-fej
75
39 x 39 AR-kamera
94
6-szegnyerges csillagfej, DR-tengely
93
beültetési pontosság
75
csillag meghajtás - DR-motor
94
DCA-kamerával
200
forgató állomás, DP-tengely
93
fúvólégszelep
93
hangtompító
93
köztes elosztólap
94
szelepállító hajtómű
94
szögpontosság
75
vákuum-előállító
93
Z-tengelymotor
94
6 szegmenses Collect&Place-fej DCA-kamerával
alkatrész-specifikáció
201
beültetési pontosság
201
leírás
201
max. beültetési teljesítmény
201
műszaki adatok
201
programozható felrakási erő
201
szerkezeti elemek spektruma
201
szögpontosság
201
6 szegmenses Collect&Place-fej standard-AR-
kamerával
93
AR-specifikációk
95
beültetési pontosság
95
leírás
95
max. beültetési teljesítmény
95
műszaki adatok
95
programozható felrakási erő
95
szerkezeti elemek spektruma
95
szögpontosság
95
6/12 szegmenses Collect&Place-fej
73
8 mm S II - szállító
133
