2 Üzembiztonság Üzemeltetési útmutató SIPLACE S-27 HM
2.5 Biztonsági berendezések Software-verzió: SR.503.xx Kiadás: 07/2003 HU
50
2.5 Biztonsági berendezések
2.5.1 Védőfedelek
2.5 - 1 ábra Védőberendezések az automatán
(1) Burkolat és véletlen hozzáérés elleni védelem az adagoló szalagnál
(2) Védőkorongok, jobb oldal
(3) Védőfedél
(4) Burkolat és véletlen hozzáérés elleni védelem a kiadó szalagnál
(5) Védőfedél
(6) Védőkorongok, bal oldal
Üzemeltetési útmutató SIPLACE S-27 HM 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.5 Biztonsági berendezések
51
A portálok elmozdulási területe két védőfedéllel van lefedve. Ha a védőfedeleket fel akarja nyitni,
először nyomja meg a leállító gombot (1. poz. a 2.5 - 2. ábrán) vagy a vész-leállító nyomógombot
(2. poz. a 2.5 - 2. ábrán). A portáltengelyek erőkifejtés nélkül lekapcsolnak és azonnal leállnak.
Ha az egyik védőfedél vagy az adagoló, ill. a kiadó oldalon lévő továbbító szerkezet burkolata
nyitva van, a portáltengelyek erőkifejtés nélkül lekapcsolnak. Azonnal leállnak.
Zárt kulcsos kapcsoló esetén (állás: I) a védőfedelek felnyitása után a csillagfejet csökkentett
sebességgel továbbléptetheti.
A vész-leállító nyomógomb lenyomásakor a beültetés leáll. Aztán a nyomtatott áramköri lap
beültetését megszakíthatja vagy folytathatja. Az oldalsó védőtárcsákat a gép leállításakor az
alkatrészek utántöltéséhez fel lehet nyitni.
FIGYELEM!
Csak megfelelően képzett és betanított személyzet nyithatja fel a védőfedeleket zárt kulcsos
kapcsoló mellett (állás: I)! 2

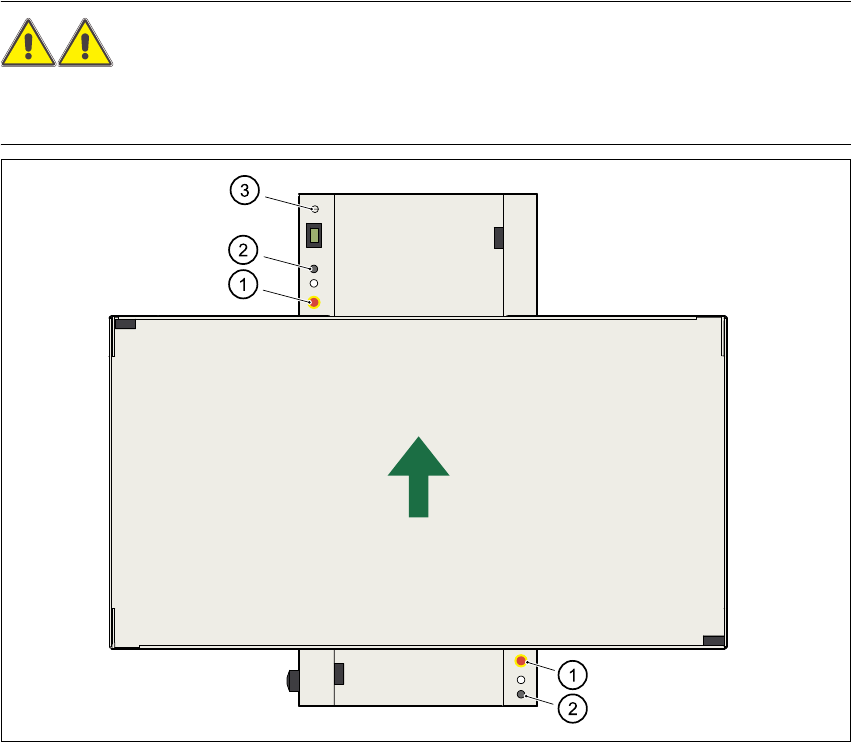

2.5 - 2 ábra Állj- és VÉSZ-leállító taszter, kulcsos kapcsoló
(1) VÉSZ-LEÁLLÍTÓ nyomógomb
(2) Leállító gomb
(3) Kulcsos kapcsoló
2 Üzembiztonság Üzemeltetési útmutató SIPLACE S-27 HM
2.5 Biztonsági berendezések Software-verzió: SR.503.xx Kiadás: 07/2003 HU
52
2.5.2 Belenyúlás elleni védelem a be-/kimeneti szalagon
FIGYELEM
A belenyúlás elleni védelmet mindig a felhasznált nyomtatott áramköri lap magasságának meg-
felelően kell beállítani. És csak a lehető legkevesebb hely lehet a belenyúlás elleni védelem és a
védőléc között. 2
A belenyúlás elleni védelem a nyomtatott áramköri laptovábbító szerkezet be- és kiadó szalag-
jánál van felszerelve.
A belenyúlás elleni védelem magasságát a hosszirányú lyukaknál úgy kell beállítani, hogy a fel-
használt nyomtatott áramköri lapot továbbítani lehessen.

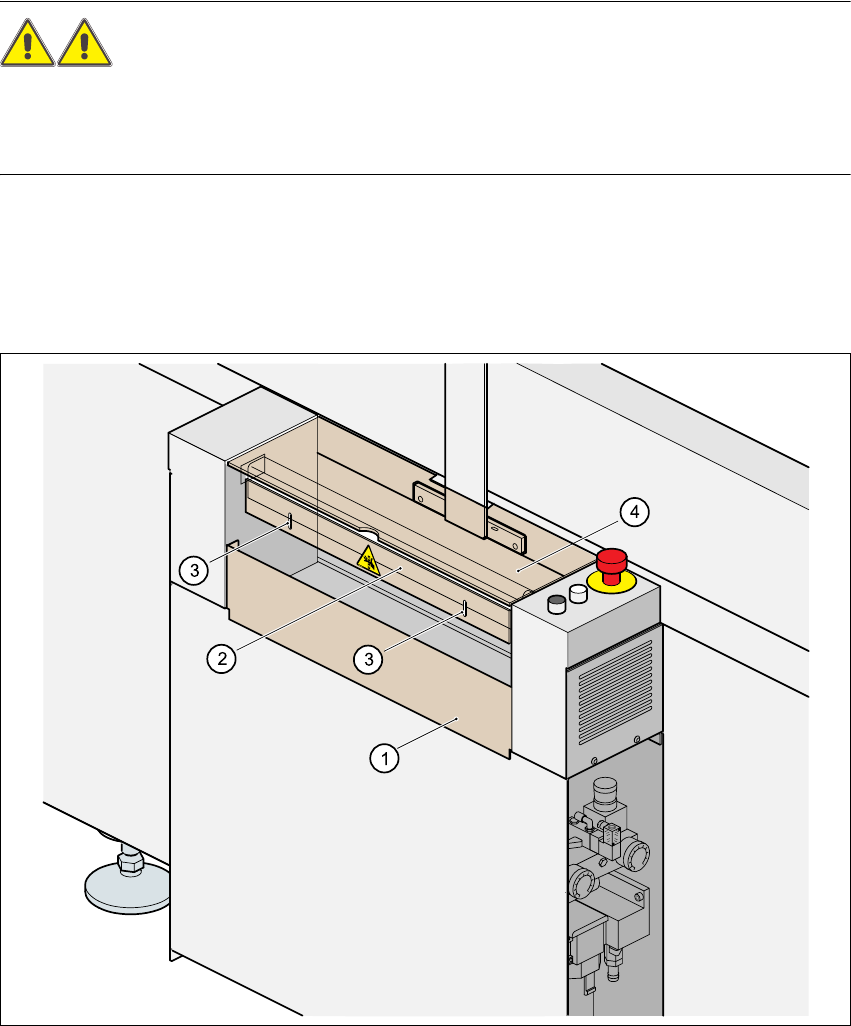

2.5 - 3 ábra Belenyúlás elleni védelem az automatán
(1) Védőléc (állandóan felszerelt)
(2) Benyúlás elleni védelem (cserélhető)
(3) Hosszirányú lyukak a magasságállításhoz
(4) Burkolat
